本节在线框和曲面设计工作台生成一个多截面曲面。要定义多个参考平面,并巨要定义多个草图曲线。
(1)进入线框和曲面设计工作台
单击【开始】→【机械设计】→【线框和曲面设计】,进入【线框和曲面设计】工作台。
(2)定义参考平面
单击【参考】工具栏内的平面图标,出现【平面定义】对话框。在左边的模型树上选择【yz平面】,在【偏移】栏内填10mm,选中对话框内的【确定后重复对象】,单击对话框内的【预览】按钮,预览生成的参考平面。单击对话框内的【确定】按钮,生成一个参考平面。单击【确定】按钮后,出现【对象复制】对话框,在对话框内填入重复次数4。单击对话框内的【确定】按钮,连续生成4个参考平面。
用同样的方法在相反的方向产生4个参考平面。
(3)生成参考点
单击【线框】工具栏内的点图标,出现【点定义】对话框。在【点类型】内选择在【平面上】,单击【参考】栏后在图形上选择【平面.5】。在对话框内填入坐标(-50,0),单击对话框内的【确定】按钮,在空间生成一个点。

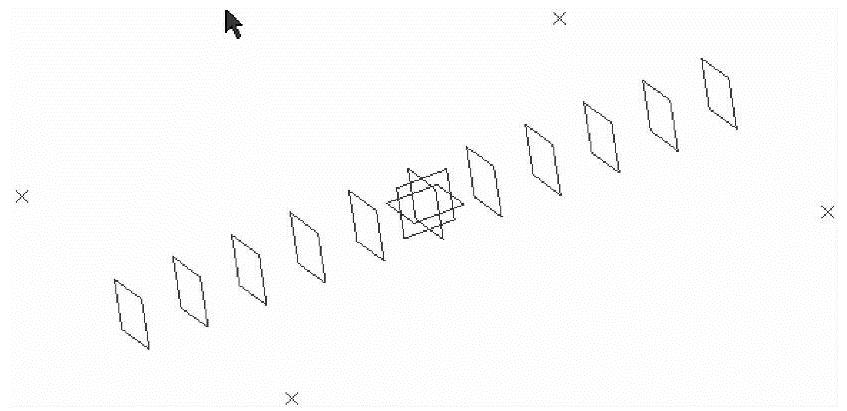

用同样的方法生成其他三个对称的点,如图17-1所示。
(4)生成样条曲线草图

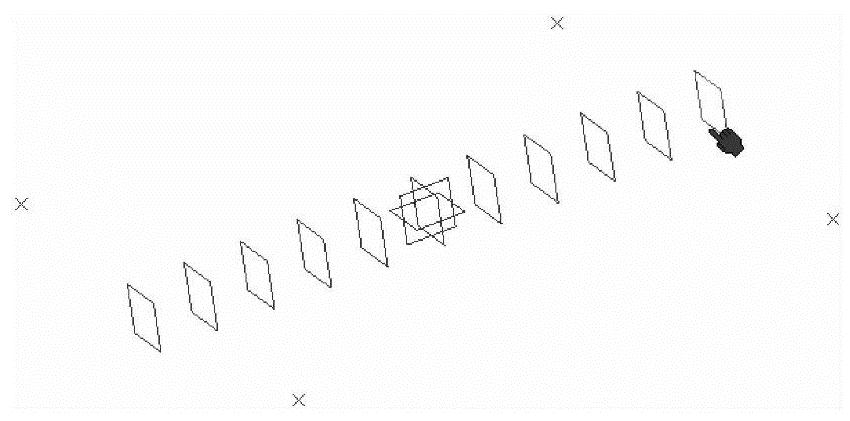

选中图形区的【参考平面.9】,如图17-2所示。进入【草图编辑器】工作台。
图17-14 个对称的点
图17-2 选中图形区的参考平面.9

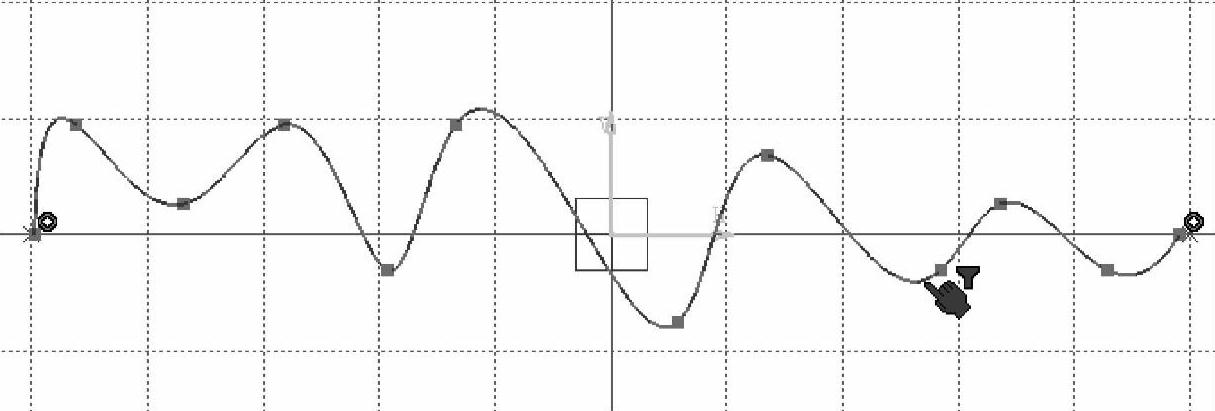

单击【线框】工具栏内的样条线图标,绘制一条曲线草图,如图17-3所示。退出工作台,重新进入【零件设计】工作台。
图17-3 绘制一条曲线草图

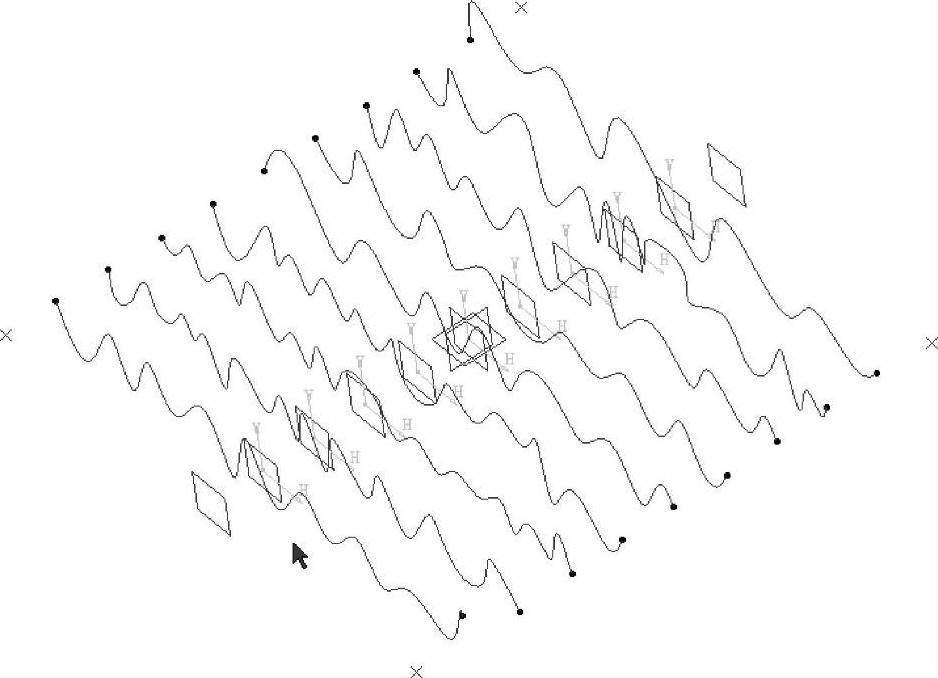

用同样的方法在其他参考平面绘制草图曲线,如图17-4所示。
图17-4 在其他参考平面绘制的草图曲线
(5)生成线段

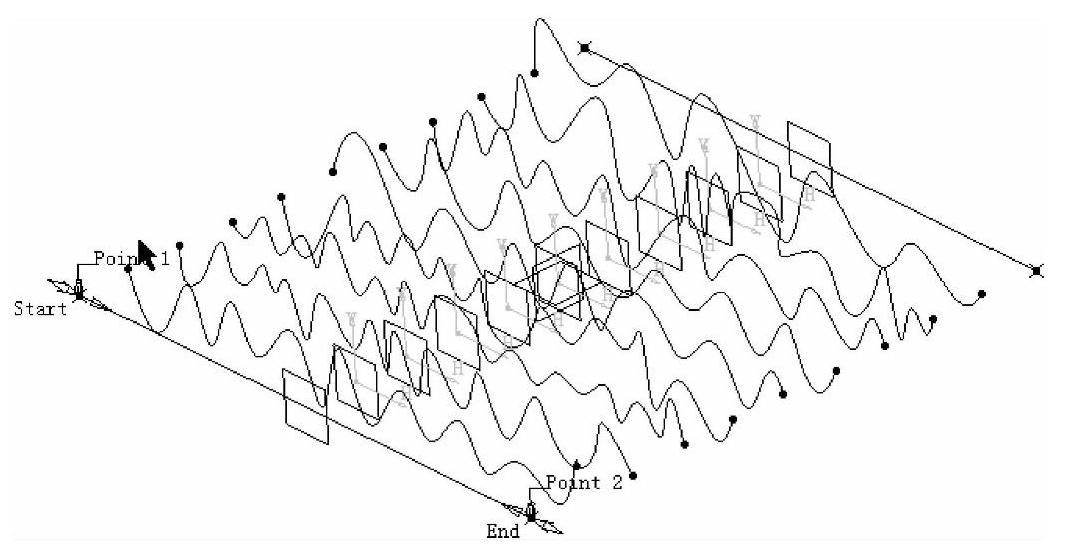

单击【线框】工具栏内的直线图标,出现【直线定义】对话框,在图形区选择其中的两个点,如图17-5所示。单击对话框内的【确定】按钮,生成一条线段。用同样的方法在另外两个点之间生成一条线段,如图17-5所示。
图17-5 在另外两个点之间生成一条线段
(6)生成多截面曲面
单击【曲面】工具栏内的多截面曲面图标,出现【多截面曲面定义】对话框,依次在图形区选择直线和各个曲线草图。单击“Preview(预览)”按钮,先看一下立体图效果。单击对话框内的“OK(确定)”按钮,生成曲面。
注意在本节生成多截面曲面时,读者可能会遇到无法生成曲面的情况。这时可以在图形区单击各个参考草图的方向线,每个草图曲线的两端,都有一个方向箭头,在不能形成曲面的位置,可以单击方向箭头,把方向调整为反向。不能调整曲面的位置,往往预览时候会产生扭曲的面,很容易观察出来。调整好一个草图的方向后,它旁边的草图曲线方向可能又无法协调生成曲面,这时要继续调整这些草图曲线的方向。
(7)生成参考平面
单击【参考】工具栏内的平面图标,出现【平面定义】对话框。在左边的模型树上选择平面.5,在【偏移】栏内填10mm,单击对话框内的【预览】按钮,预览生成的参考平面。单击对话框内的【确定】按钮,生成一个参考平面。
