调整多边形尺寸及生成圆环和线段的方法介绍

【摘要】:单击工具栏中工具栏内的图标,标注并调整多边形的各尺寸,如图16-3所示。旋转生成圆环单击工具栏内的图标,出现对话框,同时草图曲线也变成出现相应的虚线,这就是按对话框内数据形成的旋转体。图16-3 多边形草图单击工具栏内的图标绘制圆。生成线段单击工具栏内的图标,出现对话框,在栏内选择,在模型树上选择,图形区选择第一个点,在对话框的栏内填0,在栏内填20mm。

本节通过对多边形草图进行旋转生成一个外环零件,并在零件的内表面生成一个圆形参考图。

(1)进入【零件设计】工作台

进入CATIA软件的界面后,单击【开始】→【机械设计】→【零件设计】,进入零件设计工作台。

(2)绘制多边形草图

选中左边模型树中【xy Plane平面】。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter16-20.jpg,绘制一条多边形轮廓。单击【操作】工具栏内的图标978-7-111-48722-7-Chapter16-21.jpg,生成两个圆弧导角。单击工具栏中【约束】工具栏内的图标978-7-111-48722-7-Chapter16-22.jpg,标注并调整多边形的各尺寸,如图16-3所示。

(3)旋转生成圆环

单击【基于草图的特征】工具栏内的图标978-7-111-48722-7-Chapter16-23.jpg,出现【定义旋转体】对话框,同时草图曲线也变成出现相应的虚线,这就是按对话框内数据形成的旋转体。单击对话框内的【确定】按钮,形成旋转体。

(4)绘制圆形草图

选中左边模型树中【yz平面】。进入【草图编辑器】工作台。

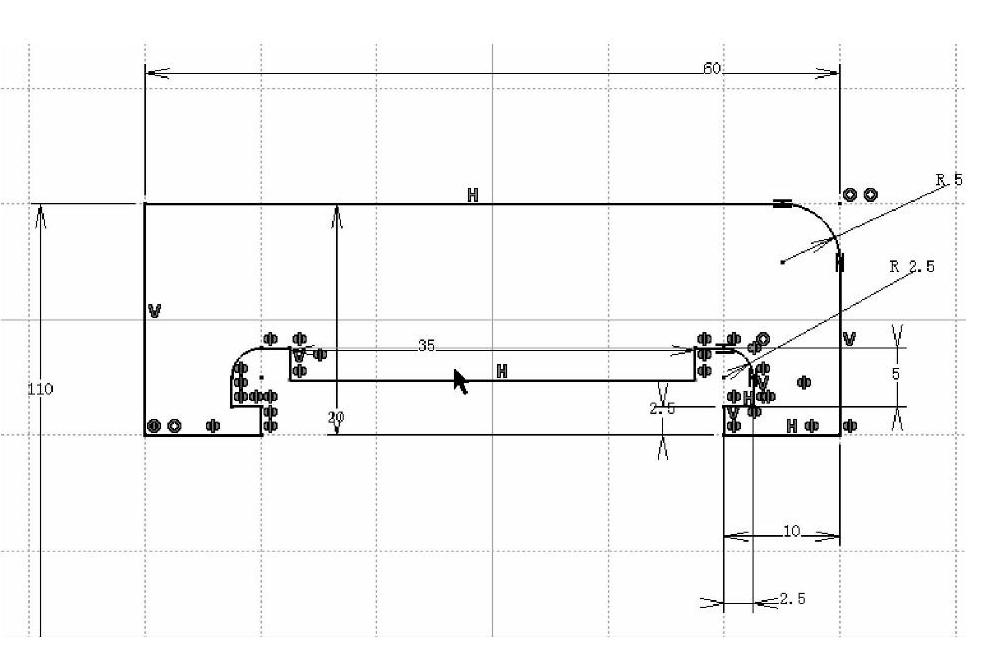

图16-3 多边形草图

单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter16-25.jpg绘制圆。单击【约束】工具栏内的图标978-7-111-48722-7-Chapter16-26.jpg,标注并调整圆的直径尺寸为190mm。退出工作台,重新进入【零件设计】工作台。

(5)生成参考点

单击【线框】工具栏内的图标978-7-111-48722-7-Chapter16-27.jpg,出现【点定义】对话框。在【点类型】栏内选择【平面上】,在左边的模型树上选择【zx平面】,在对话框内填坐标值为(0,0),单击对话框内的【预览】按钮,图形区出现生成点的位置及坐标。单击对话框内的【确定】按钮,生成一个点。

(6)生成线段

单击【线框】工具栏内的图标978-7-111-48722-7-Chapter16-28.jpg,出现【直线定义】对话框,在【线段类型】栏内选择【曲面的法线】,在模型树上选择【zx平面】,图形区选择第一个点,在对话框的【开始】栏内填0,在【结束】栏内填20mm。单击对话框内的【预览】按钮,预览生成的线段。单击对话框内的【确定】按钮,生成一条线段。
