本节通过拉伸圆形草图生成轴承滚子一半,通过对称生成整个滚子。

（1）进入零件设计工作台

操作参见1.1（1）。

（2）绘制圆形草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的图标绘制圆。单击【约束】工具栏内的图标,标注并调整圆的直径尺寸为30mm,圆心到原点的距离为80mm。退出工作台,重新进入【零件设计】工作台。

（3）拉伸生成圆柱体

单击【基于草图的特征】工具栏中图标,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度21mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成滑块零件。

（4）棱边导角

单击【修饰特征】工具栏中倒角图标,出现【定义倒角】对话框。在【长度1】栏内填2mm,在【角度】栏内填82mm,在图形区选择轴承滚子端面的棱边。

（5）圆柱端面开孔

单击【基于草图的特征】工具栏中图标,出现【定义孔】对话框。选择【盲孔】,在【直径】栏内填5mm,在【深度】栏内填2mm。单击对话框内的【预览】按钮,预览图形区显示生成的开孔。单击对话框内的【确定】按钮,生成开孔。

（6）环形排列开孔

在模型树中选中开孔。在【变换特征】工具栏内单击圆形阵列图标,出现【定义圆形阵列】对话框。在第一个选项【参数】内选择【完整径向】；在第二个选项【实例】中填上要形成的间距个数2。然后在图形区选择滚子的圆弧侧面。单击【预览】按钮,看形成的图（图16-1）是否符合要求。

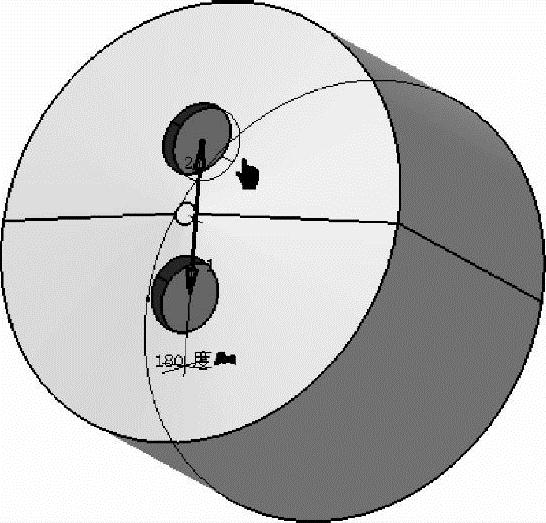

图16-1 预览开孔排列

（7）对称生成另一半实体

单击【变换特征】工具栏中图标,出现【定义镜像】对话框。在左边的模型树上选择实体的底面作为镜像平面,图形区显示镜像生成的实体,单击对话框内的【确定】按钮,生成对称实体。将该零件保存。
