为了模拟铰的运动,在定义滑动曲线铰之后,又继续定义了旋转铰和棱镜铰,最后定义了固定零件,这样整个运动机构就可以进行模拟了。

（1）进入模型运动模拟工作台

操作参见1.3（1）。

（2）设置滑动曲线铰

单击【DMU运动机构】工具栏内的滑动曲线接合图标,要单击这个图标,需要先单击图标右下方的箭头,出现所有铰定义图标。单击图标后,出现【创建接合：滑动曲线】对话框,如图15-3所示。单击对话框内的【新机械装置】按钮,出现【创建机械装置】对话框。按照对话框内的机构名称【机械装置.1】,单击对话框内的【确定】按钮,生成新的运动机构,同时【创建机械装置】对话框关闭,回到【创建接合：滑动曲线】对话框。

图15-3 【创建接合：滑动曲线】对话框

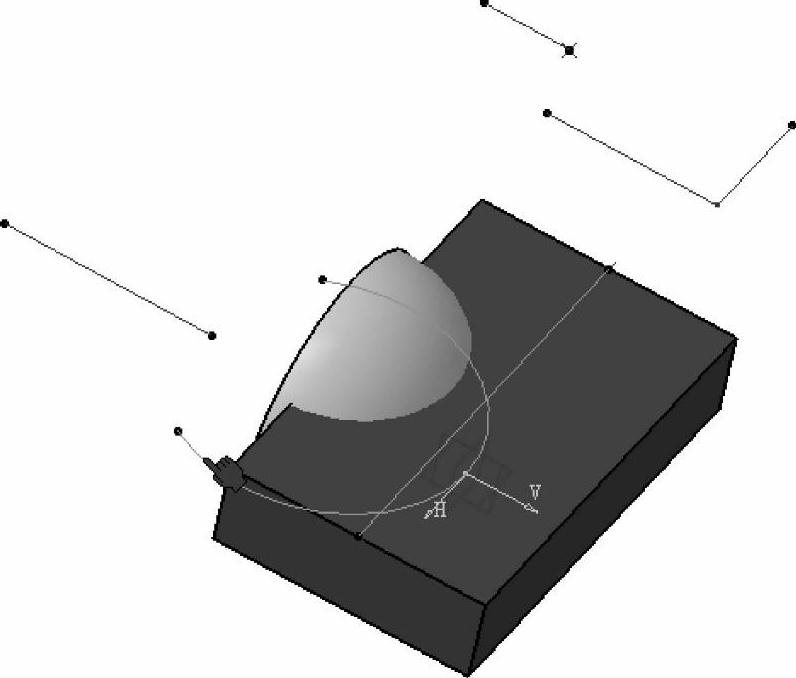

选择台面零件中的直线作为【曲线1】,如图15-4所示。选择椭球体的圆弧曲线作为【曲线2】,如图15-5所示。【创建接合：滑动曲线】对话框内更新了选项内容。

图15-4 选择台面零件中的直线作为第一条曲线

图15-5 选择椭球体的圆弧曲线作为第二条曲线

（3）设置旋转铰

单击【DMU运动机构】工具栏内的图标,出现【创建接合：旋转】对话框。在图形区分别选择两条水平线段作为【直线1】和【直线2】。在左边的模型树上分别选择两条线段所在零件的xy平面。在【创建接合：旋转】对话框内选中【驱动角度】。单击对话框内的【确定】按钮,生成旋转铰。

（4）设置棱镜铰

单击【DMU运动机构】工具栏内的棱形接合图标后,出现【创建接合：棱形】对话框,如图15-6所示。在图形区分别选择两条垂直线段作为【直线1】和【直线2】。在左边的模型树上分别选择两条线段所在零件的【xy平面】。单击对话框内的【确定】按钮,生成棱镜铰。

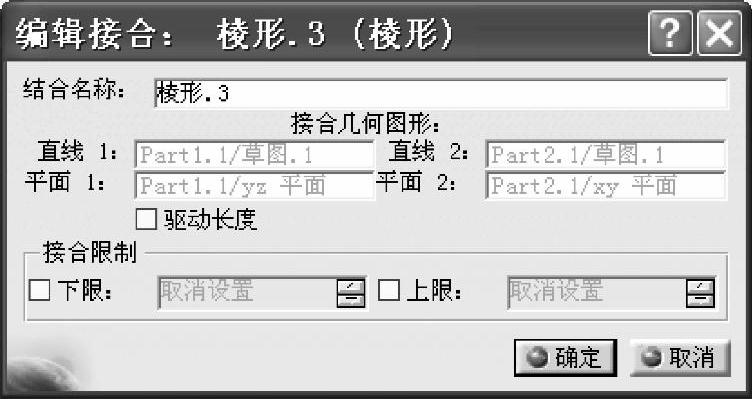

图15-6 【创建接合：棱形】对话框

（5）定义固定零件

单击【DMU运动机构】工具栏内的图标,出现【新固定零件】对话框。在图形区选择台面零件,出现一个消息框,提示现在设置的机构可以被模拟。单击消息框内的【确定】按钮,关闭消息框。

（6）模拟滑动曲线铰

单击【DMU运动机构】工具栏内的使用命令进行模拟图标,出现【运动模拟-机械装置.1】对话框。在对话框内拖动滑标,改变角度范围。单击对话框内的【向前】按钮,圆球在台面上开始运动。图15-7所示为已生成所有铰的名称。

单击运动模拟对话框内的【重置】按钮,使滑块复位到原点。单击运动模拟对话框内的【关闭】按钮,将对话框关闭。保存该装配部件。

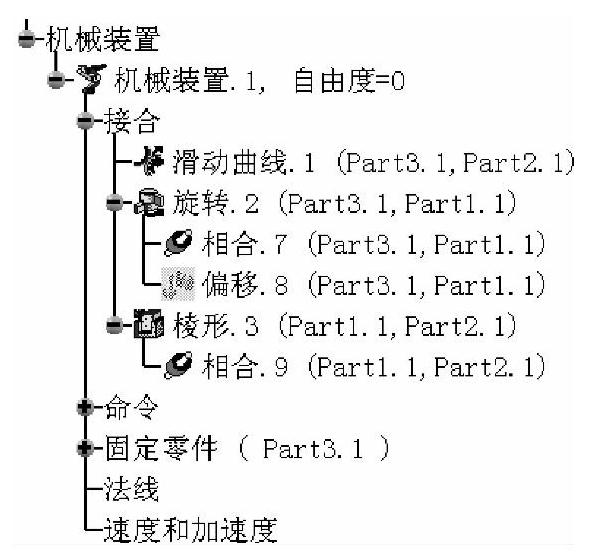

图15-7 生成的所有铰的名称

总结：

本章是第一次模拟包含多个铰的运动机构,涉及到的零件只有两个实体零件。定义滑动曲线铰本身不复杂,但因为涉及到其他两个铰以及零件之间的运动关系,相对位置关系容易搞混。因此,要完成本章最后的运动模拟任务并不轻松。读者如果最后也不能定义好铰并进行模拟,请参照本书所附光盘中的文件进行学习。
