本节将曲面和样条曲线零件导入到装配图中。

（1）进入装配设计工作台

操作参见1.2（1）。

（2）零件导入装配图中

将两个零件都导入装配工作台中,模型树中显示两个零件的名称。双击装配图的名称“Product1”,使零件处于装配工作台。

（3）进入模型运动模拟工作台

操作参见1.3（1）。

（4）生成点——线铰

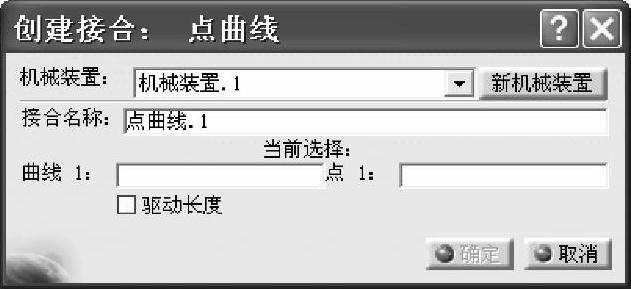

单击【DMU运动机构】工具栏内的点曲线接合图标,要单击这个图标,需要先单击图标右下方的箭头,出现所有铰定义图标。单击图标后,出现【创建接合：点曲线】对话框,如图14-1所示。单击对话框内的【新机械装置】按钮,出现【创建机械装置】对话框。按照对话框内的机构名称【机械装置.1】,单击对话框内的【确定】按钮,生成新的运动机构,同时【创建机械装置】对话框关闭,回到【创建接合：点曲线】对话框。
