本节设计轴。三根轴的形状相同,因此可以设计一根轴,然后分别保存为三个名宇。

（1）进入零件设计工作台

操作参见1.1（1）。

（2）绘制圆形草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的图标绘制圆。单击【约束】工具栏内的图标,标注并调整圆的直径尺寸为100mm。退出工作台,重新进入【零件设计】工作台。

（3）拉伸生成圆柱体

单击【基于草图的特征】工具栏中图标,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度300mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成滑块零件。

（4）生成参考平面

单击【参考元素】工具栏中的图标,出现【平面定义】对话框。在左边的模型树上单击选择【zx平面】作为基准面,在【平面定义】对话框内的【偏移】栏内填50mm,单击对话框内的【预览】按钮,预览参考平面。单击对话框内的【确定】按钮,生成参考平面,同时在模型树上出现参考平面.1。

（5）绘制延长孔草图

选中左边模型树中平面。1,进入【草图编辑器】工作台。

单击【轮廓】工具栏内的延长孔图标,在V轴方向绘制一个长圆孔,如图12-1所示。

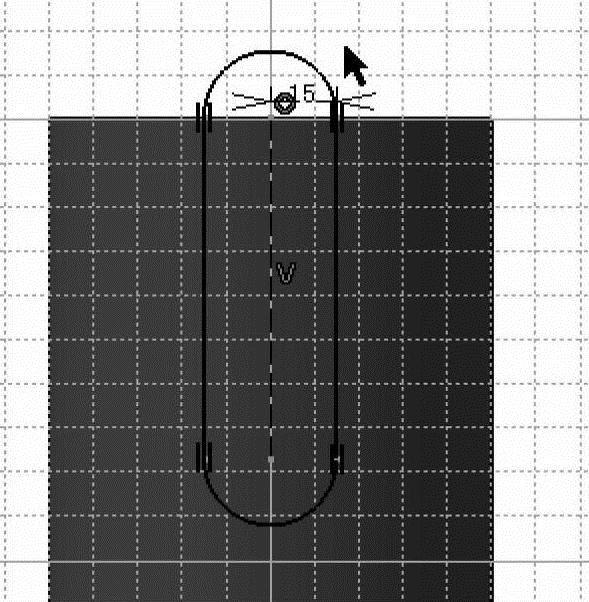

图12-1 V轴方向的长圆孔草图

单击【工作台】工具栏中的图标,重新进入【零件设计】工作台。

（6）对实体开键槽

单击【基于草图的特征】工具栏内的图标,出现【定义凹槽】对话框。在【类型】栏内选择【尺寸】,在【深度】栏内填20mm,预览形成的槽。然后单击【确定】按钮,形成矩形槽。

（7）修改零件的名称

在左边的模型树选中零件Part1。单击鼠标右键,出现下拉菜单选项。选择下拉菜单中的【属性】选项,出现【属性】对话框。单击对话框内的【产品】制表栏,在“零部件号”栏内填上零件的名称“主动轴”。单击对话框内的【确定】按钮,完成零件名称设置。左边模型树上零件的名称更改为主动轴。将该零件保存。

在左边的模型树中选择主动轴下面的【零部件几何体】。单击图形属性栏内的颜色栏,出现下拉的颜色栏。在颜色菜单中选择一种新的颜色,更改主动轴零件的颜色。

在左边的模型树选中零件主动轴。单击鼠标右键,出现下拉菜单选项。选择下拉菜单中的【属性】选项,出现【属性】对话框。单击对话框内的【产品】选项卡,在【零部件号】栏内填上零件的名称“从动轴”。单击对话框内的【确定】按钮,完成零件名称设置。左边模型树上零件的名称更改为从动轴。

将零件另存为另外一个名称。

在左边的模型树中选择从动轴下面的【零部件几何体】。单击图形属性栏内的颜色栏,出现下拉的颜色栏。在颜色菜单中选择一种新的颜色,更改从动轴零件的颜色。

在左边的模型树选中零件从动轴。单击鼠标右键,出现下拉菜单选项。选择下拉菜单中的【属性】选项,出现【属性】对话框。单击对话框内的【产品】选项卡,在【零部件号】栏内填上零件的名称“过度轴”。单击对话框内的【确定】按钮,完成零件名称设置。左边模型树上零件的名称更改为过度轴。

将零件另存为另外一个名称。
