固定支架设计及装配操作流程

2023-07-01 理论教育版权反馈

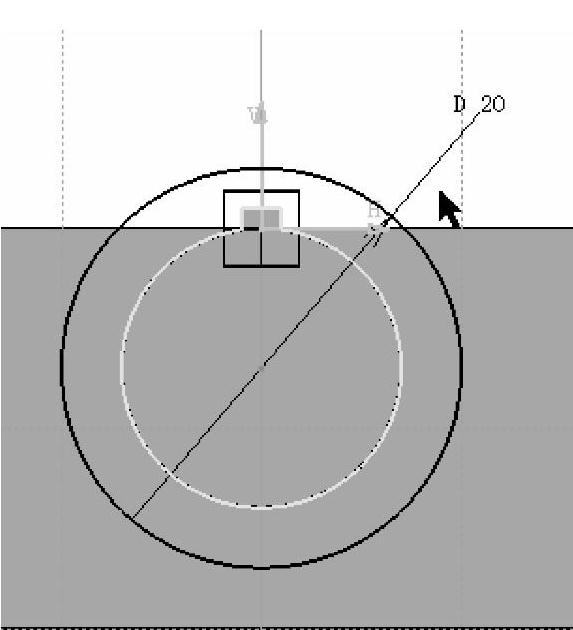

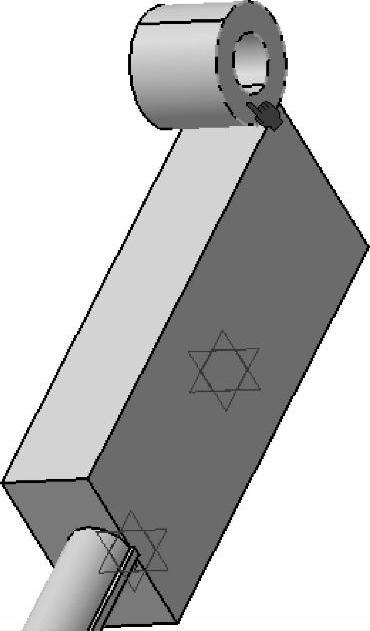

【摘要】：本节生成的固定支架,包含两个部分,分别对齿轮和齿条零件进行固定支承。进入装配设计工作台操作参见1.2。选择后,在图形区装配零件和1.1节设计的齿轮水平平铺,同时显示出来。单击上面菜单中的,在出现的下拉菜单中选择。在装配零件的模型树上出现一个新零件Part1.1。单击工具栏内的图标,标注并调整圆的直径尺寸为20mm,如图11-3所示。图11-4 选中齿轮零件的一个侧面作为参考平面拉伸生成第二个圆柱体单击工具栏中图标,出现对话框。

本节生成的固定支架,包含两个部分,分别对齿轮和齿条零件进行固定支承。

（1）进入装配设计工作台

操作参见1.2（1）。

（2）零件导入装配图

单击上面菜单中的【窗口】,在出现的下拉菜单中选择【水平平铺】。选择后,在图形区装配零件和1.1节设计的齿轮水平平铺,同时显示出来。在零件的模型树上,单击选中零件齿轮,将鼠标拖动到装配图的模型树,放在零件Product.1上松开,直接将零件导入到装配图中。用同样的方法将齿条零件导入装配图中。

（3）插入新零件到装配图

将齿轮零件关闭。单击上面菜单中的【插入】,在出现的下拉菜单中选择【新建零部件】。然后在左边的模型树中单击零件Product.1,在装配图内插入一个新零件。单击零件Prod_- uct.1后,出现一个【新部件：原点】对话框,提示如何定义新零件的原点。单击对话框内的【是】按钮,定义新零件的原点与组件的原点重合。在装配零件的模型树上出现一个新零件Part1.1。

（4）设计新零件草图

将左边模型树中Part1零件的元素展开,双击该零件,可以直接由装配设计工作台转到零件设计工作台。选中齿条零件的一个侧面作为参考平面。进入【草图编辑器】工作台。
