本章设计齿条零件,它由一个长方体和一个圆柱体组成。
(1)进入零件设计工作台
操作参见1.1(1)。
(2)绘制矩形草图
选中左边模型树中【xy平面】。进入【草图编辑器】工作台。
单击【轮廓】工具栏内的图标,绘制一个矩形。单击【约束】工具栏内的图标
,标注并调整矩形的形状尺寸,矩形的长为40mm,高为20mm,水平线到H轴的距离为20mm,如图11-1所示。
单击【工作台】工具栏中的图标,重新进入【零件设计】工作台。
(3)拉伸生成实体
单击【基于草图的特征】工具栏中图标,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度100mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成滑块零件。
(4)绘制圆形草图
在图形区选中桌面的表面。进入【草图编辑器】工作台。

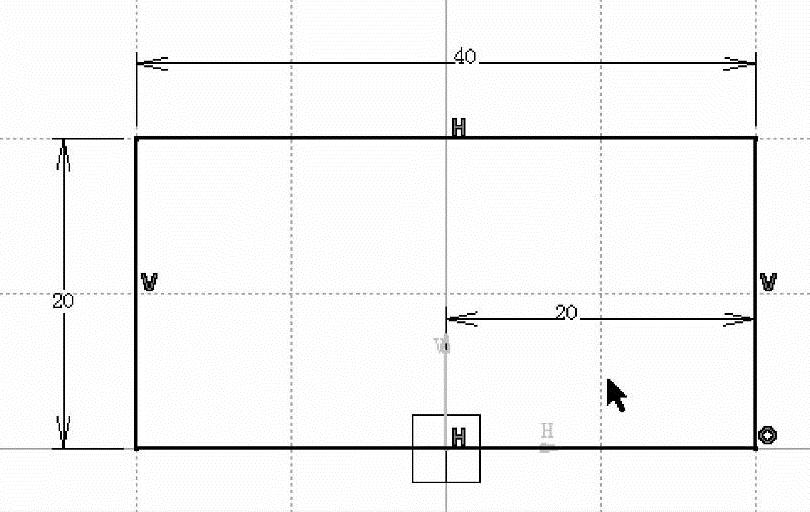

图11-1 矩形草图
在【草图编辑器】工作台,单击【轮廓】工具栏内的图标绘制圆。单击【约束】工具栏内的图标
,标注并调整圆的半径尺寸为7mm,如图11-2所示。单击【轮廓】工具栏内的图标
,绘制一个折线形状,折线的起点和终点均在圆,如图11-2所示。单击【约束】工具栏内的图标
,标注并调整水平线与圆心的距离为8mm,水平线半长为1mm,如图11-2所示。单击【操作】工具栏内的图标
,将折线下面的圆弧部分删除。
退出工作台,重新进入【零件设计】工作台。
(5)拉伸生成实体
单击【基于草图的特征】工具栏中图标,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度100mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成零件。

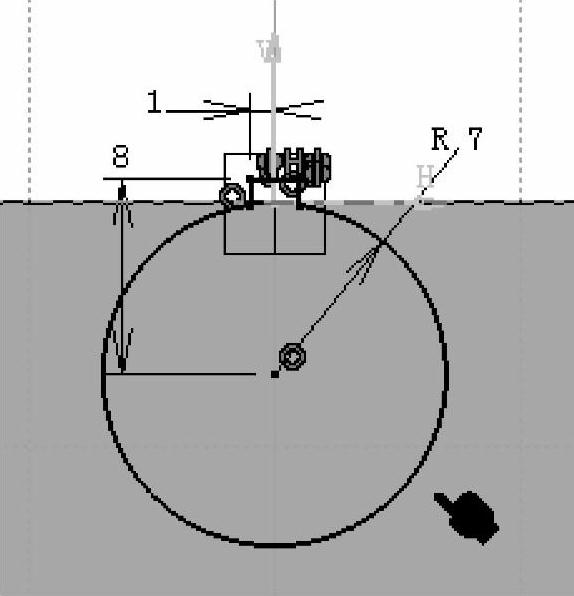

图11-2 圆弧与多边形组成的草图
