本节将两个齿轮零件和轴之间先生成旋转铰,然后再共同生成齿轮铰,最终模拟齿轮铰的运动。

（1）进入模型运动模拟工作台

操作参见1.3（1）。

（2）设置旋转铰

单击【DMU运动机构】工具栏内的旋转接合图标,出现【创建接合：旋转】对话框。单击对话框内的【新机械装置】按钮,出现【创建机械装置】对话框。按照对话框内的机构名称【机械装置.1】,单击对话框内的【确定】按钮,生成新的运动机构。同时【创建机械装置】构对话框关闭,回到【创建接合：旋转】对话框。

在轴零件中选择轴的中心线；在齿轮零件中选择齿轮的中心线；在轴零件中选择端面,在齿轮零件中选择对应的端面。在【创建接合：旋转】对话框内选中【居中】选项,然后选择轴和齿轮另外一侧对应的端面,对话框根据选择的内容更新。单击对话框内的【确定】按钮生成旋转铰,零件按铰接配合在一起,同时在左边的模型树中出现机构名称和铰的名称。

（3）设置齿轮铰

单击【DMU运动机构】工具栏内的齿轮接合图标,要单击这个图标,需要先单击旋转接合图标右下方的箭头,出现所有铰定义图标。单击图标后,出现【创建接合：齿轮】对话框,如图10-3所示。先在模型树上选择上一步骤生成的旋转铰,然后在【创建接合：齿轮】对话框单击【创建】按钮,出现【创建接合：旋转】对话框。在轴零件中选择轴的中心线；在齿轮零件中选择齿轮的中心线；在轴零件中选择端面；在齿轮零件中选择对应的端面。在【创建接合：旋转】对话框内选中【居中】选项,然后选择轴和齿轮另外一侧对应的端面。对话框根据选择的内容更新。单击对话框内的【确定】按钮生成旋转铰,零件按铰接配合在一起,同时在左边的模型树中出现机构名称和铰的名称。重新回到【创建接合：齿轮】对话框。

在【创建接合：齿轮】对话框【比率】设置1。单击选中【旋转接合1的驱动角度】。单击对话框内的【确定】按钮生成齿轮铰,零件按铰接配合在一起,同时在左边的模型树中出现机构名称和铰的名称。

（4）定义固定零件

单击【DMU运动机构】工具栏内的图标,单击后出现【新固定零件】对话框。在图形区单击选择轴零件,出现一个消息框,提示现在设置的机构可以被模拟。单击消息框内的【确定】按钮,关闭消息框。

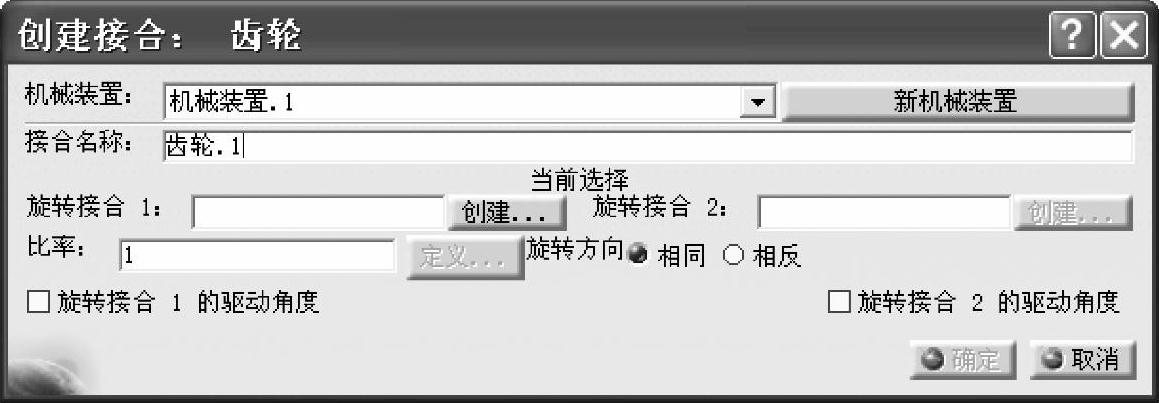

图10-3 【创建接合：齿轮】对话框

（5）模拟齿轮铰运动

单击【DMU运动机构】工具栏内的使用命令进行模拟图标,出现【运动模拟-机械装置.1】对话框。在对话框内拖动滑标,改变角度范围。单击对话框内的【向前】按钮,齿轮传动开始模拟,两个齿轮同时转动。

单击运动模拟对话框内的【重置】按钮,使轴复位到原点。单击运动模拟对话框内的【关闭】按钮,将对话框关闭。保存该装配部件。

总结：

本章包含三个零件：两个齿轮零件,一个轴零件。齿轮铰是一个复合铰,必须先设置两个旋转铰。细心的读者可能会发现,本章设置的齿轮铰有些问题,虽然轴是固定不动的,但齿轮铰转动时,齿轮会和轴上的键发生干涉。更准确的设置是轴和齿轮为刚性铰,而轴再单独和一个轴承或者轴承套设置为旋转铰。本章以学习齿轮铰为目标,没有进行那么复杂的设计。
