齿轮设计及中心圆孔开键槽工艺流程

【摘要】:本节设计一个齿轮,并巨在齿轮中心圆孔开键槽。进入零件设计工作台操作参见1.1。在工具栏中单击工具栏内的约束图标,然后单击圆,标注出圆的直径尺寸分别为50mm和100mm。单击工具栏内的镜像图标,然后在图形中选中V轴,形成折线关于V轴的对称线,如图10-1所示。单击工具栏内的图标,将两条垂直线上下两端用水平线联接起来。图10-14 条线段组成的矩形草图实体开键槽单击工具栏内的图标,出现对话框。改变实体的颜色,将零件另存为第二个齿轮。

本节设计一个齿轮,并巨在齿轮中心圆孔开键槽。开键槽是为了观察轴的转动情况。

(1)进入零件设计工作台

操作参见1.1(1)。

(2)绘制同心圆草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台。

在【草图编辑器】工作台,单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter10-1.jpg绘制圆。用鼠标左键选中坐标原点,移动鼠标再单击左键,绘制出两个圆。在工具栏中单击【约束】工具栏内的约束图标978-7-111-48722-7-Chapter10-2.jpg,然后单击圆,标注出圆的直径尺寸分别为50mm和100mm。退出工作台,重新进入【零件设计】工作台。

(3)拉伸生成圆环

单击【基于草图的特征】工具栏中图标978-7-111-48722-7-Chapter10-3.jpg,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度10mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成滑块零件。

(4)绘制键槽草图

选中圆柱的一个底面。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter10-4.jpg,在图形上端V轴的一侧划一条垂直线。

单击【操作】工具栏内的镜像图标978-7-111-48722-7-Chapter10-5.jpg,然后在图形中选中V轴,形成折线关于V轴的对称线,如图10-1所示。单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter10-6.jpg,将两条垂直线上下两端用水平线联接起来。退出工作台,重新进入【零件设计】工作台。

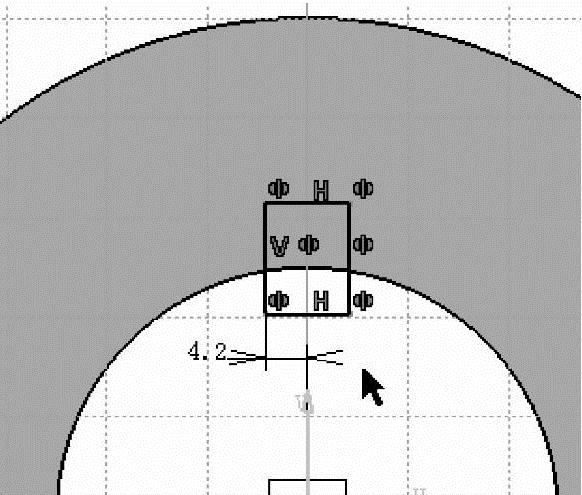

图10-14 条线段组成的矩形草图

(5)实体开键槽

单击【基于草图的特征】工具栏内的图标978-7-111-48722-7-Chapter10-8.jpg,出现【定义凹槽】对话框。在【类型】栏内选择【直到下一个】,预览形成的槽。然后单击【确定】按钮,形成矩形槽。将该零件保存。

改变实体的颜色,将零件另存为第二个齿轮。
