如何设置万向节铰？——学习定义与生成万向节铰
【摘要】：本节定义万向节铰。单击对话框内的按钮,生成万向节铰。零件按万向节铰配合在一起,同时在左边的模型树中出现机构名称和铰的名称。图9-4 对话框总结：本章讲解的是定义万向节铰。本章只定义了万向节铰,没有对其进行模拟运动。本章中没有做出两个轴之间的联接件——销轴,因为本章中的两个零件,更容易说明万向节铰。为了贴近万向节铰,可以把轴的直径设计的小一些,销相对于两个轴都有一定的偏心。
本节定义万向节铰。由于万向节铰在设备中也是和其他铰结合在一起使用的,本章没有对万向节铰进行运动模拟。
（1）进入模型运动模拟工作台
操作参见1.3（1）。
（2）定义万向节铰
单击【DMU运动机构】工具栏内的通用接合图标
,要单击这个图标,需要先单击旋转接合图标
右下方的箭头,出现所有铰定义图标。单击【通用接合】图标
后,出现【创建接合：u形接合】对话框,如图9-4所示。单击对话框内的【新机械装置】按钮,出现【创建机械装置】对话框。按照对话框内的机构名称【机械装置.1】,单击对话框内的确定按钮,生成新的运动机构。同时【创建机械装置】对话框关闭,回到【创建接合：u形接合】对话框。
在第一个轴零件中选择轴的中心线；在第二个轴零件中选择轴的中心线；在第一个轴上选择一个棱边作为十宇销轴线方向。选择后对话框根据选择内容更新。单击对话框内的【确定】按钮,生成万向节铰。零件按万向节铰配合在一起,同时在左边的模型树中出现机构名称和铰的名称。

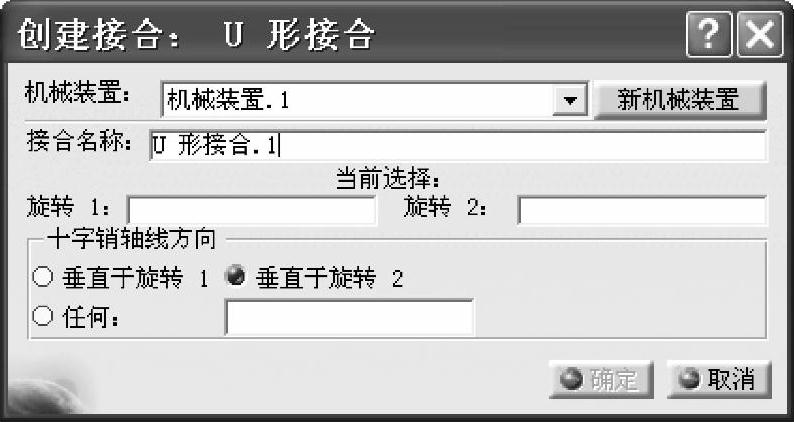

图9-4 【创建接合：u形接合】对话框
总结：
本章讲解的是定义万向节铰。在零件设计阶段,涉及到一个新的功能：在对实体进行开槽处理时,可以使用相反的边。这样设计的草图,会更加简约,请读者仔细体会。本章只定义了万向节铰,没有对其进行模拟运动。要模拟运动,必须还要结合其他铰,如旋转铰等。
本章中没有做出两个轴之间的联接件——销轴,因为本章中的两个零件,更容易说明万向节铰。如果加入销轴,则更象是固支铰了。读者可以自己加入销轴。为了贴近万向节铰,可以把轴的直径设计的小一些,销相对于两个轴都有一定的偏心。
