如何在SolidWorks中利用约束和镜像操作生成圆柱体开孔？
【摘要】：拉伸生成圆柱体单击工具栏中图标,出现对话框。在区下拉列表框内选择默认的,在栏内填上厚度40mm。单击工具栏内的图标,在V轴的左侧绘制一条垂直线,长度为28mm,在工具栏中单击约束图标,标注并调整线段到V的距离为8mm。单击工具栏内的镜像图标,然后在图形中选中V轴,形成线段关于V轴的对称线,如图9-3所示。单击工具栏中的图标,重新进入工作台。图9-34 条线组成的矩形草图对圆柱开孔单击工具栏内的图标,出现对话框。
（1）绘制圆草图
单击【开始】→【机械设计】→【零件设计】,进入零件设计工作台。选中左边模型树中【xy平面】。进入【草图编辑器】工作台。
在草图设计模式,单击【轮廓】工具栏内的图标
绘制圆。单击【约束】工具栏内的约束图标
,标注并调整圆的直径尺寸为54mm。退出工作台,重新进入【零件设计】工作台。
（2）拉伸生成圆柱体
单击【基于草图的特征】工具栏中图标
,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度40mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成第二轴零件。
（3）生成矩形草图
在图形区选中轴的端面。进入【草图编辑器】工作台。
单击【轮廓】工具栏内的图标
,在V轴的左侧绘制一条垂直线,长度为28mm,在【约束】工具栏中单击约束图标
,标注并调整线段到V的距离为8mm。
单击【操作】工具栏内的镜像图标
,然后在图形中选中V轴,形成线段关于V轴的对称线,如图9-3所示。单击【轮廓】工具栏内的图标
,将两条垂直线上下两端用水平线联接起来。退出工作台,重新进入【零件设计】工作台。
（4）对圆柱体开槽
单击【基于草图的特征】工具栏内的图标
,出现【凹槽定义】对话框。在【类型】下拉列表框内选择【尺寸】,在【深度】栏内填40mm,预览形成的槽。单击【确定】按钮,形成矩形槽。
（5）生成第三个圆草图
在图形区单击选中开槽的表面。进入【草图编辑器】工作台。
在【草图编辑器】工作台,在【轮廓】工具栏内单击图标
绘制圆。单击【约束】工具栏内的约束图标
,标注并调整圆的直径尺寸为30mm。
单击【工作台】工具栏中的图标
,重新进入【零件设计】工作台。

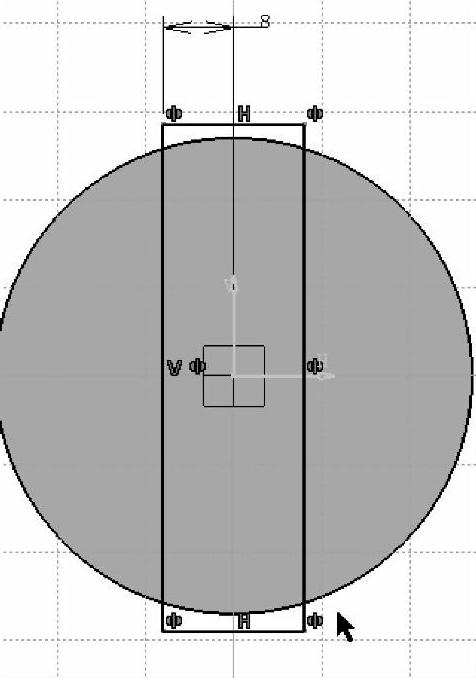

图9-34 条线组成的矩形草图
（6）对圆柱开孔
单击【基于草图的特征】工具栏内的图标
,出现【定义凹槽】对话框。在TyPe类型栏内选择Dimension实体,在DePth深度栏内填37mm,单击“more（更多）”按钮,显示在相反方向的设置,在TyPe类型栏内选择Dimension实体,在DePth深度栏内填20mm,预览形成的槽。单击“OK（确定）”按钮,形成矩形槽。将该零件保存。
