【摘要】:单击工具栏内的轮廓图标,绘制一个折线形状,折线的起点和终点都在V轴上,如图9-1所示。单击工具栏中的图标,重新进入工作台。单击工具栏内的图标,在投影线的两端各绘制一条垂直线,长度为28。V轴的一侧划一条垂直线。单击工具栏内的约束图标,标注并调整圆的直径尺寸为30mm,如图9-2所示。拉伸生成轴的联接部位单击工具栏中图标,出现对话框。在区下拉列表框内选择默认的,在栏内填上厚度8mm。保存并关闭该零件。

(1)进入零件设计工作台

操作参见1.1(1)。

(2)绘制多边形折线草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的轮廓图标978-7-111-48722-7-Chapter09-1.jpg,绘制一个折线形状,折线的起点和终点都在V轴上,如图9-1所示。在【约束】工具栏中单击约束图标978-7-111-48722-7-Chapter09-2.jpg,标注并调整折线的各尺寸。

单击【工作台】工具栏中的图标978-7-111-48722-7-Chapter09-3.jpg,重新进入【零件设计】工作台。

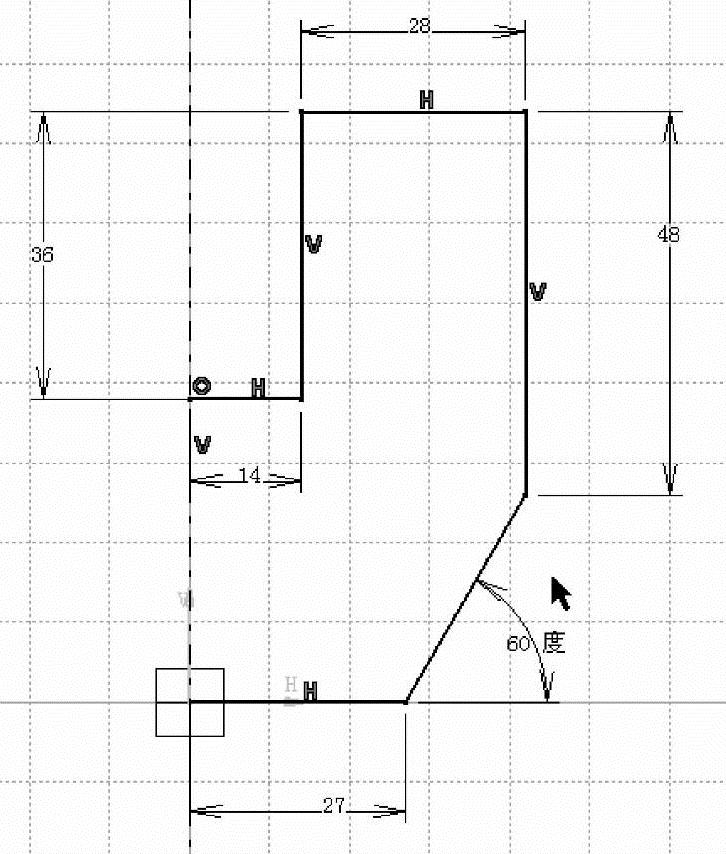

图9-1 折线草图的尺寸

(3)旋转生成实体

单击【基于草图的特征】工具栏内的图标978-7-111-48722-7-Chapter09-5.jpg,出现Shaft Definition旋转定义对话框,同时草图曲线也变成相应的虚线,就是按默认的对话框内的数据形成的旋转体。单击对话框内的OK按钮,形成旋转体。

(4)绘制圆弧和折线草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台。

单击【操作】工具栏内的投影3D元素图标978-7-111-48722-7-Chapter09-6.jpg,然后选择轴的端面,将轴的端面投影为一条线段。单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter09-7.jpg,在投影线的两端各绘制一条垂直线,长度为28。V轴的一侧划一条垂直线。单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter09-8.jpg,绘制一个圆弧。在【草图编辑器】工作台,单击【轮廓】工具栏内的图标978-7-111-48722-7-Chapter09-9.jpg绘制圆。单击【约束】工具栏内的约束图标978-7-111-48722-7-Chapter09-10.jpg,标注并调整圆的直径尺寸为30mm,如图9-2所示。

单击【工作台】工具栏中的图标978-7-111-48722-7-Chapter09-11.jpg,重新进入【零件设计】工作台。

(5)拉伸生成轴的联接部位

单击【基于草图的特征】工具栏中图标978-7-111-48722-7-Chapter09-12.jpg,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度8mm。单击选中【镜像延伸】,同时向正反两个方向拉伸。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成滑块零件。保存并关闭该零件。

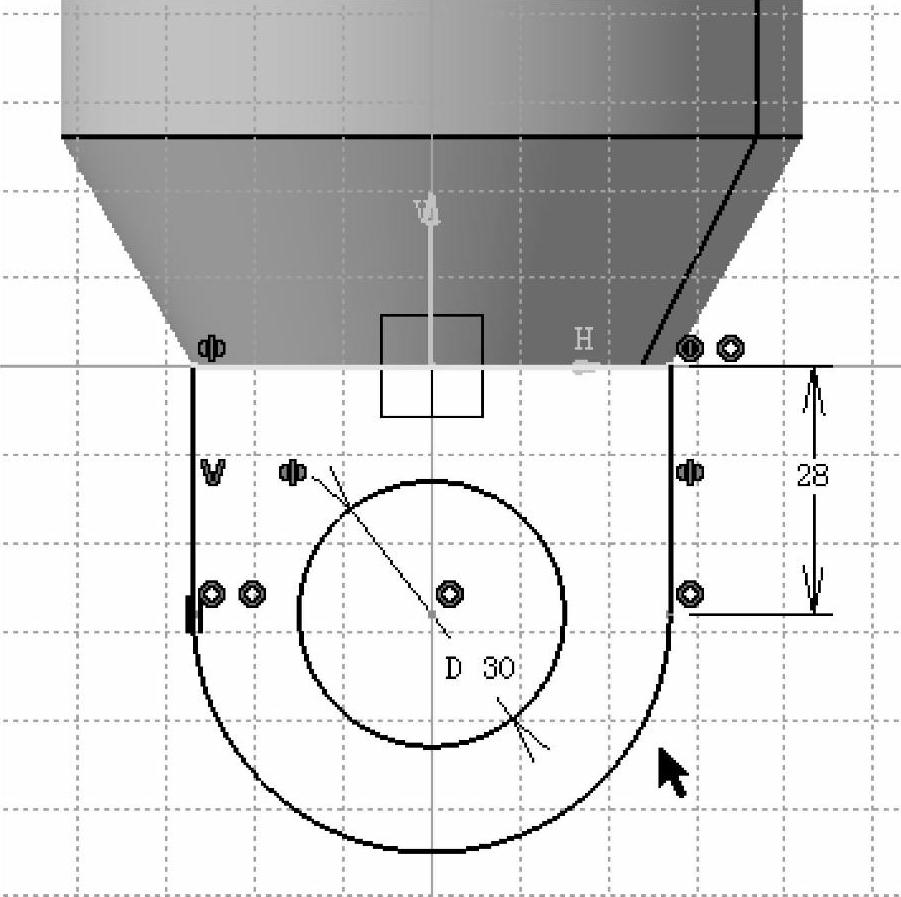

图9-2 圆弧、圆和折线草图
