本节在装配设计工作台,从6.1节的滑动架投影生成滑块零件的草图,最终生成滑块零件。
(1)进入装配设计工作台
操作参见1.2(1)。
(2)零件导入装配图
单击上面菜单中的【窗口】,在出现的下拉菜单中选择【水平平铺】。在图形区,装配零件和6.1节设计的滑动架水平平铺,同时显示出来。在滑动架零件的模型树上,单击选中零件滑动架,用鼠标拖动到装配图的模型树,放在零件Product.1上松开,用这种方式,可以直接将零件导入到装配图中。
(3)插入新零件
将滑动架零件关闭。单击上面菜单中的Insert【插入】,在出现的下拉菜单中选择“新建零部件”。然后在左边的模型树中单击零件Product.1,在装配图内插入一个新零件。单击零件名称“Product.1”后,出现一个【新部件:原点】对话框,提示如何定义新零件的原点。单击对话框内的Yes【是】按钮,定义新零件的原点与组件的原点重合,在装配零件的模型树上出现一个新零件Part1.1。
(4)生成新零件的草图
将左边模型树中Part1零件的元素展开,双击该零件,直接由装配设计工作台转到零件设计工作台。选中第一个零件的侧面作为参考平面。在【草图编辑器】工具栏中单击草图图标,进入草图设计工作台。
单击【操作】工具栏内的投影三维元素图标,然后选择凹槽的棱边,将凹槽的棱边投影为一个折线草图。单击【轮廓】工具栏内的轮廓图标,绘制一个折线形状,起点与投影折线端点重合。单击【约束】工具栏内的约束图标,标注并调整水平线的长度为20mm,垂直线的长度为7mm,如图6-3所示。
单击【操作】工具栏内的镜像图标,然后在图形中选中H轴,形成折线关于H轴的对称线。单击【轮廓】工具栏内的直线图标,将两条水平线左右右端用垂直线联接起来。
退出工作台,重新进入【零件设计】工作台。
(5)拉伸形成新零件实体
单击【基于草图的特征】工具栏中凸台图标,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度20mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成滑块零件。

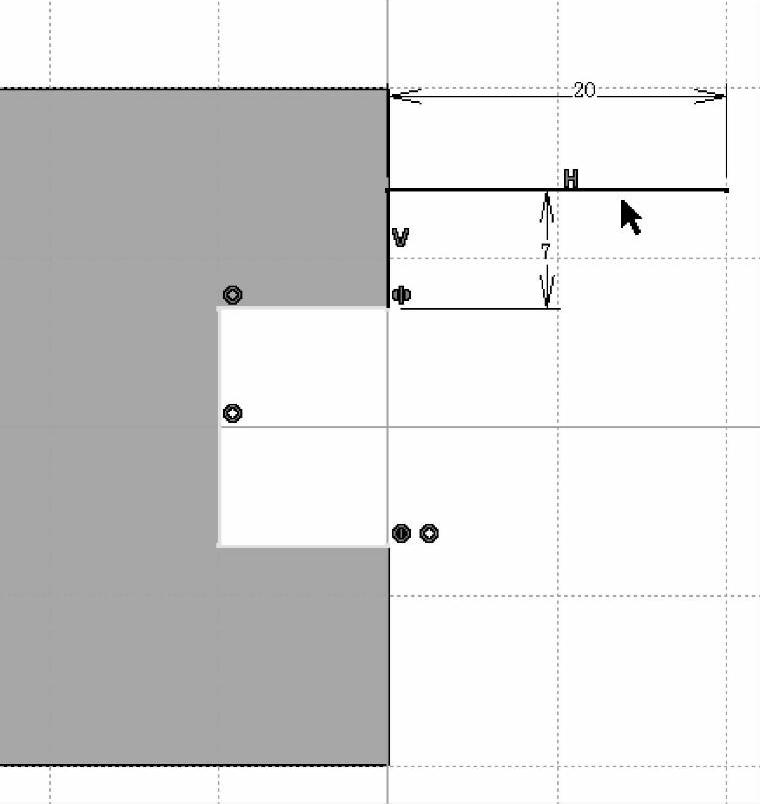

图6-3 折线及其尺寸约束
(6)对滑块多实例化
在左边的模型树中双击装配零件Product.1,直接回到装配设计工作台。单击【产品结构工具】工具栏中定义多实例化图标,出现多实例化对话框。在图形区选中滑块零件,在对话框内给出实例化的方向和距离,形成一个新的滑块零件。
