本节设计一个滑动架,该零件在后面的定义缆绳铰中是固定不动的零件。

（1）进入零件设计工作台

操作参见1.1（1）。

（2）绘制矩形草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的矩形图标,绘制一个矩形。单击【约束】工具栏内的约束图标,标注并调整矩形的形状尺寸,矩形的长为200mm,高为200mm,水平线到H轴的距离为100mm,垂直线到V轴的距离为100mm。

单击【工作台】工具栏中的退出工作台图标,重新进入【零件设计】工作台。

（3）拉伸生成平板

单击【基于草图的特征】工具栏中凸台图标,出现【定义凸台】对话框。在【第一限制】区【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上20mm。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成平板零件。

（4）生成第二个矩形草图

在图形区选中滑动架零件的侧面。进入草图设计工作台。

单击【轮廓】工具栏内的直线图标,在图形上端V轴的一侧划一条水平线。单击【约束】工具栏内的约束图标,标注并调整水平线与H轴的距离为7mm,水平线左端点与V轴的距离为90mm。

单击【操作】工具栏内的镜像图标,然后在图形中选中H轴,形成线段关于H轴的对称线,如图6-1所示。单击【轮廓】工具栏内的直线图标,将两条水平线左右两端用垂直线联接起来。

退出工作台,重新进入【零件设计】工作台。

（5）生成折线草图

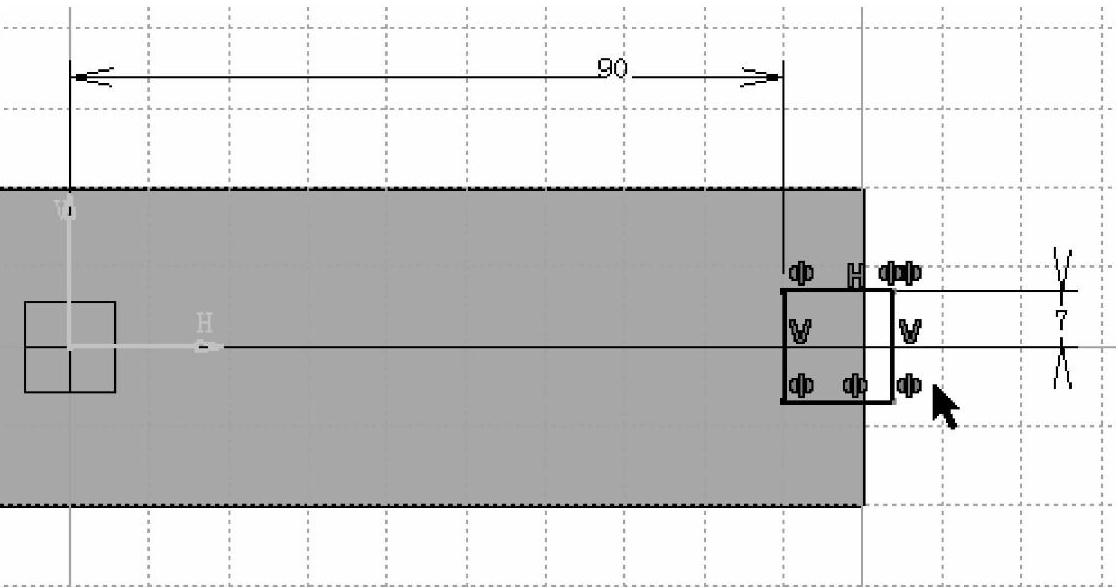

图6-1 两条水平线左右两端用垂直线联接起来

选中左边模型树中【xy平面】。在【草图编辑器】工具栏中单击草图图标,进入草图设计工作台。

单击【操作】工具栏内的投影三维元素图标,然后选择长方体的两个连续棱边,将两个棱边投影为一个草图,如图6-2所示。

单击【工作台】工具栏中的退出工作台图标,重新进入【零件设计】工作台。

图6-2 两个棱边投影为一个草图

（6）对平板扫描生成凹槽

单击【基于草图的特征】工具栏中的开槽图标,出现Slot Definition扫描凹槽定义对话框。选择矩形草图作为轮廓线,选择投影的两个棱边作为中心线,预览形成的扫描凹槽。将该零件保存。
