如何设置旋转铰？——操作指南及注意事项
【摘要】：本节设置旋转铰运动,指定轴套为固定件,最后模拟设置的旋转铰。进入模型运动模拟工作台操作参见1.3。设置旋转铰单击工具栏内的旋转接合图标,出现对话框,如图3-3所示。单击工具栏中的保存图标,将该装配部件保存。除旋转铰是新内容外,本章在开键槽时还讲解了对零件中的元素进行环形排列,这两个是本章的新内容。
本节设置旋转铰运动,指定轴套为固定件,最后模拟设置的旋转铰。
（1）进入模型运动模拟工作台
操作参见1.3（1）。
（2）设置旋转铰
单击【DMU运动机构】工具栏内的旋转接合图标
,出现【创建接合：旋转】对话框,如图3-3所示。单击对话框内的【新机械装置】按钮,出现【创建机械装置】对话框。按照对话框内的默认机构名称【机械装置.1】,单击对话框内的【确定】按钮,生成新的运动机构。同时【创建机械装置】对话框关闭,回到【创建接合：旋转】对话框。

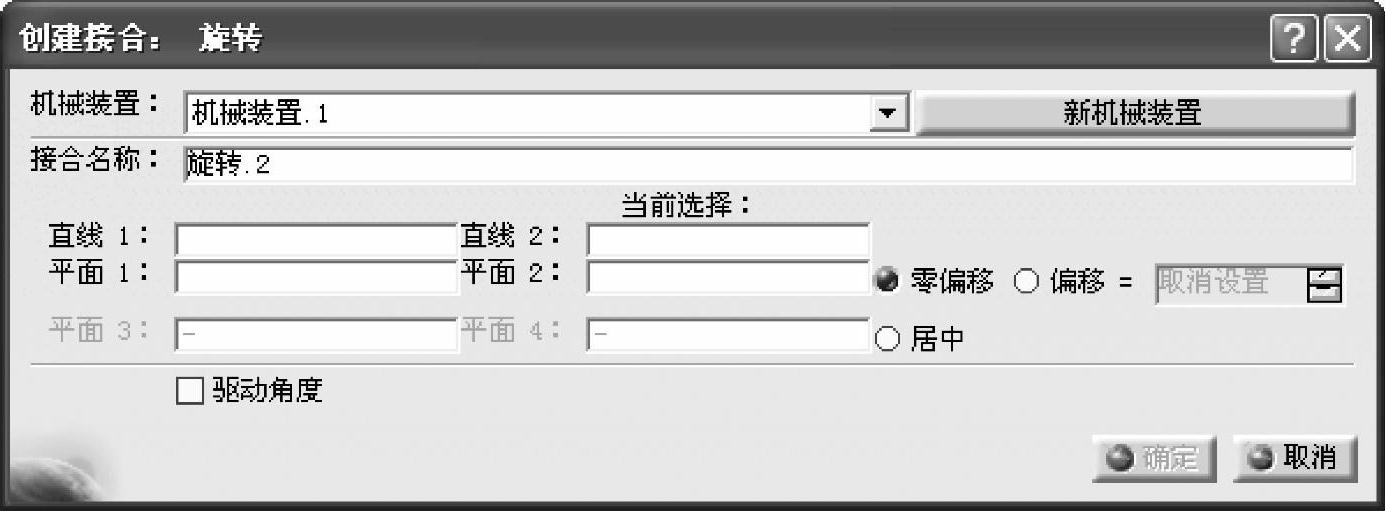

图3-3 【创建接合：旋转】对话框
在轴零件中选择轴的中心线；在轴套零件中选择轴套的中心线；在轴零件中选择凸台端面；在轴套零件中选择凸台对应的端面。在【创建接合：旋转】生成旋转铰对话框内选中【居中】选项,然后选择轴和轴套另外一侧对应的端面。在【创建接合：旋转】对话框内选中【驱动角度】,单击【确定】按钮,生成旋转铰。零件按铰接配合在一起,同时在左边的模型树中出现机构名称和铰的名称。
（3）定义固定零件
单击【DMU运动机构】工具栏内的固定零件图标
,出现【新固定零件】对话框。在图形区选择轴套零件,出现一个消息框,提示现在设置的机构可以被模拟。单击消息框内的【确定】按钮,关闭消息框。
（4）模拟旋转铰的运动
单击【DMU运动机构】工具栏内的使用命令进行模拟图标
,出现【运动模拟-机械装置.1】对话框。在对话框内拖动滑标,改变角度范围。单击对话框内的【向前】按钮,轴在轴套内开始转动。
单击运动模拟对话框内的【重置】按钮,使轴复位到原点。单击运动模拟对话框内的【关闭】按钮,将对话框关闭。
单击【标准】工具栏中的保存图标
,将该装配部件保存。
总结：
本章学习的是设置旋转铰,它包括两个零件,轴和轴套,轴在轴套内做旋转运动。除旋转铰是新内容外,本章在开键槽时还讲解了对零件中的元素进行环形排列,这两个是本章的新内容。
