本节生成一个轴。先通过在草图内绘制一个复杂的轴剖面形状,然后旋转生成轴,最后在轴的一端通过开槽和排列生成花键。花键形状对于本章定义旋转铰没关系,之所以生成花键形状,是为了在模拟轴旋转时,可以通过键槽位置的变化,方便地观察到轴的旋转运动,否则即使轴在旋转,也看不出变化来。

对于设计轴零件,作者不太赞成使用复杂剖面一次旋转成形的方法,而是更愿意使用单独绘制每个圆形草图,单独拉伸每端形状。这样看起来设计轴的步骤多了,但实际上因为轴的每段都是和其他零件配合的,可以直接使用配合零件的内孔投影生成圆草图。

（1）进入零件设计工作台

操作参见1.1（1）。

（2）绘制轴的多边形草图

选中左边模型树中【xy平面】。进入【草图编辑器】工作台。

单击【轮廓】工具栏内的轮廓图标,绘制一个折线形状,折线的起点和终点都在H轴上,如图3-1所示。单击【约束】工具栏中约束图标,标注并调整中间一段水平线长度为60mm,与H轴的距离为36mm。其具体方法是线用图标标注出尺寸,然后双击标注的尺寸线,在对话框内对尺寸值进行修改。

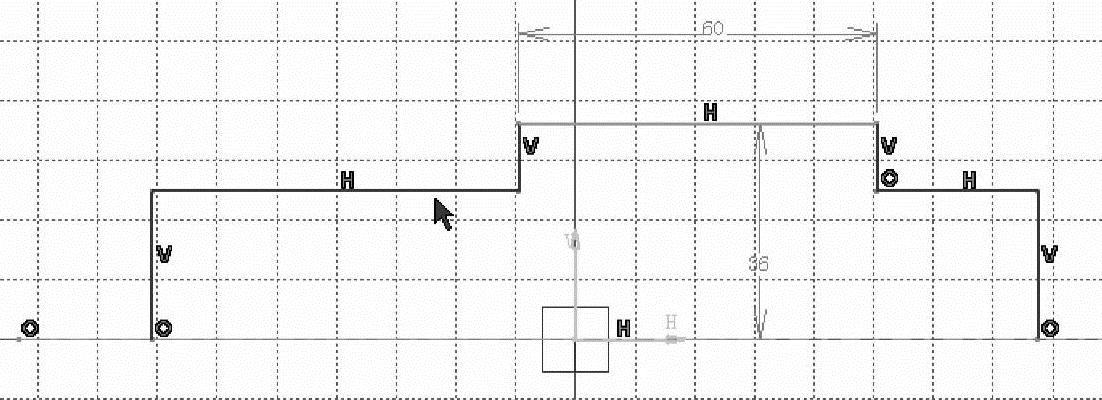

图3-1 折线草图

单击【工作台】工具栏中的退出工作台图标,重新进入【零件设计】工作台。

（3）旋转形成轴

单击【基于草图的特征】工具栏内的旋转体图标,出现【定义旋转体】对话框,同时草图曲线也变成出现相应的虚线,就是按默认的对话框内数据形成的旋转体。单击对话框内的【确定】按钮,形成旋转体。

（4）绘制键槽草图

在三维图形中选中轴端面。在【草图编辑器】工具栏中单击草图图标,进入【草图编辑器】工作台。

单击【轮廓】工具栏内的直线图标,在图形上端V轴的一侧划一条垂直线,如图3-2所示。

单击【操作】工具栏内的镜像图标,然后在图形中选中V轴,形成线段关于V轴的对称线。单击【操作】工具栏内的直线图标,将两条垂直线上、下两端用水平线连接起来。

单击【工作台】工具栏中的退出工作台图标,重新进入【零件设计】工作台。

（5）形成一个键槽

单击【基于草图的特征】工具栏内的凹槽图标,出现【定义凹槽】对话框。在【第一限制】区内的【类型】下拉列表框内选择默认的【尺寸】,在【深度】栏内填30mm,预览形成的槽。然后单击【确定】按钮,形成矩形槽。

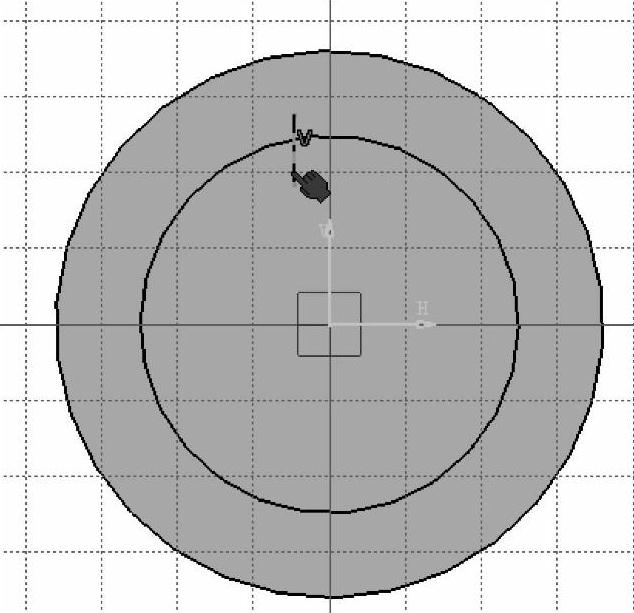

图3-2 V轴一侧的一条垂直线

（6）环形排列键槽

在左边的模型树中选中开槽。在【变换特征】工具栏内单击圆形阵列图标,出现【定义圆形阵列】对话框。在第一个选项【参数】项内选择【完整径向】；在第二个选项【实例】中填上要形成的间距个数,在选项内填6。在【参考元素】选项选择图形的一个侧面,也可以先把这个选项选中,然后单击图中的一个侧面。单击【预览】按钮,看形成的图是否符合要求。

（7）修改零件名称

在左边的模型树选中零件名称【Part1】。单击鼠标右键,出现下拉菜单选项。选择下拉菜单中的【属性】选项,出现【属性】对话框。单击对话框内的【产品】选项卡,在【零部件号】栏内填上零件的名称“轴”。单击对话框内的【确定】按钮,完成零件名称设置。左边模型树上零件的名称更改为轴。

单击【标准】工具栏中的保存文件图标,将该零件保存。
