本节生成一个螺栓,它将作为螺纹铰中的固定件使用。

（1）在草图工作台做六边形草图

在桌面上双击CATIA的图标进入CATIA软件,或者从开始菜单选择CATIA,运行该软件。进入软件的界面单击主菜单中的【开始（S）】→【机械设计】→【零件设计】。

选择【零件】后,出现CATIA机械零件设计界面。在界面左边有模型树。

用鼠标左键单击选中【xy平面】。

在【草图编辑器】工具栏中单击草图图标,进入【草图编辑器】工作台。

单击【轮廓】工具栏内矩形图标的下拉箭头,出现多边形的其他图标,如图2-1所示。然后单击选中右边的六边形图标,绘制六边形。

单击原点后移动鼠标,移动一定距离后,形成六边形形状。再单击做出六边形。

图2-1 展开的多边形图标

在【约束】工具栏中单击约束图标,先单击选中六边形的一条垂直线,垂直线橘黄色显示,然后移动鼠标,出现尺寸线,再单击另外一条垂直线,标注出两条垂直线的距离。双击尺寸线,出现【约束定义】对话框,在对话框内填入规定值18,单击【确定】按钮。

（2）拉伸生成六面棱柱

在六边形草图设计完成后,进入零件实体设计模式,进行立体模型的建造。单击【工作台】工具栏中的退出工作台图标,进入【零件设计】工作台。

单击【基于草图的特征】工具栏中凸台图标,出现【定义凸台】对话框。在【第一限制】区内,在【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度5.3mm（原来默认的设置是20mm）,然后单击【确定】按钮。可以先单击【预览】按钮,看一下立体图效果。

（3）在草图模式绘制圆

选中棱柱的一个底面,然后在【草图编辑器】工具栏中单击草图图标,进入【草图编辑器】工作台。

在【草图编辑器】工作台内,单击【轮廓】工具栏内的圆图标绘制圆。选中坐标原点,移动鼠标再单击左键,绘制出一个圆。在【约束】工具栏中单击约束图标,然后单击圆标注出圆的直径尺寸。

上面所绘制的圆是任意绘制出的。在绘制出之后要调整尺寸达到规定值。双击刚才标注的尺寸线,出现【约束定义】对话框,在直径Diameter栏内填上12mm就可以了。

单击【工作台】工具栏中的退出工作台图标,进入【零件设计】工作台。

（4）拉伸生成圆柱

单击【基于草图的特征】工具栏中凸台图标,出现【定义凸台】对话框。在【第一限制】区内,在【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上圆柱的厚度20mm,然后单击【确定】按钮。

（5）定义螺纹

单击【修饰特征】工具栏内的内螺纹/外螺纹图标,出现【定义内螺纹/外螺纹】对话框。单击【侧面】选项,然后单击圆柱的侧面；单击【限制面】选项,然后单击圆柱的底面；单击【类型】下拉列表框,选择【公制粗牙螺纹】；单击【外螺纹描述】选项,选择M12螺纹；在【外螺纹深度】选项填入16,单击【确定】按钮,完成设置螺纹后的螺栓。

（6）在草图模式绘制三角形

在左边的模型树中选中【yz平面】。

在【草图编辑器】工具栏中单击草图图标,进入【草图编辑器】工作台。

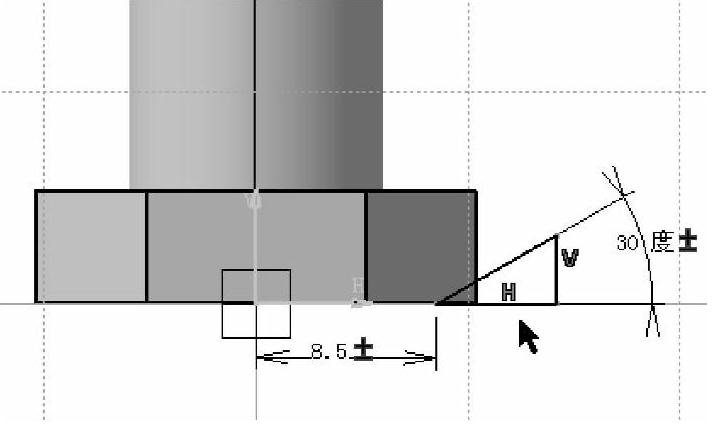

在【轮廓】工具栏中单击轮廓图标,绘制一个三角形,三角形的一条边与H轴重合。在【约束】工具栏中单击约束图标,然后单击三角形水平线的左端点,移动鼠标再单击原点,标注出二者的距离。然后双击尺寸线,出现【约束定义】对话框,把尺寸修改为8.5mm,再单击约束图标,标注并修改水平线与斜线的夹角为30°,如图2-2所示。
