设置滑动铰的步骤与方法详解
【摘要】：在本节设置滑动铰。设置滑块零件在固定架零件上滑动,将固定架零件设置为固定不动,最后模拟定义的滑动铰。进入模型运动模拟工作台单击CATIA界面的→→,进入工作台。光标放在罗盘的W轴上,移动鼠标将滑块零件向上移动,使滑块与支架离开一定距离。定义棱镜铰单击工具栏内的棱形接合图标,要单击这个图标,需要先单击旋转接合图标右下方的箭头,单击后出现所有铰定义图标,如图1-4所示。图1-12 对话框图1-13 对话框内拖动滑标改变距离范围
在本节设置滑动铰。设置滑块零件在固定架零件上滑动,将固定架零件设置为固定不动,最后模拟定义的滑动铰。
单击CATIA界面的【开始】→【数宇化装配】→【DMU运动机构】,进入【模型运动模拟】工作台。
（2）移动滑块零件

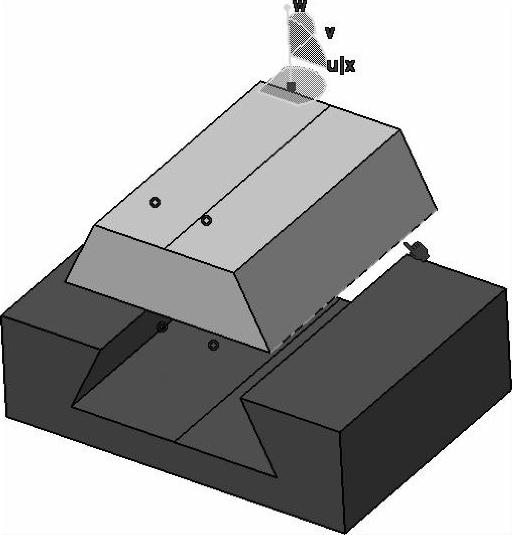

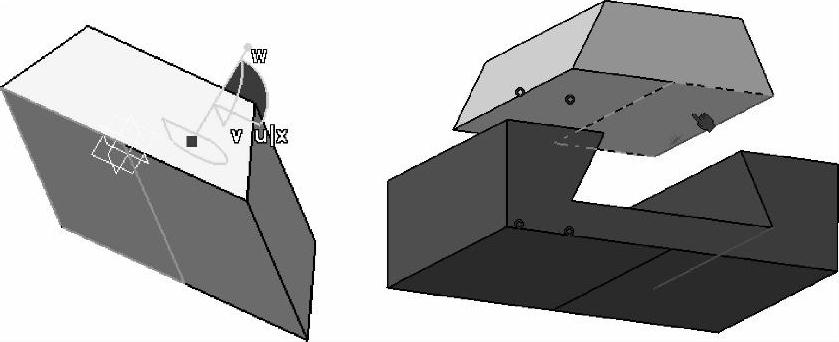

将光标移动到罗盘的原点,按下鼠标左键移动罗盘,将罗盘放在滑块零件上。

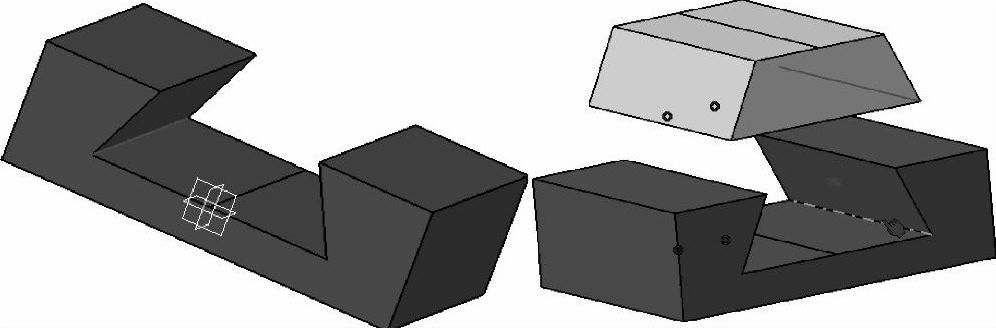

光标放在罗盘的W轴上,移动鼠标将滑块零件向上移动,使滑块与支架离开一定距离。
（3）定义棱镜铰
单击【DMU运动机构】工具栏内的棱形接合图标
,要单击这个图标,需要先单击旋转接合图标
右下方的箭头,单击后出现所有铰定义图标,如图1-4所示。单击棱形接合图标
后,出现【创建接合：棱形】对话框,如图1-5所示。单击对话框内的【新机械装置】按钮,出现【创建机械装置】对话框,如图1-6所示。按照对话框内的默认机构名称【机械装置.1】,单击对话框内的确定按钮,生成新的运动机构,同时【创建机械装置】对话框关闭,回到【创建接合：棱形】对话框。

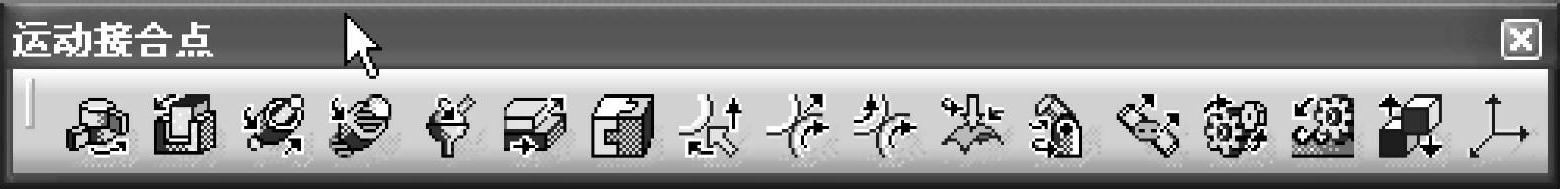

图1-4 所有铰定义图标

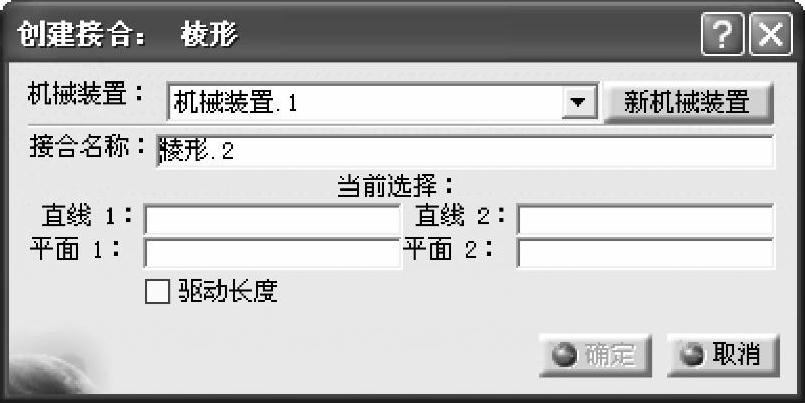

图1-5 【创建接合：棱形】对话框

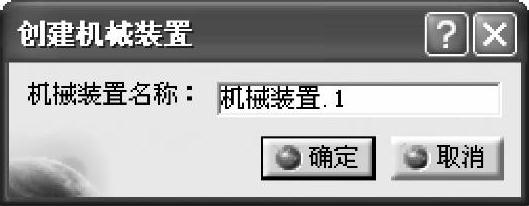

图1-6 【创建机械装置】对话框
图1-7 选择滑块零件下表面的一个棱边
在滑块零件中选择下表面的一个棱边,如图1-7所示。在支架零件中选择一条对应的棱边,如图1-8所示。在滑块零件中选择下表面,如图1-9所示。在支架零件中选择对应表面,如图1-10所示。在【创建接合：棱形】对话框内选中【驱动长度】。单击对话框内的【确定】按钮,生成棱镜铰,零件按铰接配合在一起,同时在左边的模型树中出现机构名称和铰的名称。
图1-8 选择支架零件中对应的一条棱边
图1-9 选择滑块零件中的下表面
图1-10 选择支架零件中对应表面
（4）定义固定零件
单击【DMU运动机构】工具栏内的固定零件图标
,单击后出现【新固定零件】对话框,如图1-11所示。在图形区单击选择支架零件。选择后出现一个消息框,提示现在设置的机构可以被模拟。单击消息框内的【确定】按钮,关闭消息框。

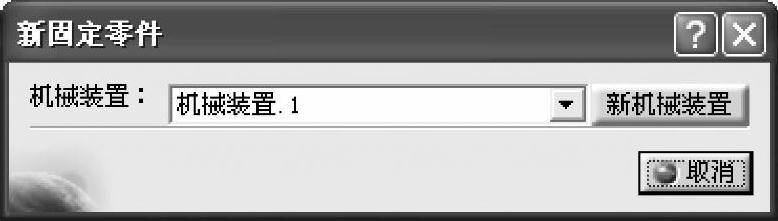

图1-11 【新固定零件】对话框
（5）模拟铰的运动
单击【DMU运动机构】工具栏内的使用命令进行模拟图标
,出现【运动模拟-机械装置.1】对话框,如图1-12所示。在对话框内拖动滑标,如图1-13所示,改变距离范围。单击对话框内的【向前】按钮,滑块在支架上开始运动。
单击运动模拟对话框内的【重置】按钮,使滑块复位到原点。单击运动模拟对话框内的【关闭】按钮将对话框关闭。
单击【标准】工具栏中的保存文件图标
,将该装配部件保存。
总结：
本章学习的是最简单的铰——滑动铰,一个零件在一个固定件上做直线运动。除滑动铰的设置是大家第一次接触相对比较难,需要一个熟悉过程外,本章第二节讲述的在装配图中进行零件的设计,也有新内容,但这种设计方法是非常实用的,请读者自己体会。

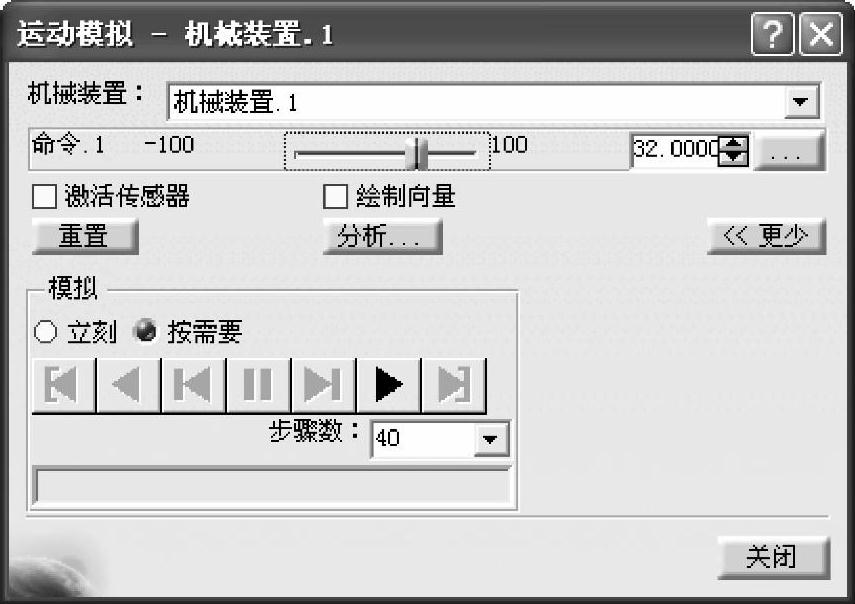

图1-12 【运动模拟】对话框

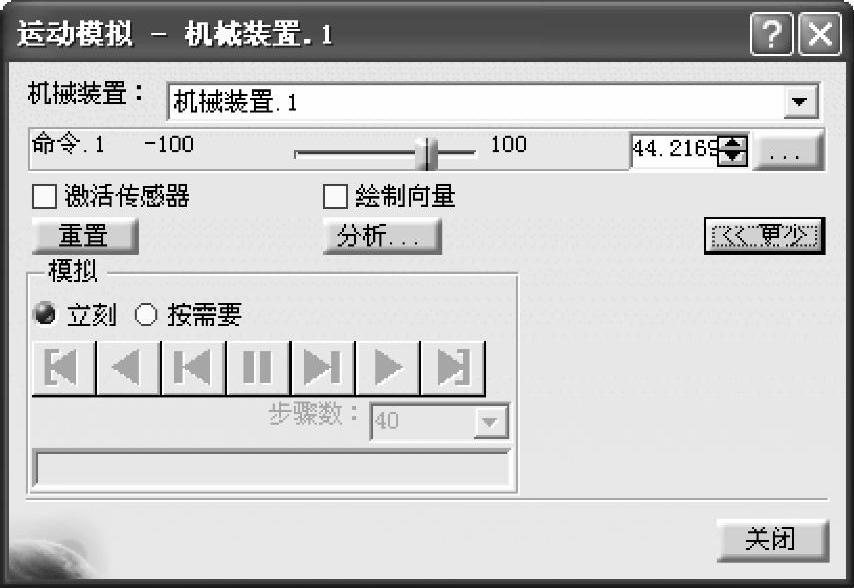

图1-13 对话框内拖动滑标改变距离范围
