设计固定架零件的方法与步骤

2023-07-01 理论教育版权反馈

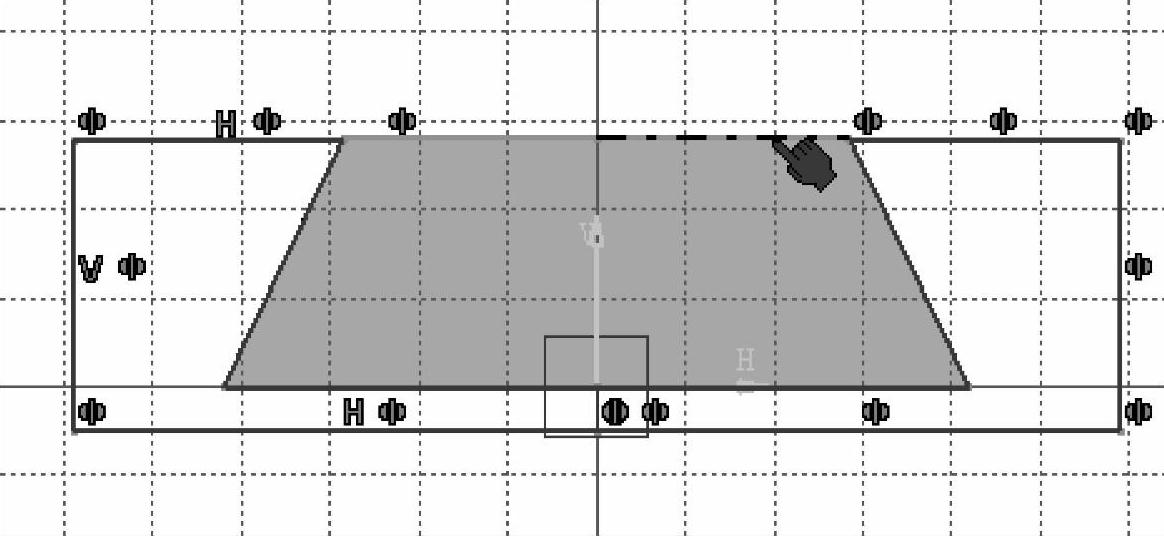

【摘要】：本节在装配工作台内设计零件,这样相对快捷一些,因为固定架零件的燕尾槽形状就是滑块零件的端面形状,可以利用这个形状进行设计。导入零件单击主菜单中的,在出现的下拉菜单中选择。单击零件名称后,出现一个对话框,提示用户如何定义新零件的原点。图1-3 选中梯形上表面的两条水平线单击工具栏中的退出工作台图标,重新进入工作台。

本节在装配工作台内设计零件,这样相对快捷一些,因为固定架零件的燕尾槽形状就是滑块零件的端面形状,可以利用这个形状进行设计。零件设计完成直接保持在装配图中。将来实际设计工作更多地是沿着这个思路进行。因为在一个机器中的零件,必然相互之间有装配关系,形状之间可以相互借用。有些做法是把每个零件设计好,再到装配工作台进行装配,这样的过程在书中讲解很方便,但并不实用。本书均按照实际设计思路,先设计完成一个零件,然后其他零件基本都在装配工作台完成,请读者仔细体会这样的设计方法。

（1）进入装配设计工作台

单击CATIA界面上面的【开始】→【机械设计】→【装配设计】,进入【装配设计】工作台。

（2）导入【滑块】零件

单击主菜单中的【窗口】,在出现的下拉菜单中选择【水平平铺】。在图形区装配零件和1.1节设计的滑块水平平铺,同时显示出来。在滑块零件的模型树上,选中零件名称“滑块”,用鼠标拖动到装配图的模型树,放在零件名称“Product.1”上。用这种方式,可以直接将零件导入到装配图中。

（3）插入新零件

将滑块零件关闭。单击主菜单中的【插入】按钮,在出现的下拉菜单中选择【新建零部件】,然后在左边的模型树中单击零件名称“Product.1”,这样会在装配图内插入一个新零件。单击零件名称【Product.1】后,出现一个对话框【新部件：原点】,提示用户如何定义新零件的原点。单击对话框内的【是】按钮,定义新零件的原点与组件的原点重合。在装配零件的模型树上出现一个新零件【Part1.1】。

（4）设置新零件草图

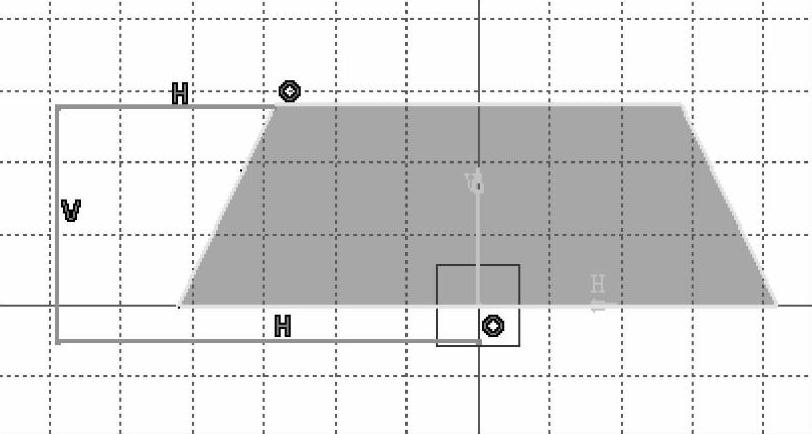

将左边模型树中Part1零件的元素展开,双击该零件的名称Part1,这样可以直接由装配设计工作台转到零件设计工作台。选中左边模型树中【xy平面】。在【草图编辑器】工具栏中单击草图图标,进入【草图设计】工作台。
