设计滑块零件的方法与步骤
【摘要】：本节设置的滑块是一个运动件,后面步骤中这个零件在固定件上滑动。进入零件设计工作台在桌面上双击CATIA的图标进入CATIA软件,或者从菜单选择CATIA,运行该软件。单击工具栏中的退出工作台图标,重新进入工作台。图1-1 一条折线拉伸生成实体单击工具栏中的凸台图标,出现对话框。单击对话框内的按钮,生成滑块零件。左边模型树上零件的名称更改为“滑块”。
本节设置的滑块是一个运动件,后面步骤中这个零件在固定件上滑动。
（1）进入零件设计工作台
在桌面上双击CATIA的图标
进入CATIA软件,或者从【开始】菜单选择CATIA,运行该软件。进入CATIA软件的界面后,单击【开始】→【机械设计】→【零件设计】,进入【零件设计】工作台。
（2）绘制多边形草图
单击选中左边模型树中【xy平面】,在【草图编辑器】工具栏中单击草图图标
,进入【草图编辑器】工作台。
单击【轮廓】工具栏内的轮廓图标
,绘制一个折线形状,下面的水墙边与H轴重合,折线的起点在原点,终点在V轴上,如图1-1所示。
单击【操作】工具栏内的镜像图标
,然后在图邢中选中V轴,形成折线关于V轴的对称线。
单击【工作台】工具栏中的退出工作台图标
,重新进入【零件设计】工作台。

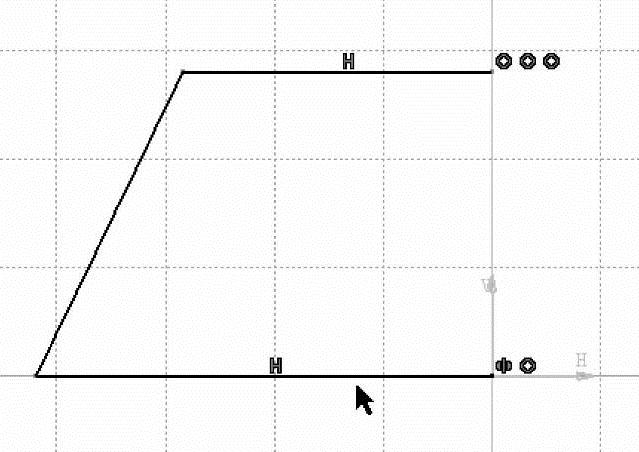

图1-1 一条折线
（3）拉伸生成实体
单击【基于草图的特征】工具栏中的凸台图标
,出现【定义凸台】对话框。在【第一限制】区内,在【类型】下拉列表框内选择默认的【尺寸】,在【长度】栏内填上厚度100mm（原来默认的设置是20mm）。单击【预览】按钮,先看一下立体图效果。单击对话框内的【确定】按钮,生成滑块零件。
（4）修改零件名称
在左边的模型树单击选中零件名称【Part1】。单击鼠标右键,出现右键快捷菜单选项。选择下拉菜单中的【属性】选项,选择后出现【属性】对话框。单击对话框内的【产品】选项卡,在【零部件号】栏内填上零件的名称【滑块】。单击【属性】对话框内的【确定】按钮,完成零件名称设置。左边模型树上零件的名称更改为“滑块”。单击【标准】工具栏中的保存文件图标
将该零件保存。
