1.架空线路杆塔接地的标准要求

对架空线路杆塔的接地电阻和形式在电力行业标准DL/T 620—1997《交流电气装置的过电压保护和绝缘配合》、DL/T 621—1997《交流电气装置的接地》中都提出了具体的要求，为设计、安装和改造架空线路杆塔接地装置提供了依据。

输电线路杆塔均全线架设避雷线。有避雷线的线路每基杆塔不连避雷线时，其工频接地电阻在雷季且土壤干燥时，不宜超过表1-3-4所列的数值。

表1-3-4　有避雷线的线路杆塔接地电阻

pagenumber_ebook=129,pagenumber_book=118

雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，应改善接地装置，适当提高绝缘水平或架设耦合地线。

2.杆塔接地形式

DL/T 621—1997的6.3条还对高压架空线路杆塔接地装置的形式做了具体的要求。

（1）在土壤电阻率ρ≤100Ω·m的潮湿地区，可利用杆塔和钢筋混凝土杆自然接地，对发电厂、变电站的进线段应另设雷电保护接地装置。在居民区，当自然接地电阻符合要求时，可以不设人工接地装置。

（2）在土壤电阻率100Ω·m＜ρ≤300Ω·m的地区，除利用铁塔和钢筋混凝土杆的自然接地外，并应增设人工接地装置，接地极埋设深度不宜小于0.6m。

（3）在土壤电阻率300Ω·m＜ρ≤2000Ω·m的地区，可采用水平敷设的接地装置，接地极埋设深度不宜小于0.5m。

（4）在土壤电阻率ρ＞2000Ω·m地区，可采用6～8根总长不超过500m的放射形接地极或连续伸长接地极。放射形接地极可采用长短结合的方式。接地极埋设深度不宜小于0.3m。

（5）居民区和水田中的接地装置，宜围绕杆塔基础敷设成闭合环形。（6）放射形接地极的最大长度，应符合表1-3-5的要求。

表1-3-5　杆塔放射形接地极每根的最大长度(https://www.chuimin.cn)

pagenumber_ebook=129,pagenumber_book=118

（7）在高土壤电阻率地区采用放射形接地装置时，当在杆塔基础的放射形接地极每根长度的1.5倍范围内有土壤电阻率较低的地带时，可部分采用引外接地或其他措施。

（8）雷电活动强烈的地方和经常发生雷击故障的杆塔和线段，应改善接地装置，架设避雷线，使用加强绝缘或架设耦合地线。

（9）钢筋混凝土杆铁横担和钢筋混凝土横担线路的避雷线支架、导线横担与绝缘子固定部分或瓷横担固定部分之间，宜有可靠的电气连接并与接地引下线相连。主杆非预应力钢筋如上、下已通知绑扎或焊接的形式连成电气通路，则可兼作接地引下线。

利用钢筋兼作接地引下线的钢筋混凝土电杆，其钢筋与接地螺母、铁横担间应有可靠的电气连接。

（10）35kV及以上线路互相交叉或与较低电压线路、通信线路交叉时，交叉档两端的钢筋混凝土或铁搭（上、下方线路共4基）不论有无避雷线，均应接地。

3.常用杆塔接地装置

输电线路杆塔接地以防雷为主要目的，因而在架空线路杆塔接地装置的设计时就要考虑如何降低杆塔接地装置的冲击接地电阻，但在实际工程中仍以测试工频接地电阻为主。在特殊地段需要知道冲击接地电阻值时，可用工频接地电阻乘以冲击系数，从而求得冲击接地电阻。

常用杆塔接地装置及参数如表1-3-6所示。不同土壤电阻率地区的线路典型接地装置如表1-3-7所示。

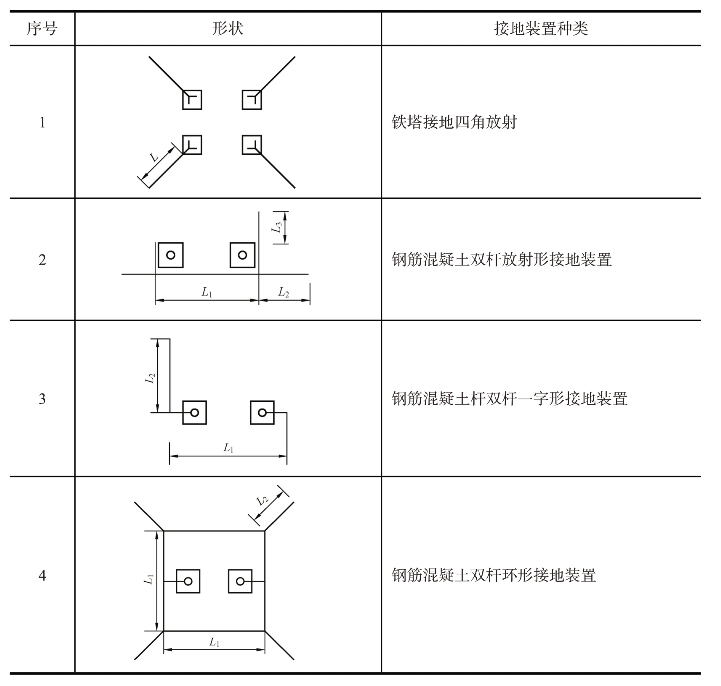

表1-3-6　常用杆塔接地装置及参数

pagenumber_ebook=130,pagenumber_book=119

注：L1、L2、L3、L——接地体的长度。

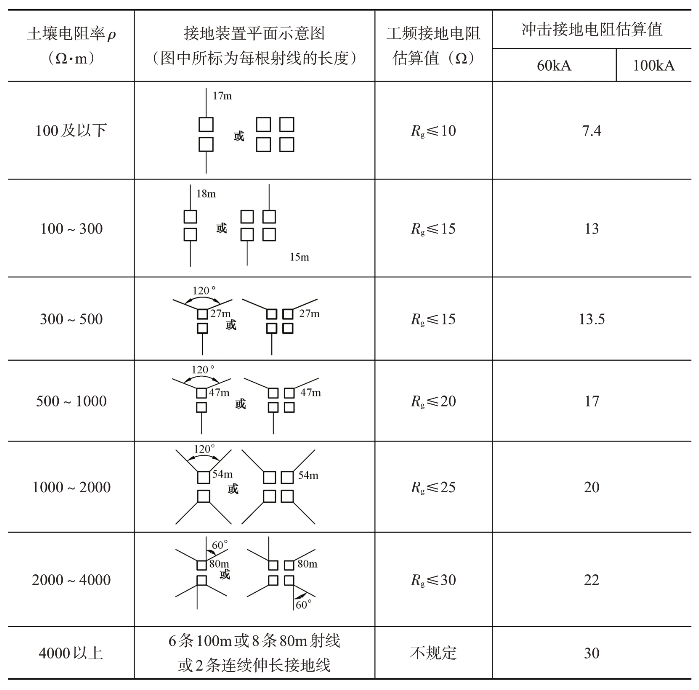

表1-3-7　不同土壤电阻率地区的线路典型接地装置
