机电安装图的识读方法

【摘要】:2)物理特性表包括导线和地线的截面积、计算外径、弹性系数、线膨胀系数、计算拉断力、最大使用张力与平均运行张力。求观测档弧垂的值。解:通过插值法求出20℃代表档距lnp和下弧垂fnp由图1-3-11可知,400m档距对应的弧垂为9.775m,350m档距对应的弧垂为7.318m。该表中数值已考虑导线初伸长对弧垂的影响,采用降温补偿法,已降温25℃。

1.导地线应力特性曲线图(表)

导线和地线应力特性曲线图(表)包括导线、避雷线力学特性曲线图(表)和架线弧垂特性曲线图(表)两部分。

(1)导地线力学特性曲线图(表)

导线和地线应力特性图(表)主要反应该线路选用的导线、地线型号,以及导线和地线在不同气象区、不同代表档距条件下所受的应力情况,如图1-3-8~图1-3-10所示,内容包括:

1)应力特性曲线图(表)反应在不同最低气温、平均气温、最大风速(应注明计算的线条实际高度及基本风速)、覆冰、最高气温、安装、外过有风、外过无风、内过电压等工况时各档内导地线的应力。

2)物理特性表包括导线和地线的截面积、计算外径、弹性系数、线膨胀系数、计算拉断力、最大使用张力与平均运行张力。单位比载表包括自重、冰重、风荷重及综合荷重等。

3)气象参数表列出工况、冰厚、风速和气温。

(2)导地线架线弧垂特性曲线图(表)

导线和地线架线弧垂特性曲线图(表)反映了导线或避雷线在不同气温(一般是取线路通过地区的最高气温和最低气温)、不同代表档距条件下的架线弧垂表,便于导线和避雷线施工时计算观测档弧垂,如图1-3-11和图1-3-12所示。

2.金具与绝缘子组装图

这类图纸作为施工示意图,没有具体比例要求。这类图纸识图主要是核对图中各元件的排列顺序、各元件的编号与绝缘子组合顺表是否一致,材料表中的材料型号是否正确,其次是图纸上附有的施工要求和说明。金具与绝缘子组装图如图1-3-13、图1-3-14所示。主要包括下列内容。

(1)不同导线绝缘子串形式(包括不同的绝缘子串形式、吨位、联数、挂点数和长度;导线悬垂I串、V串、L串、下垂式及上扛式等;跳线串(含各种刚性跳线、换位塔跳线串);导线正、倒挂耐张串,进出线档耐张串)。

(2)不同形式的地线金具串。

(3)可能的非标金具元件加工图。

(4)耐张串长度调整表。

3.观测档弧垂计算

观测档,是指在紧线时用于观测导地线弧垂(也称驰度)的线档。

导地线架线弧垂原则上由设计单位给定。根据被观测耐张段的规律档距(代表档距)lnp,从放线曲线(或架线弧垂表)中可查得在某温度下导地线的弧垂fnp,然后再按下式计算可得观测档的弧垂(实际计算中要考虑导地线初伸长的影响):

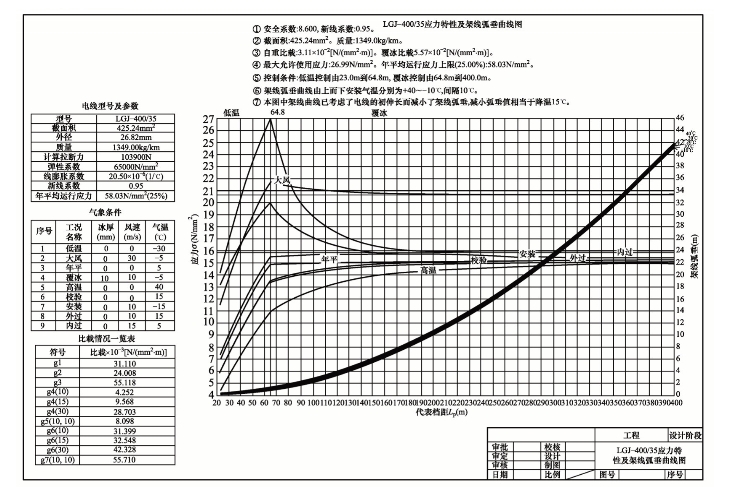

图1-3-8 导线和避雷器应力特性曲线及架线弧垂曲线图

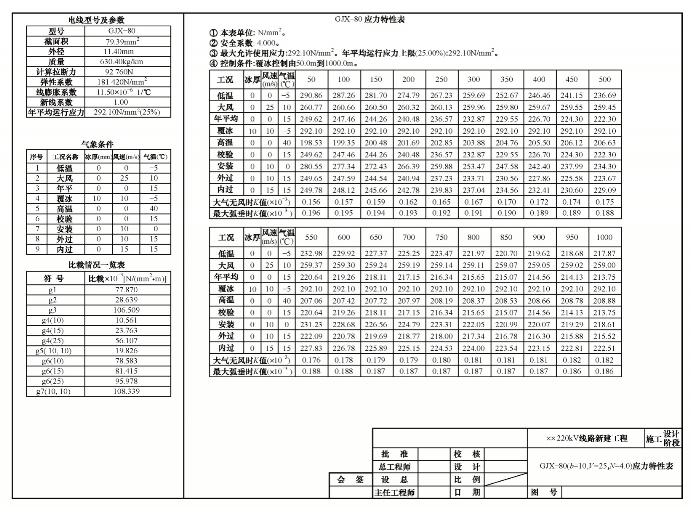

图1-3-9 导线应力特性表

图1-3-10 地线应力特性表

图1-3-11 导线架线弧垂表

图1-3-12 地线架线弧垂表

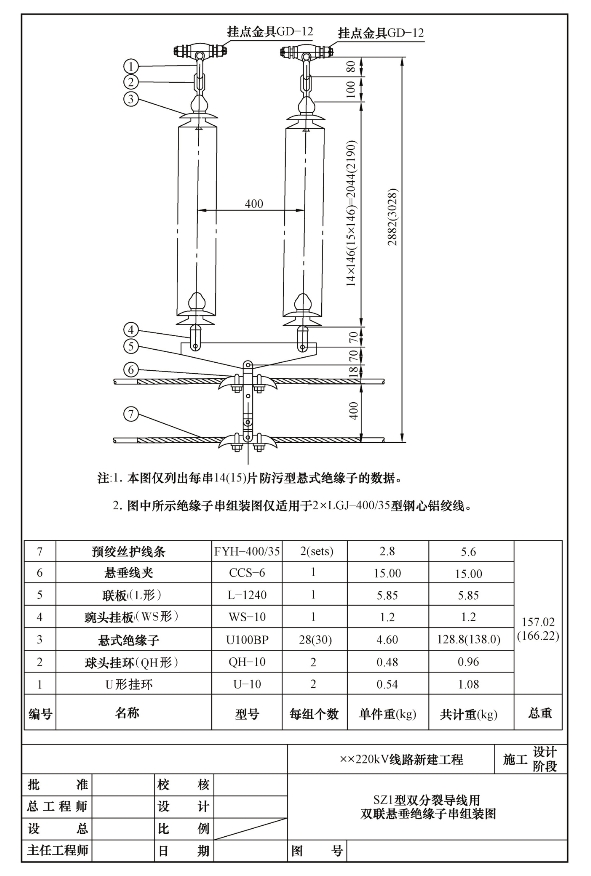

图1-3-13 绝缘子组装图

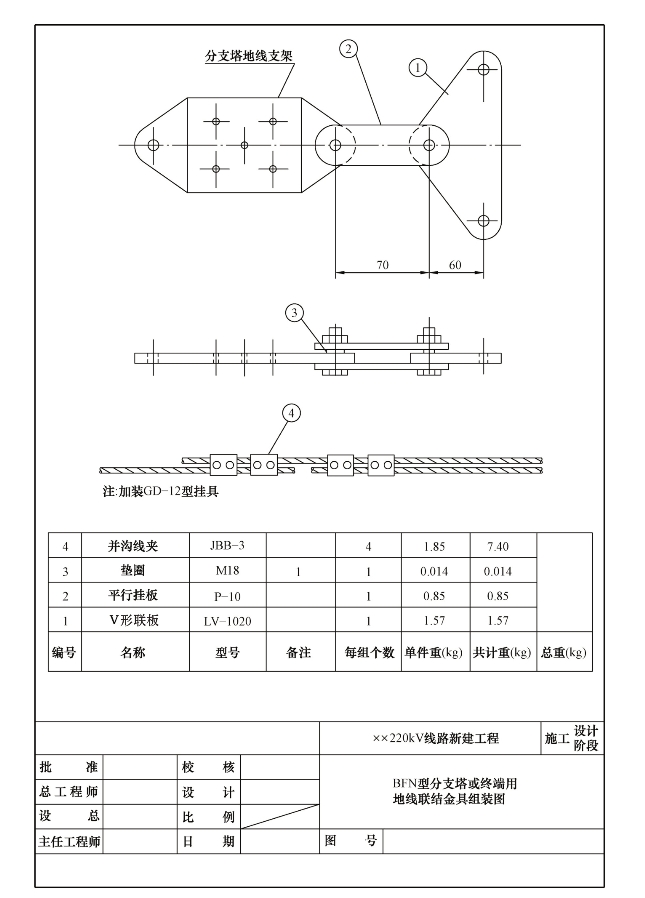

图1-3-14 地线金具组装图

式中,φ为观测档悬挂点高差角,φ≤6°或时,可不计悬点高差影响,取sec φ=1;

fnp为代表档距在某一温度下的弧垂,m;

lnp为某一耐张段的代表档距,m;

l为观测档档距,m;

h为观测档两悬挂点之高差值,m。

【例1-3-1】:已知某线路耐张段的代表档距为380m,所选观测档档距为325m、悬挂点高差角为5°,该线路架线弧垂表如图1-3-1所示。求观测档弧垂的值(施工时现场气温为20℃)。

解:

(1)通过插值法求出20℃代表档距lnp和下弧垂fnp

由图1-3-11可知,400m档距对应的弧垂为9.775m,350m档距对应的弧垂为7.318m。该表中数值已考虑导线初伸长对弧垂的影响,采用降温补偿法,已降温25℃。

(2)计算20℃时观测档弧垂f
