1.铁塔型号

1）表示铁塔用途分类的代号有：Z——直线塔、J——转角塔、K——跨越塔、ZJ——直线转角塔、D——终端塔、H——换位塔、N——耐张塔、F——分支塔。

2）表示铁塔外形或导线、地线布置形式的代号有：S——上字形、Q——桥形、C——叉骨形、B——酒杯形、M——猫头塔、Me——门形、Yu——鱼叉形、Gu——骨形、V——V形、Sz——正伞形、J——三角形、SD——倒伞形、G——干字形。

3）表示铁塔承力公式代号有：L——拉线式，自立式不表示。

4）铁塔型号表示方法：

铁塔命名主要由铁塔的用途、外形、组立方式、线路电压代号、设计序号等五部分组成，线路电压+用途代号+型式代号+承力方式代号+设计序号。铁塔产品型号表示如下：

pagenumber_ebook=116,pagenumber_book=105

其中，1——线路电压代号；2——用途代号；3——形式代号；4——组立方式代号；5——设计序号。

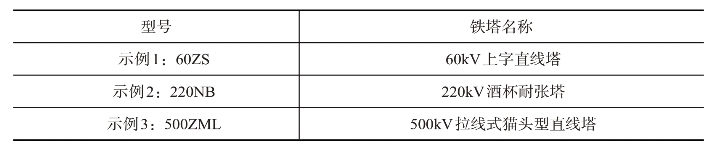

铁塔型号示例如表1-3-3所示。

表1-3-3　铁塔型号示例

pagenumber_ebook=116,pagenumber_book=105

2.原材料代号

等边角钢：∠边宽×厚，如∠30×3。

不等边角钢：∠长边宽×短边宽×厚，如∠75×50×6。

槽钢：［槽高，如［8。

垫圈：＿厚度，如＿8。

圆钢：φ直径，如φ16。

钢板：＿厚度，如＿4。

扁钢：＿厚度×宽度，如＿5×100。

螺栓、脚钉：M直径，如M16。

数字未注明者其单位为mm。
