基础结构图用于清楚地展示基础的内部结构,假想用贴近首层地面并与之平行的剖切平面把整个建筑物切开,移走上半部分,剩下下半部分,再假想把基础周围的回填土挖出,使整个基础裸露出来。基础结构图是表达基础结构布置及详细构造的图样,如图1-3-4所示。它包括基础平面图、基础详图及材料列表。
基础平面图是将剖切后裸露出的基础向水平投影面做投影而得到的剖面图,主要表达基础的平面位置、基础沉降观测点的设置、基础保护措施。耐张塔还包括跨越侧和非跨越侧的线路方向及转角度数、基础的预偏方向及预偏值。
基础详图是将基础垂直切开所得到的断面图(对独立基础,有时还附一单个基础的平面详图)。基础详图主要表达基础的形状、尺寸、材料、构造及基础的埋置深度,以及配筋图中应绘出平、剖面及配筋,标注总尺寸、分尺寸和定位尺寸,说明受力钢筋的保护层厚度、钢筋锚固长度、搭接长度、连接方式及要求、施工缝的位置及处理要求。
基础详图中各种基础的图示方法有所不同,图1-3-5列举了常见的条形基础和独立基础的基础详图。图1-3-5(a)为钢筋混凝土条形基础,它包括基础、基础圈梁和基础墙三部分。从室内地坪-2.400到-3.500为基础墙体,它是370mm厚的砖墙(-3.500以上100mm高墙厚490mm)。在距室内地坪-2.400以下60mm,有一道粗实线表示防潮层。从-3.500到-4.000为基础大放脚,高度为500mm,宽度为2400mm,在基础底板配有双层φ10@200的钢筋。基础圈梁JQL与基础大放脚浇筑在一起,顶面标高为-3.500,其截面的宽度为450mm,高度为500mm,配筋为上下各4φ14的钢筋,箍筋为φ8@200的双肢箍。基础下有100厚的C10素混凝土垫层。

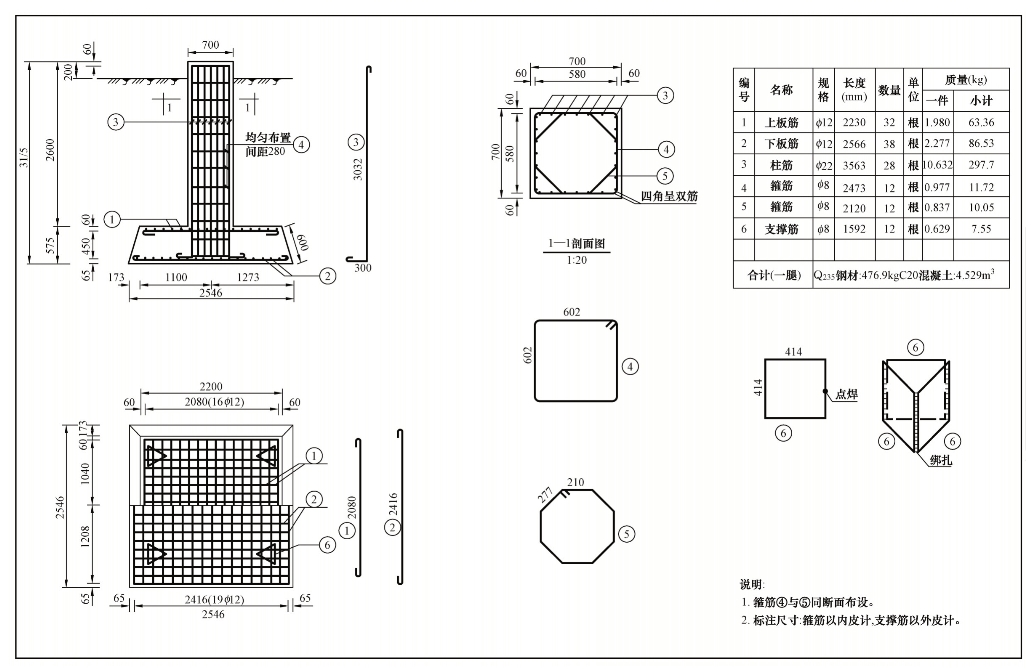

图1-3-4 基础结构图
图1-3-5(b)为一个锥形的独立基础。它除了画出垂直剖视图外还画出了平面图。垂直剖视图清晰地反映了基础柱、基础及垫层三部分。基础底部为2000mm×2200mm的矩形,基础为高600mm的四棱台形基础,底部配置了φ8@150、φ8@100的双向钢筋。基础下面是C10素混凝土垫层,高100mm。基础柱尺寸为400mm×350mm,预留插筋8φ16,钢筋下端直接插入基础内部,上端与柱中的钢筋搭接。

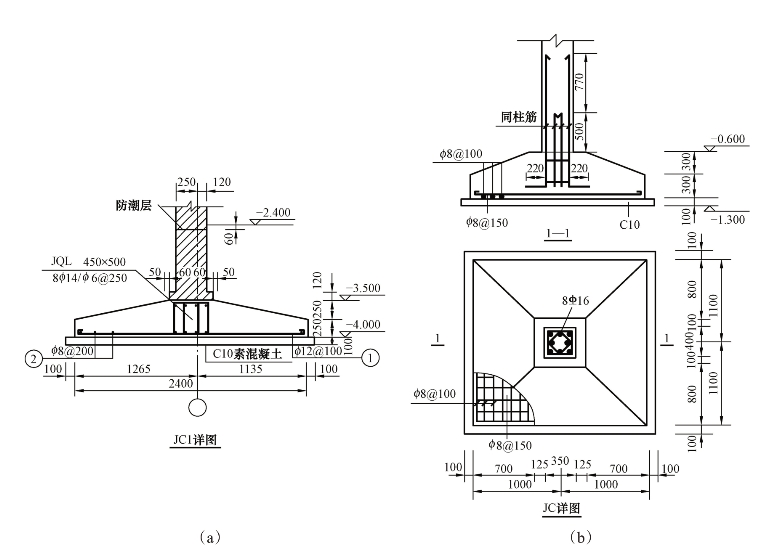

图1-3-5 基础详图
(a)钢筋混凝土条形基础详图(b)独立基础详图
