1.热扎钢筋等级及规格

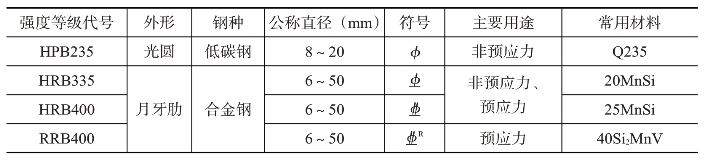

热扎钢筋等级和及规格如表1-3-1所示。

表1-3-1　热扎钢筋等级和及规格

pagenumber_ebook=111,pagenumber_book=100

2.钢筋的标注

在图样中一般采用引出线的方法，具体有以下两种标注方法：

（1）标注钢筋的根数、直径和等级，如3φ20中，3表示钢筋的根数为3根，φ表示钢筋等级直径符号，20表示钢筋直径为20mm。

（2）标注钢筋的等级、直径和相邻钢筋中心距，如φ8@200中，φ表示钢筋等级直径符号，8表示钢筋直径为8mm，@表示相等中心距符号，200表示相邻钢筋的中心距≤200mm。

3.一般钢筋的表示方法

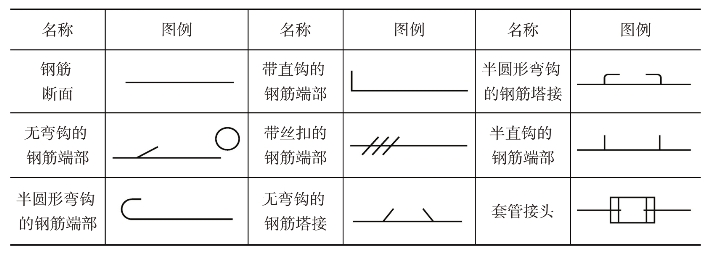

一般钢筋的表示方法如表1-3-2所示。

表1-3-2　一般钢筋的表示方法

pagenumber_ebook=111,pagenumber_book=100

4.箍筋的表示方法

（1）φ10@100∕200（2）表示箍筋为φ10，加密区间距为100mm，非加密区间距为200mm，全为双肢箍。

（2）φ10@100∕200（4）表示箍筋为φ10，加密区间距为100mm，非加密区间距为200mm，全为四肢箍。

（3）φ8@200（2）表示箍筋为φ8，间距为200mm，双肢箍。

（4）φ8@100（4）∕150（2）表示箍筋为φ8，加密区间距为100mm，非加密区间距为100mm，四肢箍，非加密区间距为150mm，双肢箍。

箍筋的肢数是看梁同一截面内在高度方向箍筋的根数，如图1-3-3所示。

单肢箍：在钢筋工程中，以梁断面钢筋为例，箍筋的每一个立边叫作一个肢，一个立边的箍筋称为单肢箍。

双肢筋：闭合矩形的箍筋因为有两个立边，称为双肢箍。

四肢筋：由两个双肢箍筋组合而成的一组箍筋称为四肢箍。

pagenumber_ebook=112,pagenumber_book=101

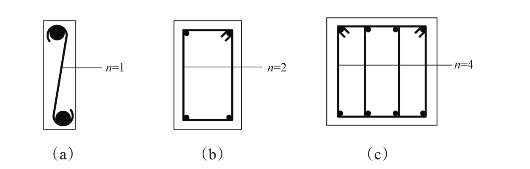

图1-3-3　箍筋的肢数

（a）单肢箍（b）双肢箍（c）四肢箍
