如何识读平断面图?

【摘要】:平断面图通常是按照一定比例,将现场测量的有关数据描绘在专用的方格纸上。纵断面图的比例为1/500,平面图的比例为1/5000。220kV及以上送电线路,要求测出线路中心线两侧各30m以内的地物,其余采取目测。

线路平断面图由线路沿线(线路中心线向两侧扩展一定距离)的平面图和纵断面图组合成,是线路测量人员的测量结果。平断面图通常是按照一定比例,将现场测量的有关数据描绘在专用的方格纸上。纵断面图的比例为1/500,平面图的比例为1/5000。

平断面图大致包含以下几个内容:高程标尺、杆塔型号、杆塔呼称高、桩位号、施工基面图、交叉跨越物高度等。

1.断面图

断面图是沿线路中心绘制的剖面图,通过它可以看出线路经过地段的地形断面情况、各杆位之间地面相对高差、导线对地的距离、驰度及交叉跨越的立面情况。

线路断面图要求严格,有一定的比例要求,一般情况高度比例是1/500,但因地形或其他原因,设计上也有采用其他比例的情况。断面图在平面图的下方。

2.平面图

平面图包括各种杆塔档距、里程、标高、耐张段长度、代表档距等。平面图主要描述线路中心两侧各50m通道范围内各种跨越物与线路的交叉角度、与线路平行接近的位置,线路中心附近的各种建筑物位置和接近距离,其他异样地形的位置、范围等情况。220kV及以上送电线路,要求测出线路中心线两侧各30m以内的地物,其余采取目测。220kV以下送电线路,要求测出线路中心线两侧各20m以内的地物,其余采取目测。

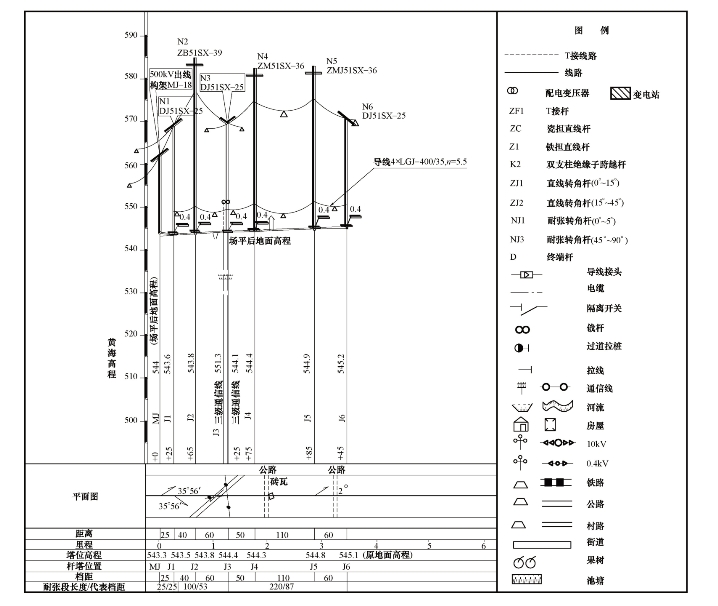

图1-3-1所示的平断面图表明线路的情况是:在线路出线门型构架处有35°56"的左转角,在N1号杆处有35°56"的右转角,N2~N5段为线路的直线部分,N5杆处有2°的小转角。跨越情况:在N3~N4处跨越了一条通信线路,在N4~N5间跨越了一条公路和一处石棉瓦房、N5~N6号杆之间跨越了一条公路。

图1-3-1 平断面图
