如何选择适合的防护安全用具

为了保证电力工人在生产中的安全和健康，除在作业中使用基本安全用具和辅助安全用具外，还应使用必要的防护安全用具，如安全带、安全帽、安全绳、护目镜等，这些防护用具的作用是其他安全用具不能代替的。

1.安全带

（1）作用

安全带是高处作业人员预防坠落伤亡的防护用品，它广泛用于发电、供电、火（水）电建设和电力机械修造部门。在架空输配电线路杆塔上进行施工安装、检修作业时，为防止作业人员从高空摔跌，必须使用安全带。双保险安全带实物如图1-2-63所示。

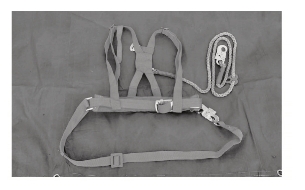

图1-2-63　双保险安全带

（2）类型和结构

安全带是由带子、绳子和金属配件组成的。根据作业性质的不同，其结构形式也有所不同，主要有围杆作业安全带、悬挂作业安全带两种，如图1-2-64所示。

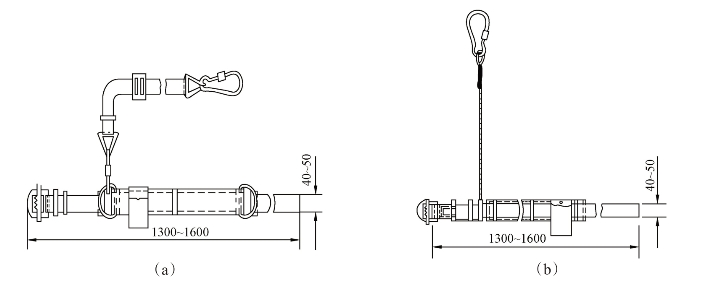

图1-2-64　安全带结构示意图

（a）围杆带（b）悬挂带

（3）适用范围

围杆作业安全带适用于电工、线路检修和巡视、电信工杆上作业；悬挂安全带适用于建筑、安装等工作。

（4）材料

安全带由绳用锦纶、维尼纶、蚕丝等材料制作，但因蚕丝原料少、成本高，故目前多以锦纶为主要材料。电工围杆带可用黄牛革制作，金属配件用普通碳素钢或铝合金钢制作。

（5）质量标准

安全带的质量指标主要是破断强度，即要求安全带在一定静拉力试验时不破断为合格；在冲击试验时，以各配件不破断为合格。

（6）使用和保管注意事项

1）安全带使用前必须做一次外观检查，如发现破损、变质及金属配件有断裂者，应禁止使用。平时不用时，也应一个月做一次外观检查。

2）安全带应高挂低用或水平拴挂。高挂低用就是将安全带的绳挂在高处，人在下面工作；水平拴挂就是使用单腰带时，将安全带系在腰部，绳的挂钩挂在和带同一水平的位置，人和挂钩保持差不多等于绳长的距离。切忌低挂高用，并应将活梁卡子系紧。

3）安全带使用和存放时，应避免接触高温、明火和酸类物质，以及有锐角的坚硬物体和化学药物。

4）安全带可放入低温水中，用肥皂轻轻擦洗，再清水漂干净，然后晾干，不允许浸入热水中，以及在日光下曝晒或用火烤。

5）安全带上的各种部件不得任意拆掉，更换新绳时要注意加绳套。安全带的使用期为3～5年，发现异常应提前报废。

（7）试验及标准

安全带的试验周期为半年，试验标准如表1-2-11所示。

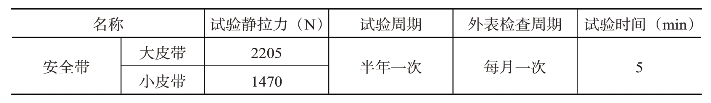

表1-2-11　安全带试验标准

2.安全帽

（1）作用

安全帽是用来保护使用者头部或减缓外来物体冲击伤害的个人防护用品，广泛应用于电力系统生产、基建修造等工作场所，预防从高处坠落的物体（器材、工具等）对人体头部的伤害。在架空线路安装及检修时，为防止杆塔上的人员和工具器材、构架相互碰撞而使头部受伤，或杆塔上工作人员失落的工具和器件击伤地面人员，因此无论高处作业人员及地面配合人员都应佩戴安全帽。其实物如图1-2-65所示。

（2）保护原理

安全帽对头颈部的保护基于两个原理：

1）使冲击载荷传递分布在头盖骨的整个面积上，避免打击一点。

2）头与帽顶空间位置构成一个能量吸收系统，起到缓冲作用，因此可减轻或避免伤害。

（3）结构

普通型安全帽主要由以下几部分构成：

1）帽壳。安全帽的外壳，包括帽舌、帽檐。帽占位于眼睛上部的帽壳伸出部分；帽檐是指帽壳周围伸出的部分。

2）帽衬，帽壳内部部件的总称，由帽箍、顶衬、后箍等组成。帽箍为围绕头围部分的固定衬带；顶衬为与头顶部接触的衬带；后箍为箍紧于后枕骨部分的衬带。

3）下颏带，为戴稳帽子而系在下颊上的带子。

4）吸汗带，包裹在帽箍外面的吸汗材料。

5）通气孔，使帽内空气流通而在帽壳两侧设置的小孔。

帽壳和帽衬之间有2～5cm的空间，帽壳呈圆弧形，其内部结构如图1-2-66所示。帽衬分为单层的和双层的两种，双层的更安全。安全帽的重量一般不超过400g。帽壳用玻璃钢、高密度低压聚乙烯（塑料）制作，颜色一般以浅色或醒目的蓝色、白色和浅黄色为多。

图1-2-65　安全帽

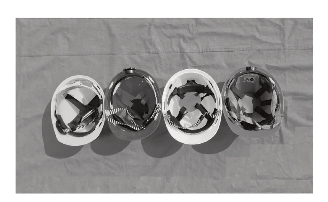

图1-2-66　安全帽的内部结构

（4）技术性能

1）冲击吸收性能。试验前按要求处理安全帽，用5kg重的钢锭自1m高度落下，打击木质头模（代替人头）上的安全帽，进行冲击吸收试验，头模所受冲击力的最大值不应超过4.9kN（500kgf）。

2）耐穿透性能。用3kg重的钢锭自1m高处落下，进行耐穿透试验，钢锥不与头模接触为合格。

3）电绝缘性能。用交流电1.2kV试验1min，泄漏电流不应超过1mA。

此外，安全帽还有耐低温、耐燃烧、侧向刚性等性能要求。冲击吸收试验的目的是观察帽壳和帽衬受冲击力后的变形情况；穿透试验是用来测定帽壳强度，以了解各类尖物扎入帽内时是否对人体头部造成伤害。

安全帽的使用期限视使用状况而定。若使用、保管良好，可使用5年以上。

3.携带型短路接地线

（1）接地线的作用

当对高压设备进行停电检修或进行其他工作时，接地线可防止设备突然来电和邻近高压带电设备产生感应电压对人体的危害，还可用于放尽断电设备的剩余电荷。接地线外形如图1-2-67所示。

（2）组成

携带型接地线结构如图1-2-68所示，由以下几部分组成。

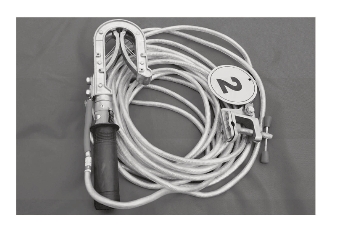

图1-2-67　接地线实物图

图1-2-68　接地线结构图

1，4，5—专用夹头；2，3—软铜线

1）专用夹头（线夹）。专用夹头有连接接地线到接地装置的专用夹头4，连接短路线到接地线部分的专用夹头5和短路线连接到母线的专用夹头1。

2）多股软铜线。其中相同的3根短的软铜线2接3根相线，它们的另一端短接在一起；一根长的软铜线3连接接地装置。多股软铜线的截面应符合短路电流的要求，即在短路电流通过时，铜线不会因产生高热而熔断，且应保持足够的机械强度，故该铜线截面不得小于25mm2。铜线截面的选择应视该接地线所处的电力系统而定。系统规模较大的，短路容量也大，这时应选择较大截面的短路铜线。

（3）装拆顺序

接地线装拆顺序的正确与否是很重要的。装设接地线必须先接接地端，后接导体端，且必须接触良好；拆接地线的顺序与此相反。

（4）使用和保管注意事项

1）使用时，接地线的连接器（线卡或线夹）装上后接触应良好，并有足够的夹持力，以防短路电流幅值较大时，由于接触不良而熔断或因电动力的作用而脱落。

2）应检查接地铜线和三根短接铜线的连接是否牢固，一般应由螺钉拧紧后，再加焊锡焊牢，以防因接触不良而熔断。

3）装设接地线必须由两人进行，装、拆接地线均应使用绝缘棒和戴绝缘手套。

4）接地线在每次装设前应经过详细检查，损坏的接地线应及时修理或更换，禁止使用不符合规定的导线作接地线或短路线之用。

5）接地线必须使用专用线夹固定在导线上，严禁用缠绕的方法进行接地或短路。

6）每组接地线均应编号，并存放在固定的地点，存放位置亦应编号。接地线号码与存放位置号码必须一致，以免在复杂的系统中进行部分停电检修时，发生误拆或忘拆地线造成事故。

7）接地线和工作设备之间不允许连接隔离开关或熔断器，以防它们断开时，设备失去接地，使检修人员发生触电事故。

8）装设的接地线的最大摆动范围与带电部分的安全距离如表1-2-12所示。

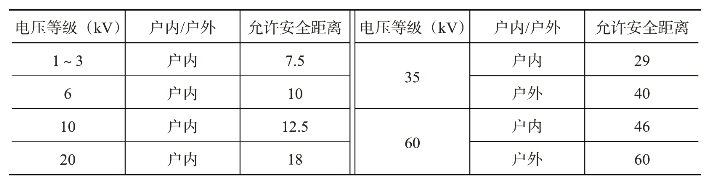

表1-2-12　接地线与带电设备的允许安全距离

4.个人保安线

（1）个人保安线的作用

工作地段如有邻近、平行、交叉跨越及同杆架设线路，为防止停电检修线路上感应电压伤人，在需要接触或接近导线工作时，应使用个人保安线，如图1-2-69所示。

图1-2-69　个人保安线

（2）使用和保管注意事项

1）个人保安线是个人的安全工具，不得作为他用，不得高空抛落等。使用前应检查其完好程度，如损坏可送交厂方修理或报废补缺，使用年限为3年。

2）个人保安线连接应在停电、验电、接地各项安全措施落实许可工作后进行。个人保安线应在杆塔上的作业人员接触或接近导线的作业开始前挂接，作业结束脱离导线后拆除。装设时，应先接接地端，后接导线端，且接触良好，连接可靠；拆卸个人保安线的顺序与此相反。

3）在工作票上应注明当天使用的个人保安线数量及编号。工作结束后，应核实拆除的个人保安线数量及编号，防止漏拆造成带保安线合闸事故。

4）个人保安线应使用有透明护套的多股软铜线，截面积不得小于16mm²，且应带有绝缘手柄或绝缘部件。严禁以个人保安线代替接地线。

5.临时遮拦

（1）作用

这是用来防护工作人员意外碰触或过分接近带电体而造成人员触电事故的一种防护用具；也可作为工作设置与带电设备之间的安全距离不够时的安全隔离装置。

（2）制作

临时遮拦可用干燥木材、橡胶或其他坚韧绝缘材料制成，不能用金属材料制作，高度至少应有1.7m，应安置牢固，并悬挂“止步，高压危险！”的标示牌，如图1-2-70所示。

对于35kV及以下设备的临时遮拦，若因干燥特殊需要，可用绝缘挡板与带电部分直接接触，但挡板高度和绝缘性能要满足相关要求。

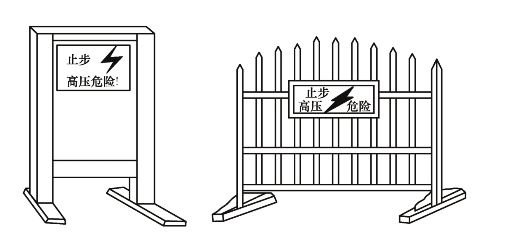

图1-2-70　临时遮拦

6.脚扣

（1）脚扣基本结构

脚扣又叫铁脚，是攀登电杆的工具。它分两种：一种是扣环上制有铁齿，供登木杆使用，如图1-2-71（a）所示；另一种在扣环上裹有橡胶，供登混凝土杆用，如图1-2-71（b）所示。用脚扣攀登电杆的速度较快。

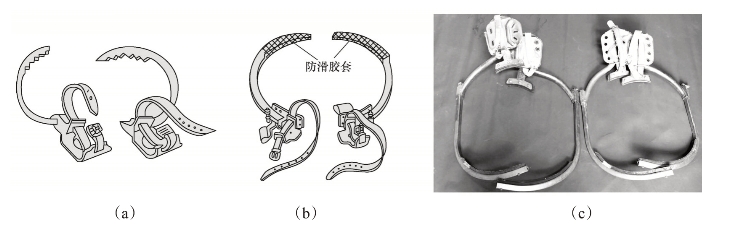

图1-2-71　脚扣示意图

（a）登木杆用的脚扣（b）登混凝土电杆用的脚扣（c）脚扣实物图

（2）脚扣使用方法

登杆方法容易掌握，具体使用方法介绍如下：

1）向上攀登。在地面套好脚扣，登杆时按照自身习惯，可任意用一只脚向上跨扣（跨距大小根据自身条件而定），同时用与上跨脚同侧的手向上扶住电杆；然后另一只脚再向上跨扣，同时另一只手也向上扶住电杆，如图1-2-72中步骤3所示的上杆姿势。以后步骤重复，只需注意两手和两脚的协调配合，当左脚向上跨扣时，左手应同时向上扶住电杆；当右脚向上跨扣时，右手应同时向上扶住电杆，沿直线抵达杆上作业点。

2）杆上作业。

a.操作者在电杆左侧工作。此时操作者左脚在下，右脚在上，即身体重心放在左脚，右脚辅助。估测好人体与作业点的距离，找好角度，系牢安全带即可开始作业（必须扎好安全腰带，并且要把安全带可靠地绑扎在电线杆上，以保证在高空工作时的安全）。

b.操作者在电杆右侧作业。此时操作者右脚在下，左脚在上，即身体重心放在右脚，以左脚辅助。同样也是估测好人体与作业点上下、左右的距离和角度，系牢安全带后即可开始作业。

c.操作者在电杆正面作业。此时操作者可根据自身方便采用上述两种方式的一种方式进行作业，也可以根据负荷轻重，材料大小采取一点定位，即两脚同在一条水平线上，用一只脚扣的扣身压扣在另一只脚的扣身上。这样做是为了保证杆上作业时的人体平稳。脚扣扣稳之后，照样选好距离和角度，系牢安全带后进行作业。

3）下杆。杆上工作全部结束，经检查无误后下杆。下杆可根据用脚扣在杆上作业的三种方式进行操作，首先解脱安全带，然后将置于电杆上方侧的（或外边的）脚先向下跨扣，同时与向下跨扣之脚的同侧手向下扶住电杆；然后再将另一只脚向下跨扣，同时另一只手也向下扶住电杆，如图1-2-73中的步骤1和步骤2所示的下杆姿势。以后步骤重复，只需注意手脚协调配合往下就可，直至着地。

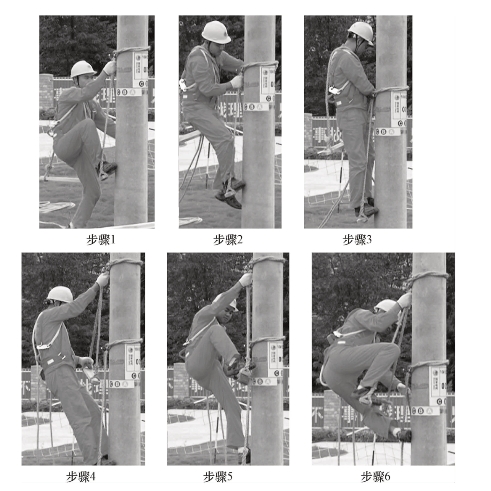

图1-2-72　运用脚扣登杆示意图

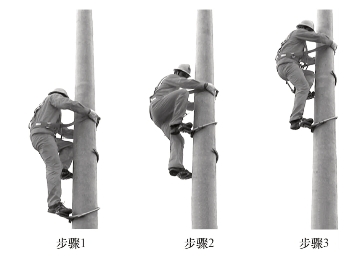

图1-2-73　运用脚扣下杆示意图

为了安全，在登杆前必须对所用的脚扣进行仔细检查，脚扣的各部分有无断裂、锈蚀现象；脚扣皮带是否牢固可靠，脚扣皮带若损坏，不得用绳子或电线捆绑代替。在登杆前，应对脚扣进行人体载荷冲击试验。试验时必须单脚进行，当一只脚扣试验完毕后，再试第二只。冲击试验方法：操作者按图1-2-72中的步骤1所示，登一步电杆后，将整个人的重量加在一只脚扣上，接着试验另一只脚扣。经试验，两只脚扣都没有问题，才能正式进行登杆。

运用脚扣上、下杆的每一步，必须先使脚扣环完全套入，并可靠地扣住电杆，才能移动身体。此点要注意，否则容易造成事故。

脚扣试验压力要调大。定期对脚扣进行静压力试验时，应将试验压力提高。《安规》中脚扣试验静压力为980N，时间为5min，这个试验压力偏小。现在由于生活水平的不断提高，现代人的身材高大，体重都有较大增大，在上杆作业时应考虑人的体重、人上下杆的冲击力、杆上人员承受的材料重量等，因此应将试验压力数据调大，以避免使用脚扣登杆作业时发生断脚扣事故。

7.登高板

（1）登高板简介

登高板又称三角板、蹬板和踏板，是电工攀登电杆及杆上作业的一种工具。登高板由铁钩、麻绳、木板组成。绳钩至木板的垂直长度与使用人的高度相适应，一般应保持作业人员手臂长为宜。板是采用质地坚韧的木材制成的。绳采用16mm直径的三股白棕绳。登高板的木板和百棕绳均应能承受300kg重量，每半年要进行一次载荷试验，在每次登高前应做人员冲击试验。登高板的使用方法要掌握得当，否则发生脱钩或下滑，就会造成人身伤亡事故。

（2）登高板使用方法

1）向上攀登，如图1-2-74所示，其步骤如下。

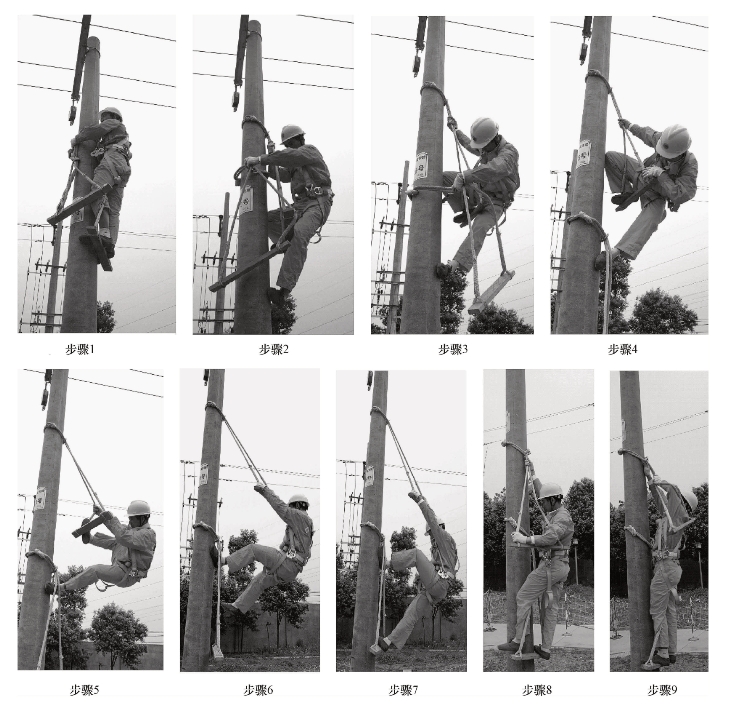

图1-2-74　用登高板登杆示意图

a.左手握住绳子上部，绕过电杆，右手握住绕过来的铁钩，钩子开口应向上（开口向下绳子会滑出）；两只手同时用力将绳子向上甩（超过作业人员举手高度），左手的绳子套在右手的铁钩内，左手拉住绳子往下方用力收紧。如图1-2-74的步骤1所示，把一只登高板勾挂在电杆上，高度恰是操作者能跨上，把另一只登高板背挂在肩上。左手握左面绳子与木板相接的地方，将木板沿着电杆横向右前方推出，右脚向右前方跷起，踩在木板上；接着右手握住钩子下边的两根棕绳，并使大拇指顶住铁钩用力向下拉紧（拉得越紧，套在电杆上的绳子越不会下滑）；左手将木板往左拉，并用力向下按，左脚用力向上蹬跳，右脚应在木板上踩稳，人体向上，登上登高板。如图1-2-74的步骤2所示，操作者两手和两脚同时用力，使人体上升，待人体重心转到右脚，左手即应松去，并趁势立即向上扶住电杆，左脚抵住电杆。如图1-2-74的步骤3所示，当人体上升到一定高度时，应立即松开右手，并向上扶住电杆，且趁势使人体立直，接着用左脚去围绕左边的棕绳。左脚饶过左面的麻绳，站在登高板上两腿需绷直（这样做人不容易向后倒，更安全）。

b.取下背在肩上的另一只登高板，按同样方法在电杆上扣牢。如图1-2-74的步骤4所示，在左脚绕过左面的棕绳后踏入三角档内，待人体站稳后，才可在电杆上一级勾挂另一只登高板，此时人体的平稳是依靠左脚围绕在左面棕绳来维持的。操作者右手握住在电杆上方那只登高板钩子下边的两根绳子，稳住身体，左脚原来在下登高板的绳子前面，现绕回站在木板上，右脚跷起踏在上面登高板的木板上，左手握住上面一只登高板左面绳子和木板相接处用力往上攀登（动作和第一步相同）。如图1-2-74的步骤5所示，右手紧握上面一只登高板的两根棕绳，并用大拇指顶住铁钩，左手握住左边（贴近木板）棕绳，然后左脚从棕绳外退出，改成正踏在三角档内，接着才可使右脚跨上另一只登高板的木板。此时人体的受力依靠右手紧握住两根棕绳来获得，人体的平衡依靠左手紧握左面棕绳来维持。操作者左脚离开下面登高板的过程中，脚应悬在两根绳子间和电杆与绳子的中间，用左脚挡住下面那只登高板，避免下滑，用左手解开下面的登高板。如图1-2-74的步骤6所示，当人体离开下面一只登高板的木板时，则需把下面一只登高板解下，此时左脚必须抵住电杆，以免人体摇晃不稳。左脚提上仍盘绕在左面绳子，站在登高板上。重复上述往上挂登高板的动作，一步一步向上攀登。要注意由于越往上电杆越细，登高板放置的档距也应逐渐缩小。

2）杆上作业。

a.站立方法。如图1-2-75所示，两只脚内侧夹紧电杆，这样登高板不会左右摆动。

b.安全带束腰位置。刚开始学习当电工的人一般都喜欢把安全带束在腰部，但杆上作业时间一般较长，腰部是承受不了的，正确位置是束在腰部下接近臀部位置，这样不仅工作时间较长，而且人的后仰距离也可更大，但安全带不能束得太松，以不滑过臀部为准。

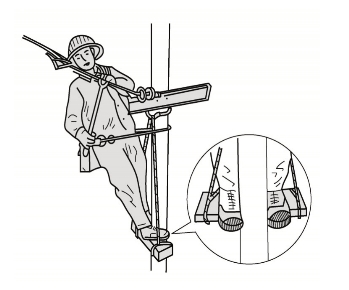

图1-2-75　在登高板上作业的站立姿态示意图

3）运用登高板下杆具体步骤图解如下：

作业人员从上板退下，使人体不断下降，并要使右脚能准确地踏到下面一只登高板，如图1-2-76所示。

a.人体站稳在现用的一只登高板上，把另一只登高板勾挂在现用登高板下方，别挂得太低，铁钩放置在腰部下方为宜。

b.右手紧握现用登高板勾挂处的两根绳索，并用大拇指抵住挂钩，以防人体下降时登高板随之下降，左脚下伸，并抵住下方电杆。同时，左手握住下一只登高板的挂钩处（不要使已勾挂好的绳索滑脱，也不要抽紧绳索，以免登高板下降时发生困难），人体随左脚的下伸而下降，左手配合人体下降并把另一只登高板放下到适当位置。

c.当人体下降到如图1-2-76所示的步骤3的位置时，左脚插入另一只登高板的两根棕绳和电杆之间（即应使两根棕绳处在左脚的脚背上）。

d.左手握住上面一只登高板的左端线索，同时左脚用力抵住电杆，这样既可防止登高板滑下，又可防止人体摇晃。

e.双手紧握上面一只登高板的两根绳索，使人体重心下降。

f.双手随人体下降而下移紧握绳索位置，直至贴近两端木板，左脚不动，但要用力支撑住电杆，使人体向后仰开，同时右脚从上一只登高板脱离，并踩在下一蹬高板上。

g.当右脚稍一着落而人体重量尚未完全降落到下一只登高板时，就应立即把左脚从两根棕绳内抽出（注意此时双手不可松劲），并趁势使人体贴近电杆站稳。

图1-2-76　运用登高板下杆具体步骤示意图

h.左脚下移，并准确绕过左边棕绳，右手上移且抓住上一只登高板铁钩下的两根棕绳。

i.左脚盘在下面的登高板左面的绳索并站稳，双手解去上一只登高板铁钩下的两根棕绳。以后按上述步骤重复进行，直至人体着地为止。

综上所述，运用登高板或用脚扣登杆，看似复杂，实则简便。用登高板登杆和下杆方便快捷，特别是在杆上作业，比较灵活舒适，长时间的杆上作业时，降低疲劳程度。而用脚扣登杆，登木杆要选用扣环上制有铁齿的脚扣；登混凝土杆要选用扣环上裹有橡胶的脚扣。同时必须穿适合电线杆粗细的脚扣，而且登杆和下杆时需要调整脚扣大小。用脚扣在杆上作业易疲劳，此种情况宜使用登高板。
