1.绝缘棒

绝缘棒又称为绝缘杆、操作杆，如图1-2-53（a）所示。

（1）主要用途

绝缘棒用来接通或断开带电的高压隔离开关、跌落开关，安装和拆除临时接地线以及带电测量和试验工作。

（2）结构及规格

绝缘棒的结构主要由工作部分、绝缘部分和握手部分构成，如图1-2-53（b）所示。

1）工作部分一般由金属或具有较大机械强度的绝缘材料（如玻璃钢）制成，一般不宜过长。在满足工作需要的情况下，长度不应超过8cm或低于5cm，以免操作时发生相间或接地短路。

2）绝缘部分和握手部分是用浸过绝缘漆的木材、硬塑料、胶木等制成的，两者之间由护环隔开。绝缘棒的绝缘部分需光洁、无裂纹或硬伤，其长度根据工作需要、电压等级和使用场所而定，如110kV以上电气设备使用的绝缘棒，其长度部分为2～3m。

pagenumber_ebook=85,pagenumber_book=74

图1-2-53　绝缘棒实物和结构图（更换图片）

（a）实物图（b）结构图

3）为了便于携带和保管，往往将绝缘棒分段制作，每段端头有金属螺丝，用于相互镶接，也可以用其他方式连接，使用时将各段接上或拉开即可。

（3）使用和保管注意事项

1）使用绝缘棒时，工作人员应戴绝缘手套和穿绝缘靴（鞋），以加强绝缘棒的保安作用。

2）在下雨、下雪天来用绝缘棒操作室外高压设备时，绝缘棒应有防雨罩，以使罩下部分的绝缘棒保持干燥。

3）使用绝缘棒时要注意存放的地方，以防止受潮。一般应放在特制的架子或垂直悬挂在专用挂架上，以防止弯曲变形。

4）绝缘棒不得直接与墙或地面接触，以防止碰伤其绝缘表面。

（4）检查与试验

1）绝缘棒一般应每三个月检查一次，检查时要擦净表面，检查有无裂缝、机械损伤、绝缘层损坏。

2）绝缘棒一般每年必须实验一次，实验项目及标准见附录所示。

2.绝缘夹钳

（1）主要用途

绝缘夹钳是用来安装和拆卸高压熔断器或执行其他类似工作的工具，主要用于35kV及以下电力系统，如图1-2-54所示。

pagenumber_ebook=86,pagenumber_book=75

图1-2-54　绝缘夹钳

（2）主要结构

绝缘夹钳由工作钳口、绝缘部分（钳身）和握手部分（钳把）组成。各部分所用的材料与绝缘棒相同，只是它的工作部分是一个强固的夹钳，并有一个或两个管型的钳口，用以夹紧熔断器。

绝缘夹钳的绝缘部分和握手部分的最小长度不应小于表1-2-8中的数字，主要根据电压和使用场所而定。

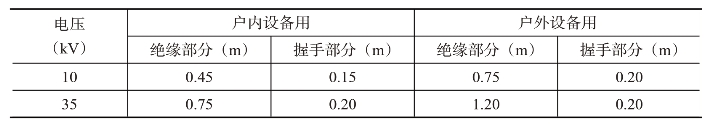

表1-2-8　绝缘夹钳的最小长度

pagenumber_ebook=86,pagenumber_book=75

（3）用和保管注意事项

1）绝缘夹钳上不允许装接地线，以免在操作时，由于接地线在空中晃动而造成接地短路和触电事故。

2）在潮湿天气只能使用专用的防雨绝缘夹钳。

3）作业人员工作时应戴护目眼镜、绝缘手套和穿绝缘靴（鞋）或站在绝缘台（垫）上，手握绝缘夹钳要精力集中并保持平衡。

4）绝缘夹钳要保存在专用的箱子或匣子里，以免受潮和磨损。

（4）试验与检查

绝缘夹钳与绝缘棒一样，应每年试验一次，其耐压试验标准如表1-2-9所示。

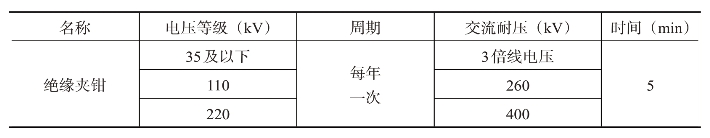

表1-2-9　绝缘夹钳耐压试验标准

pagenumber_ebook=87,pagenumber_book=76

3.高压验电器

验电器又称为测电器、试电器或电压指示器，可分为高压和低压验电器两类。高压验电器如图1-2-55所示。

根据所使用的工作电压，高压验电器一般分为10kV、35kV、110kV、220kV、330kV、500kV等多个电压等级。

pagenumber_ebook=87,pagenumber_book=76

图1-2-55　验电器示例图

（a）10kV验电器（b）220kV验电器

（1）用途

验电器是检验电气设备、电器、导线是否有电的一种专用安全用具。当每次断开电源进行检修时，必须先用它验明设备确实无电后，方可进行工作。

（2）结构

验电器可分为指示器和支持器两部分，如图1-2-56所示。

pagenumber_ebook=88,pagenumber_book=77

图1-2-56　验电器结构图

1）指示器是一个用绝缘材料制成的空心管，管的一端装有金属制成的工作触头1，管内装有一个氖灯2和一组电容器3，在管的另一端装有一金属接头5，用来将管连接在支持器上。

2）支持器4是用胶木或硬橡胶制成的，分为绝缘部分和握手部分（握柄），在两者之间装有一个比握柄直径稍大的隔离护环6。

（3）使用注意事项

1）必须使用电压和被验设备电压等级一致的合格验电器。验电操作顺序应按照验电“三步骤”进行，即在验电前，应用验电器在带电的设备上验电，以验证验电器是否良好，然后再在已停电的设备进出线两侧逐相验电，当验明无电后，再用验电器在带电设备上复核一次，看其是否良好。

2）验电时，应戴绝缘手套，验电器应逐渐靠近带电部分，直到氖灯发亮为止，验电器不要立即直接触击带电部分。

3）验电时，验电器不应装接地线，除非在木梯、木杆上验电，不接地不能指示者，才安装接地线。

4）验电器用后应存放在匣内，置于干燥处，避免积灰和受潮。

（4）检查和试验

1）每次使用前都必须认真检查，主要检查绝缘部分有无污垢、损伤、裂纹，检查指示氖灯是否损坏、失灵。

2）对高压验电器应每半年试验一次，一般验电器试验分发光电压试验和耐压试验两类。试验标准如表1-2-10所示。

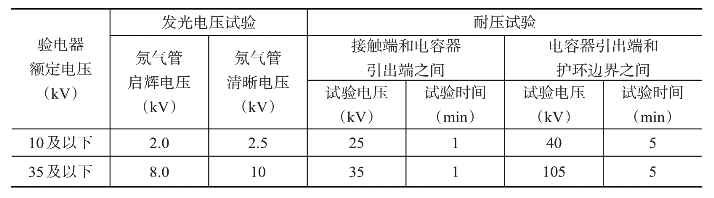

表1-2-10　验电器的试验标准

pagenumber_ebook=88,pagenumber_book=77

4.低压验电器

低压验电器又称为低压电笔或验电笔，其外形图如图1-2-57所示。

pagenumber_ebook=89,pagenumber_book=78

图1-2-57　低压验电器结构图

（1）用途

这是一种检验低压电器设备、电器或线路是否带电的一种工具，也可以用它来区分火（相）线和地（中性）线。试验时氖管灯泡发亮地即为火线。此外还可以用它来区分交、直流电，当交流电通过氖管灯泡时，两极附近都发亮；而直流电通过氖管时，仅有一个电极发亮。

（2）结构

低压验电器电结构如图1-2-57所示。在制作时为了工作和携带方便，常做成钢笔或螺钉旋具式。但不管哪种形式，其结构都相似，都是由一个高值电阻、氖管、弹簧、金属触头和笔身组成。

（3）使用方法

1）使用时，手拿验电笔，用一个手指触及金属笔卡，金属笔尖接触被检查的部分，看氖管是否发亮，如图1-2-58所示。如果发亮，则说明被检查部分是带电的，并且灯泡愈亮，说明电压愈高。

2）高电压验电笔在使用前、后也要在确知有电的设备或线路开关、插座上试验一下，以证明其是否良好。

3）低压验电笔并无高压验电器的绝缘部分，故绝不允许在高压电气设备或线路上进行试验，以免发生触电事故，只能在100～500V范围内使用。

pagenumber_ebook=90,pagenumber_book=79

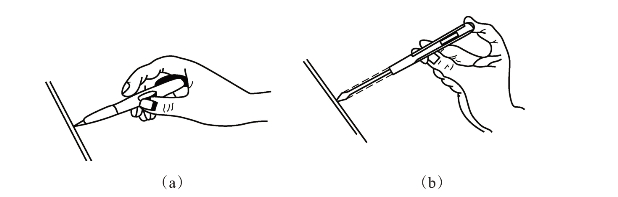

图1-2-58　低压验电笔的使用
