液压机是一种以液体为工作介质，根据帕斯卡原理制成的用于传递能量以实现压接工艺的机器，如图1-2-51所示。液压机一般由本机（主机）、动力系统及液压控制系统三部分组成。液压机分为阀门液压机、液体液压机、工程液压机。

pagenumber_ebook=81,pagenumber_book=70

图1-2-51　液压机实物图

1.液压机结构

一般而言，液压机设备的本体部分包括机身、工作缸与工作活塞、充液油箱、活动横梁、下横梁、顶出装置等。机身应该具有足够的刚度、强度和制造精度，液压机的各个部分都安装在机身上，需满足慢速压制和快速回程的工艺要求。动力部分由高压泵组成，其作用是将机械能转变成液压能，向液压机的工作缸与顶出缸提供高压液体。液压控制系统主要是控制整个工作循环过程：工作活塞空行程向下运动——工作行程——保压——回程——顶出缸顶出工件。液压机结构如图1-2-52所示。

pagenumber_ebook=82,pagenumber_book=71

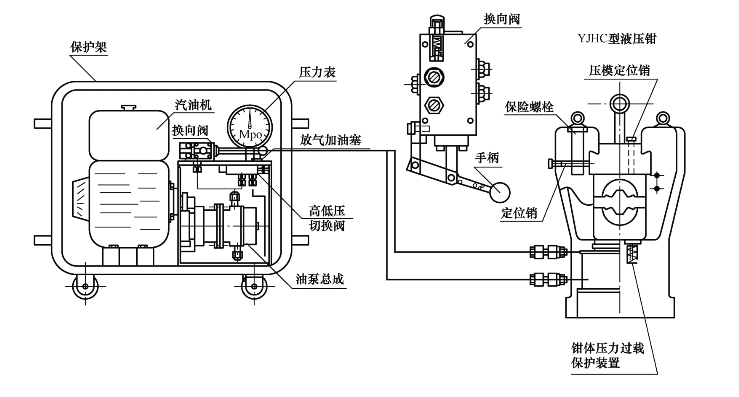

图1-2-52　液压机结构图

2.基本操作

（1）操作前准备工作

电动泵电源电压应与本电动泵额定电压相符。机动泵燃油的质量和数量应符合内燃机说明书的规定。超高压液压泵与液压压接钳各部的连接应可靠，机体无变形及裂缝。活动零部件转动应灵活。高压油泵的高压软管应无损坏及渗漏，连接可靠，弯曲半径不小于200mm。高压油管与液压钳用的卡套式管接头应连接可靠。安全保护罩应弃权牢固。

放下通气塞后，使换向阀处于中位，将转铁旋转90°取下，在压接钳腔内放下模具，另一模具放入转铁，然后装入转铁腔内并旋转90°。

（2）操作过程中

启动发动机使其怠速运转3min（冬季可以延长，新机器怠速30min以上）。扳动换向阀几次，确定各部件无异常现象，然后将换向阀手柄处于中位，使液压钳活塞复位。按安装模具程序，把待压金具放入模腔，操作转向阀手柄使活塞上升，直至上下模具完全咬合。

不能随意调高安全阀的开启压力，应按标牌上的额定压力调节，绝不允许调至最高压力。压接结束时应将换向阀手柄置于中位，使活塞复位，关闭发动机或电源。

操作过程中如发生故障或异常时，必须先将液压系统卸压使压接钳活塞复位，再停机，经检修并确认故障或异常已排除的情况下方能重新开机使用。

（3）操作后

拔起通气塞并旋转90°，拆下模具和高压管，将其清理干净，将接头用保护罩密封。清洁液压导线接机其他部分（液压泵、压接钳），清理工作环境。

3.注意事项

（1）在使用过程中若无重大缺陷，不得随意拆装。

（2）绝不能让油泵露出油面，致使柱塞断油而发热损坏。

（3）使用时不要随便调节高压安全阀，使压力升高而损坏其他配套零件。

（4）定期更换液压油，一年一次，换油或添加液压油时必须使用相同型号的液压油。
