绝缘电阻表俗称兆欧表，又称摇表，是用来测量大阻值电阻和绝缘电阻的专用仪器，如图1-2-39所示。

pagenumber_ebook=73,pagenumber_book=62

图1-2-39　绝缘电阻表

1.绝缘电阻表的结构

绝缘电阻表由手摇发电机和磁电式比率表两大部分构成。手摇发电机提供高电压测量电源，电压范围为500～5000V。磁电式比率表是测量两个电流比值的仪表，由电磁力产生反作用力矩来测量电器设备的绝缘电阻值，其标度尺单位是兆欧。

绝缘电阻表由三个接线端子：①标有“线路”或“L”的端子，其也称为相线，接于被测设备的导体上；②标有“地”或“E”的端子，接于被测设备的外壳或接地；③标有“屏蔽”或“G”的端子，接于需要屏蔽的电极。

2.绝缘电阻表的基本操作

（1）绝缘电阻表的选择

要根据所测量的电气设备选用绝缘电阻表的最高电压和测量范围。测量额定电压在500kV以下的设备时，宜选用500～1000V的绝缘电阻表；测量额定电压在500V以上的设备时，应选用1000～2500V的绝缘电阻表。

（2）使用方法

1）使用前要检查指针的“0”与“∞”位置是否正确。检查方法是，先使“L”“E”两接线端开路，将绝缘电阻表放在适当的水平位置，摇动手柄至发电机额定转速（一般为120r/min）后，指针应指在“∞”位置上。如不能达到“∞”，说明测试引线绝缘不良或绝缘电阻表本身受潮。应用干燥清洁的软布，擦拭“L”端与“E”端子间的绝缘，必要时将绝缘电阻表放在绝缘垫上，若还达不到“∞”值，则应更换测试引线。然后再将“L”“E”两端子短路，轻摇发电机，指针应指在“0”位置上。如指针不指零，说明测试引线未接好或绝缘电阻表有问题。

2）绝缘电阻表的测试引线应选用绝缘良好的多股软线，“L”“E”两端子引线应独立并分开，避免缠绕在一起，以提高测试结果的准确性。

3）在摇测绝缘时，应使绝缘电阻表保持额定转速，一般为120～150r/min。测试开始时先将“E”端子引线与被测设备外壳与地相连接，待转动摇柄至额定转速后再将“L”端子引线与被测设备的测试极相碰接，待指针稳定后（一般为1min），读取并记录电阻值。在整个测试过程中，摇柄转速应保持匀速，避免忽快忽慢。测试结束后，应先将“L”端子引线与被测设备的测试极断开，再停止摇柄转动。这样做主要是防止被测设备的电容对绝缘电阻表反充电而损坏表针。

绝缘电阻表测量绝缘电阻的接线和操作方法如下：

1）测量导线的对地绝缘电阻如图1-2-40所示，“E”接线端可靠接地，“L”接线端与被测线路相连。

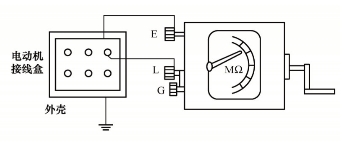

2）测量电动机的绝缘电阻时，将绝缘电阻表的“E”接线端接机壳，“L”接线端接电动机的绕组，如图1-2-41所示，然后进行摇测。

3）测量电缆的线芯和外壳的对地绝缘电阻时，除将外壳接“E”接线端，线芯接“L”接线端外，中间的屏蔽层还需和“G”接线端相接，如图1-2-42所示。
