【摘要】：临时桩锚分为下列三种：1）圆木桩锚，包括加挡板及不加挡板。各种地锚和桩锚承受水平荷载最为有利，而承受上拔荷载均较小，因此使用地锚和桩锚，应尽可能使其承受水平荷载。

1.地锚和桩锚的分类

在输配电线路施工中，为了固定绞磨、牵张机械、起重滑车组、转向滑车及各种临时拉线等，工作人员会使用临时地锚或桩锚。地锚是指将锚体埋入地面以下一定深度的土层中，以此承受上拔荷载；桩锚是指用锤击或其他施力方法使木桩、铁桩或钢管桩部分深入土层、部分外露，以此承受上拔荷载。根据施工经验，当承受的拉力小于20kN且地表土较坚硬时，一般使用桩锚；当承受的拉力大于20kN且地表土较软时，一般使用地锚。地锚承受的拉力较大，但需要挖坑；桩锚承受的拉力较小，但不需要控坑，随用随固定，拆除快捷。

（1）地锚按锚体材料及制作方式的不同分为三种：

1）圆木地锚。一般采用φ180～240mm，长度小于2m的圆木作为锚体。但由于圆木选材困难，易腐烂，此地锚使用越来越少。

2）钢板地锚。采用3～5mm的薄钢板，在中部焊紧后封闭而成锚体，如图1-2-26所示。

pagenumber_ebook=56,pagenumber_book=45

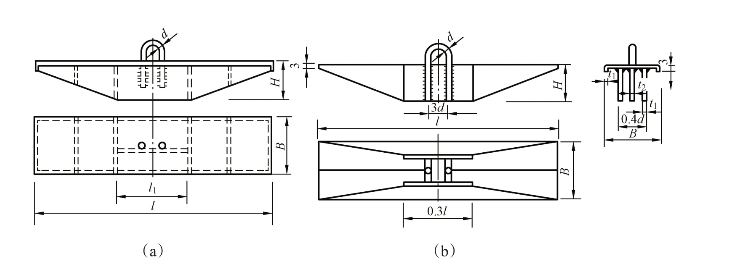

图1-2-26　钢板地锚

（a）封闭式（b）敞开式

3）钢管地锚。采用4mm薄钢板卷制焊接而成外径为230mm，长度为1600mm的圆柱体，内壁中部用6～8mm钢板焊接加固，两端封口以成锚体。

（2）临时桩锚分为下列三种：

1）圆木桩锚，包括加挡板及不加挡板。

2）圆钢管桩锚。

3）角（实际是角钢，习惯称角铁）桩锚。

（3）按受力性能的不同分为水平受力锚、上拔受力锚、斜向受力锚。

各种地锚和桩锚承受水平荷载最为有利，而承受上拔荷载均较小，因此使用地锚和桩锚，应尽可能使其承受水平荷载。

2.地锚和桩锚地质条件的分类及判定

由于地锚和桩锚都是利用土壤对桩或锚体的嵌固作用而承受荷载的，而不同种类的土壤的物理性能是不一致的。土壤的物理性能指标较多，根据输配电线路安全规程对土质的分类法，并参照线路设计资料确定土壤分类，如表1-2-1所示。

表1-2-1　土壤分类表

pagenumber_ebook=57,pagenumber_book=46

3.地锚的埋设要求

（1）地锚坑的位置应避开不良地理条件，例如低洼易积水、受力侧前方有陡坎及新填土的地方。

（2）地锚坑应开挖马道，但马道宽度应以能旋转钢丝绳为宜，不应太宽。马道坡度应与钢丝绳受力方向一致，马道与地面的夹角不应大于45°。

（3）地锚坑底，受力侧应掏挖小槽。小槽的深度宜为：全埋土地锚不小于地锚直径的1/2，不埋土或半埋土地锚不小于地锚直径的2/3。

（4）地锚坑内埋设锚体后，应根据土壤种类确定是否需要回填。

1）对于坚土地质允许使用不埋土地锚，但坑深的计算值应增加0.2m。

2）对于次坚土和普通土应回填土，且应夯实。

3）对于软土及水坑，应先将水排除后再回填土并夯实。

（5）当地锚受力不满足安全要求时，可以增加地锚坑的深度，或加大锚体尺寸，或在锚体受力侧增加角铁桩及挡板等，对地锚实施加固。

（6）如遇岩石地质需要设置地锚时，可采用岩石临锚基础，锚筋的规格视受力大小选择。

（7）地锚的钢丝绳套应安置在锚体的中间位置，如果偏心会降低地锚的抗拔力。

4.角钢桩设置的要求

（1）角钢桩的规格不宜小于∠75×8，长度不得小于1.5m，严重弯曲者不得使用。

（2）角钢桩的轴线与地面的夹角（后侧）以60°～70°为宜，不应垂直地面，打入深度不应小于1.0m。

（3）角钢桩位置应避开积水地带及其他不良地质条件。

（4）角钢桩的凹口应朝受力侧，钢丝绳在桩上的着力点应紧贴地面。

（5）当受用双桩或三联桩时，前后相邻的两桩间应用8号铁线（3～4圈）并通过花篮螺钉连接。使用前，花篮螺钉应收紧，以保持双桩或三桩同时受力。

（6）角钢桩应当天打入地下，当天使用。隔夜使用时，使用前应检查有无雨水浸入，必要时应拔出重打。
