1.种类

（1）机动绞磨按能否自行行进而分为两种：一种是台架卧式机动绞磨，需要人力或机动车搬运；另一种是拖拉机机动绞磨，它是将绞磨装在手扶拖拉机上，可以自己行走，无须人力搬运。

（2）机动绞磨按发动机形式分为汽油机绞磨和柴油机绞磨两类。

（3）机动绞磨按额定牵引力分为10kN、15kN、20kN、30kN、50kN五类。

2.结构特征

机动绞磨是一种在无电源的情况下，作为牵引、起重机械以适应山区、野外施工需要的产品。它具有体积小、质量轻、牵引力大、操作简单等特点。它有发动机、离合器、变速箱、磨芯等部分组成，外形如图1-2-23所示。

pagenumber_ebook=52,pagenumber_book=41

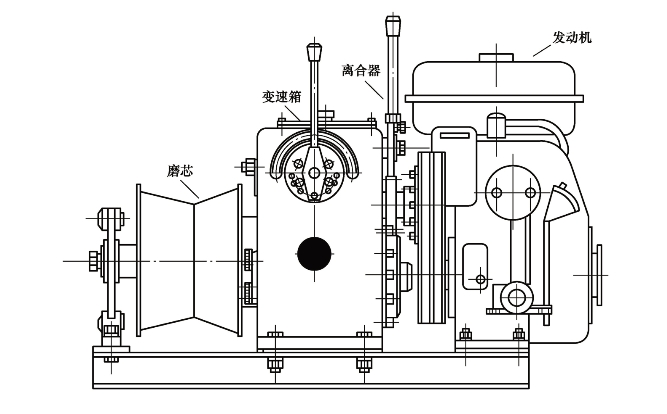

图1-2-23　机动绞磨示意图

3.操作方法

（1）装设钢丝绳时，将搭扣螺钉松开后，打开左右半支架，面对磨芯，将钢丝绳由下向上逆时针绕进磨芯，牵引端靠近变速器，尾绳靠近支架。钢丝绳在磨芯上的圈数视牵引负荷而定，在额定工作负荷时应保持5圈。

（2）发动机起动前应先脱开离合器并挂空挡，参照发动机使用说明书起动发动机。

（3）合上离合器，动作应快，否则容易磨损，脱开时不宜用力过猛。

（4）变速箱换挡前应先脱开离合器，若换挡困难，可轻微合一下离合器使得输入轴转动一个角度再换挡，严禁强行入挡。

（5）工作前，应进行10min空载运行，检查离合器、换挡手柄是否灵活、准确、可靠，各部分是否有异常现象。

4.使用与维护

（1）发动机的使用、维护按发动机使用说明书进行。纹磨应在额定负荷内工作，严禁超载运行。

（2）选用规格合适的钢丝绳，将绞磨的固锚点与预埋好的地锚或桩锚连接牢固即可。在使用中不能在固锚点以外自行确定连接位置。

（3）使用前，应仔细检查各部件在运输中有无损坏和紧固件有无松动现象。

（4）绞磨变速箱的箱体，多采用ZL104铸铝合金，在检修过程中螺钉不宜过紧，并避免不必要的拆卸，更不能用锤子敲击。

（5）为保证使用可靠性，新机使用半年后应由专人进行一次检查，清洗箱体，换入干净的润滑油。

（6）变速箱油面位置应在Ⅲ轴中心位置，机动绞磨的润滑维护应按说明书的要求进行。

5.使用机动绞磨应注意事项

（1）绞磨应放置平稳，锚固必须可靠，受力前方一定距离内不得有人。

（2）拉磨尾绳不应少于2人，且应位于锚桩后面，不得站在绳圈内。

（3）绞磨爱力状态下，不得采用松磨尾绳的方法卸荷，以防其突然滑跑。

（4）牵引绞磨绳应从卷筒下方引出，缠绕不得少于5圈，且应排列整齐，严禁相互叠压。

（5）拖拉机绞磨两轮胎应在同一水平面上，前后支架均应受力。

（6）绞磨卷筒应与绞磨绳垂直，导向滑车应对正卷筒中心。

6.其他常用绞磨

人力绞磨主要由磨架、磨芯、磨杠三部分组成，如图1-2-24（a）所示。使用时人力绞磨架设平稳，牵引绳应从卷筒下方卷入，排列整齐，并与卷筒垂直，进入磨芯后缠绕5圈以上，尾绳由两人随时收紧。为防止倒转，轮轴上应装有棘轮。钢绞线不得进入卷筒。

人力绞磨架上固定磨轴的活动挡板应装在不受力的一侧，严禁反转。人力推磨时推磨人员应同时用力。绞磨受力时人员不得离开磨杠，防止飞磨伤人。作业完毕应去除磨杠。拉磨尾绳不应少于两人，应站在锚桩后面，且不得在绳圈内。绞磨受力时，不得用松尾绳的方法卸荷，如图1-2-24（b）所示。

pagenumber_ebook=54,pagenumber_book=43

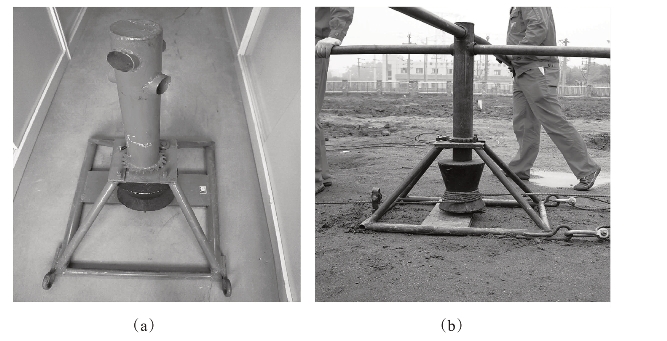

图1-2-24　人力绞磨

（a）外观图（b）工程使用
