简易升降机中的机械设备防护主要指简易升降机在运行的情况下，当人员接近简易升降机，或者人员进入简易升降机的货厢、货厢顶、机房、底坑等部位时，发生的由于简易升降机运行导致的机械损伤的保护措施。

机械设备防护中的防护罩一般称为防咬入防护，即防止人的手指等在钢丝绳进入绳轮处被咬入。图3-56所示为一种最简单的曳引轮防咬入防护，这个避免人身伤害中的防咬入防护，即在钢丝绳进入绳轮处外侧加设防护挡板，就能达到防咬入目的；但应注意防护挡板的安装位置是否适当。虽然某些防护方式也是符合规定的，如图3-56所示，但该防护挡板的安装位置不正确，仍存在咬入手指的风险。

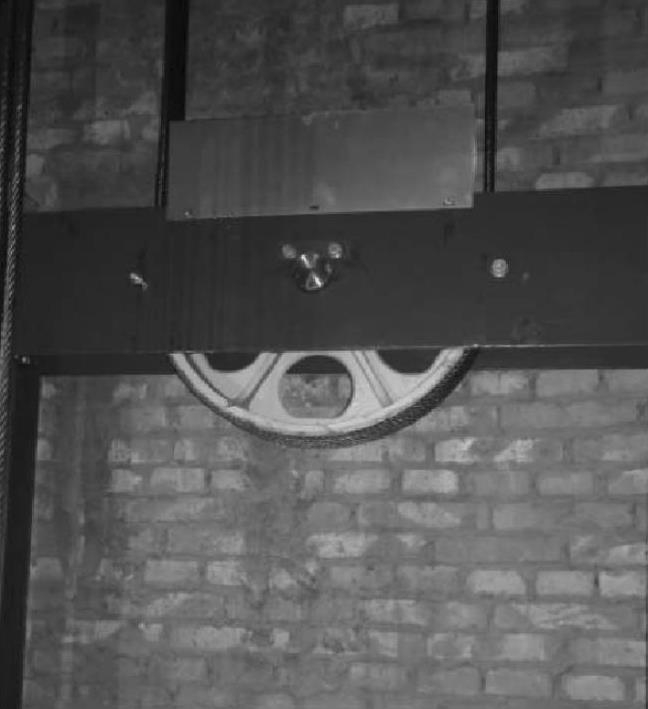

图3-56 仍存在咬入手指风险的防护装置

曳引式简易升降机中常见的防护如下：

1）货厢顶上的防咬入防护装置（见图3-57）。因为货厢顶上的反绳轮防护设置要求为：①防伤人；②防脱；③防入异物。因此图3-57所示的防护装置明显达不到防咬入异物目的。

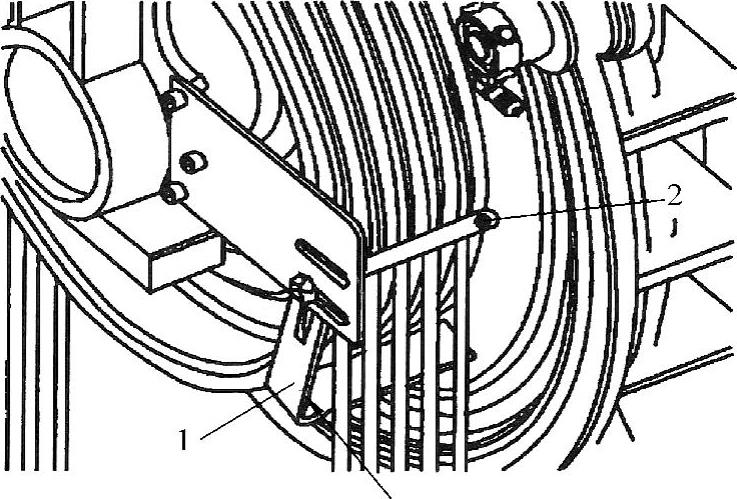

图3-57 货厢顶上的防咬入防护装置

2）货厢底的反绳轮防护的设置要求（见图3-58）：①防伤人；②防脱；③防咬入异物。

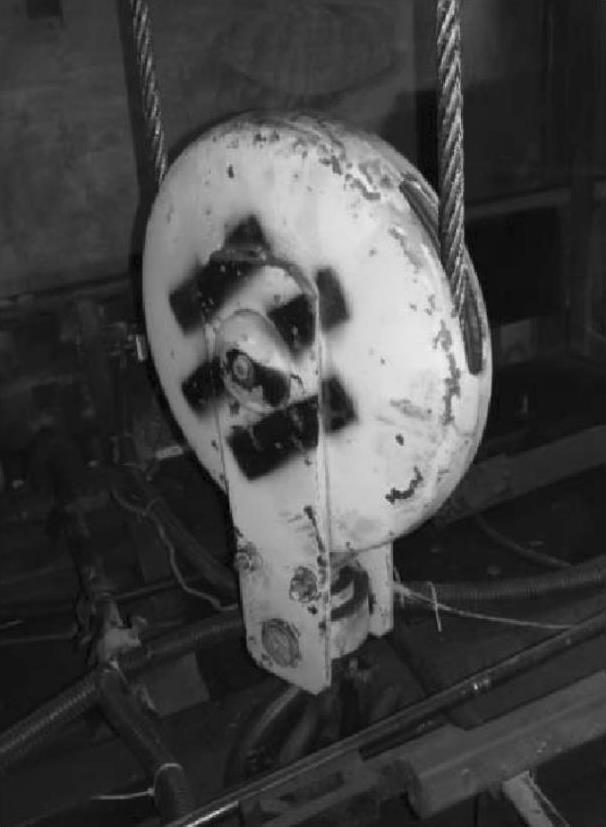

图3-58 货厢底的反绳轮防护

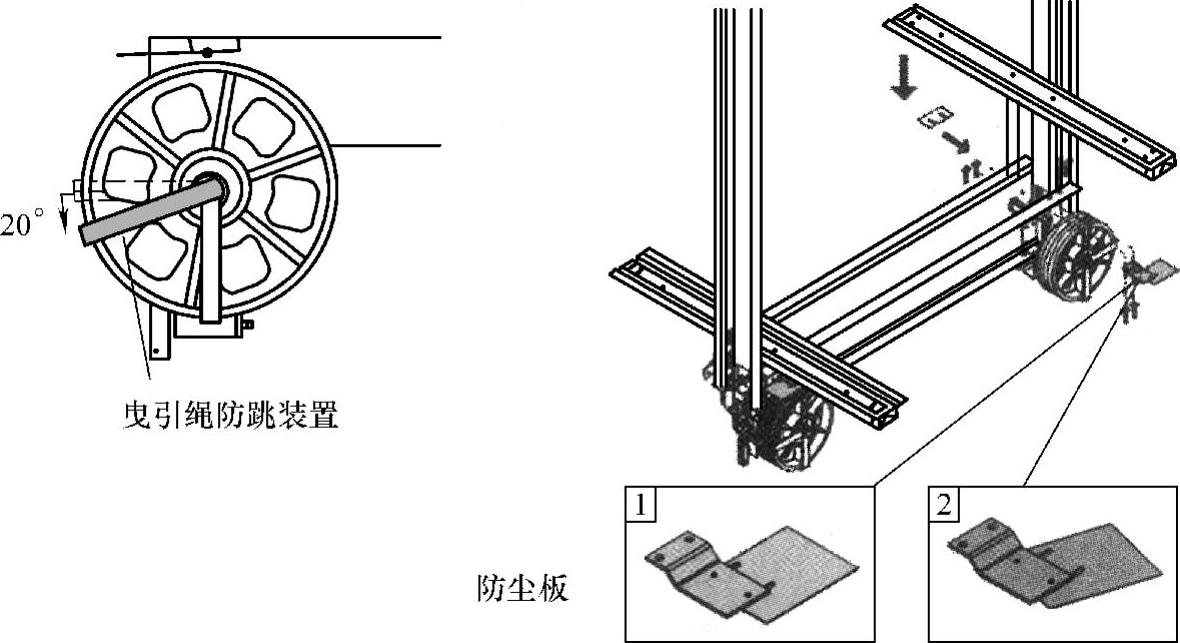

图3-59 机房内曳引轮的防护

3）机房内曳引轮防护的设置要求（见图3-59）：①防伤人；②防脱。

4）机房内导向轮防护的设置要求：①防伤人；②防脱。安装机房曳引机承重梁下的导向轮，经常缺少最低限度，应做咬入防护（见图3-60）。

5）如果所采用将整个曳引轮完全罩住的设计方案（见图3-61），所采用的防护装置应能见到旋转部件且不妨碍检查与维护工作。若防护装置是网孔状，则其孔的尺寸应符合相关的要求。

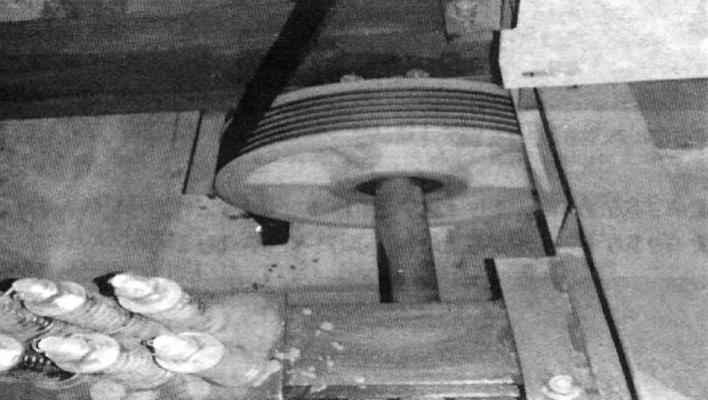

图3-60 缺少防咬入防护

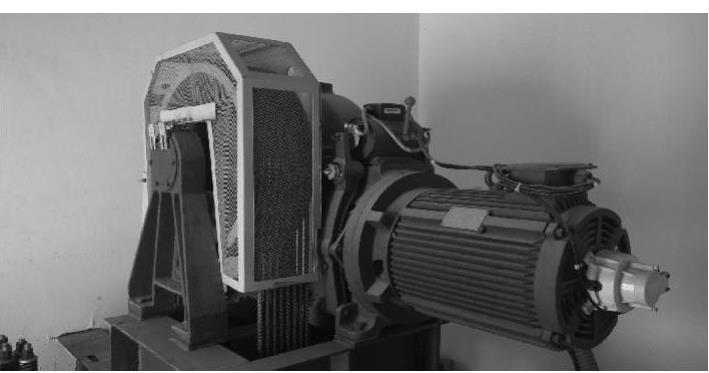

图3-61 曳引轮的整体防护

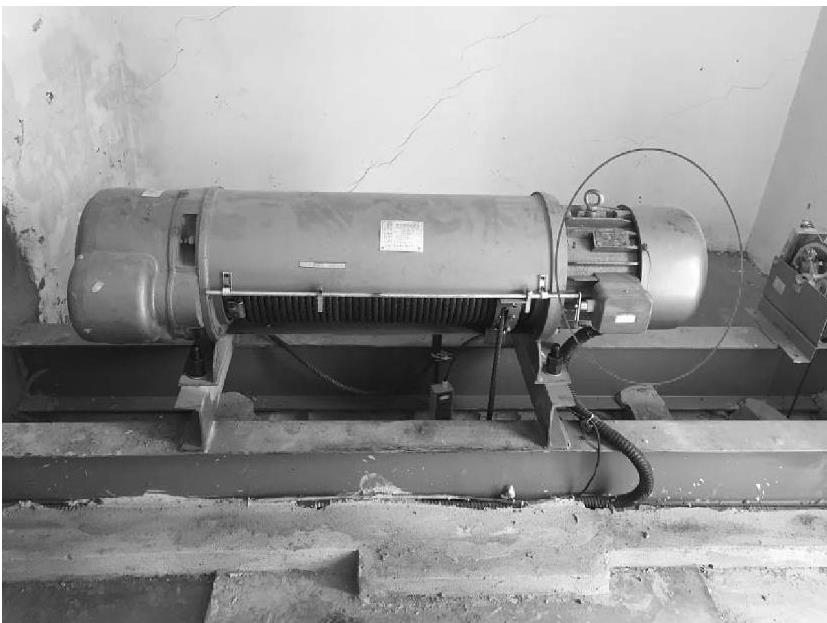

简易升降机中发生机械伤害的部位主要是电动葫芦的飞轮、滑轮、货厢顶部和对重的反绳轮，传动轴上突出的销、钉、齿轮、链轮、传动带，钢丝绳、钢条和钢带，以及电动机尾部伸出的转动轴尾部等。对于采用甩球式限速器的简易升降机，其限速器部分也应该有防护网或罩。限速器的防护罩如图3-62所示，张紧轮的防护罩如图3-63所示。

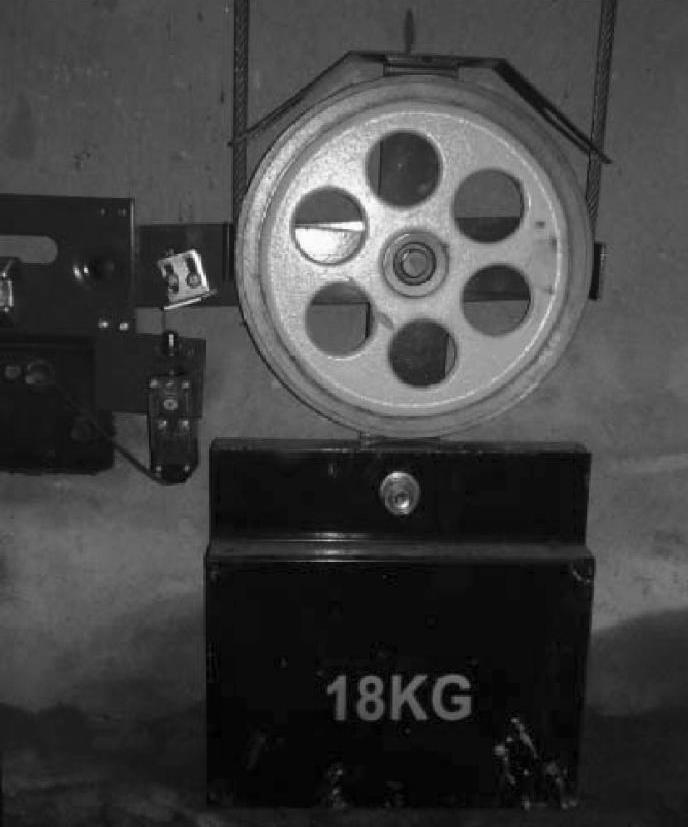

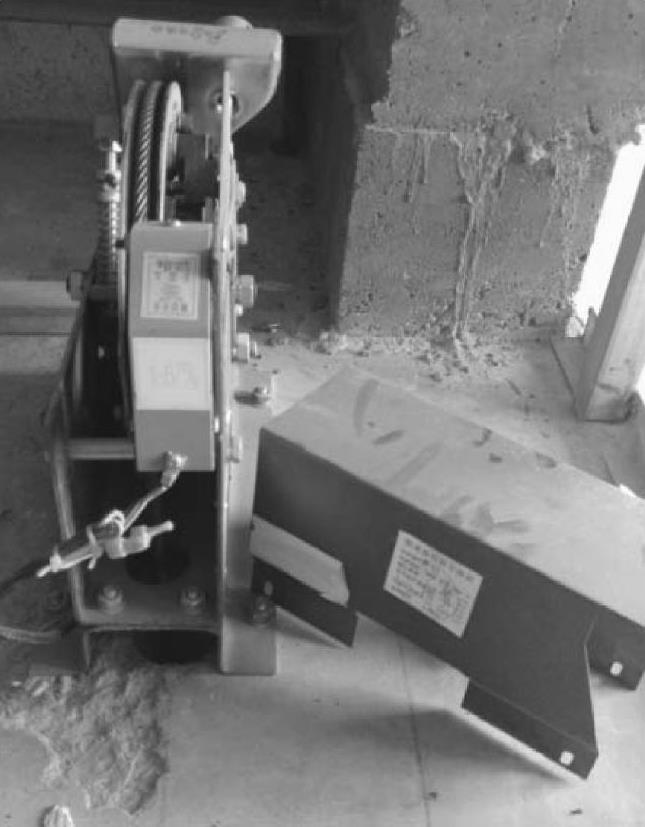

图3-62 限速器的防护罩

图3-63 张紧轮的防护罩

对于曳引轮、滑轮和链轮，应有一个能防止悬挂绳或链轮松弛时脱离绳槽或链轮的装置。在滑轮罩的侧板和圆弧顶板等处与滑轮本体的间隙不应超过钢丝绳公称直径的50%。在货厢顶部，由于有检修人员的进入，则应该设置护栏。机械设备的防护装置的另外一个作用就是防止异物进入齿轮和齿条的啮合区间，滑轮的防护罩如图3-64所示。

对于曳引式简易升降机，由于采用了对重（平衡重），在曳引比为2∶1等情况下会存在对重的反绳轮，那么此反绳轮也应该进行防护（见图3-65）。
