如何调节节流阀流量控制？

节流阀是最基本的流量控制阀。当油液流经小孔、狭缝或毛细管时，会产生较大的液阻，流通的面积就越大，那么油液受到的液阻就越大，通过阀口的流量就越小。所以，通过改变节流口的通流面积，使液阻发生变化，就可以调节流量的大小。

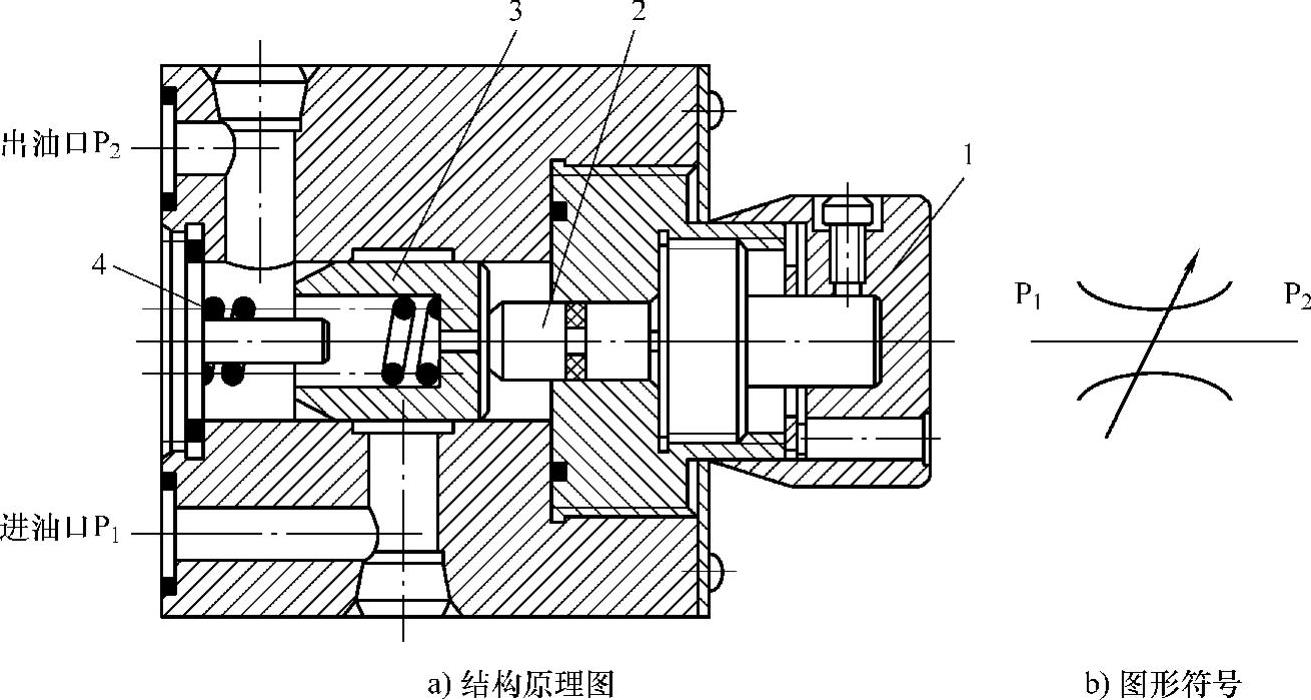

节流阀是普通节流阀的简称，其节流口采用轴向三角槽形式，普通节流阀如图3-48所示。压力油从进油口P₁流入，经阀芯3左端的节流沟槽从出油口P₂流出。转动手柄1，通过推杆2使阀芯3做轴向移动，可改变节流口通流断面面积，实现流量的调节。弹簧4的作用是使阀芯向右抵紧在推杆上。这种节流阀结构简单、制造容易、体积小，但负载和温度的变化对流量的稳定性影响较大，因此只适于负载和温度变化不大，或对执行机构速度稳定性要求较低的液压系统。

图3-48 普通节流阀

1—手柄 2—推杆 3—阀芯 4—弹簧

单向节流阀如图3-49所示。从工作原理来看，单向节流阀是节流阀和单向阀的组合，在结构上是利用一个阀芯同时起节流阀和单向阀的两种作用。当压力油从油口P₁流入时，油液经阀芯上的轴向三角槽节流口从油口P₂流出，旋转手柄可改变节流口通流断面面积大小而调节流量。当压力油从油口P₂流入时，在油压作用力作用下，阀芯下移，压力油从油口P₁流出，起单向阀作用。

图3-49 单向节流阀

节流阀是利用油液流动时的液阻来调节阀的流量的，其产生液阻的方式：①是薄壁小孔、缝隙节流，造成压力的局部损失；②是细长小孔（毛细管）节流，造成压力的沿程损失。实际上，各种形式的节流口是介于两者之间，一般希望在节流口通流断面面积调好后，流量稳定不变，但实际上流量会发生变化，尤其是当流量较小时变化更大。影响节流阀流量稳定的因素主要有节流阀前后的压力差、节流口的形式和节流口的堵塞。当节流口的通流断面面积很小时，在其他因素不变的情况下，通过节流口的流量不稳定（周期性脉动），甚至出现断流的现象，称为堵塞。液压系统压力损失的能量通常转换为油液的热能，油液的发热会使油液黏度发生变化，导致流量系数K变化，而使流量变化。由于上述因素的影响，使用节流阀调节执行元件的运动速度，其速度将随负载和温度的变化而波动。在速度稳定性要求高的场合，则要使用流量稳定性好的调速阀。
