常见的防运行阻碍保护装置一般分为两种：①是防悬挂装置松弛的安全保护装置（也称为防松绳保护装置），②是由电气系统控制运行时间达到运行障碍保护的效果，如果运行时间超过规定的时间则停止货厢的继续运行。例如，曳引式、齿轮齿条式简易升降机和直接作用液压式简易升降机设置运转时间限制器，即当货厢或对重运行受到阻碍且时间超过全程运行所需时间加10s以前，会切断电动机或电磁阀的电源，运转时间限制器不应影响检修运行。强制式简易升降机应设置有悬挂装置松弛时的安全保护装置，当货厢向下运行受到阻碍时，能及时切断简易升降机的电气安全回路。

常见的机电式防松绳保护装置分为两种：①是直接作用在起升机构的钢丝绳上（见图3-30），②是设置在起升机构的滑轮处（见图3-31）或者吊钩处（见图3-32）。

作用在钢丝绳上的防松绳保护装置一般由滑轮、重锤、重锤导向装置、电气开关、钢丝绳组成。钢丝绳一端固定在简易升降机货厢上方的起升钢丝绳上，另外一端连接重锤。重锤可以在重锤的导向装置中运动，重锤下方设置有松绳检测电气开关。正常情况下，由于重锤和货厢的重力作用，起升钢丝绳和防松绳装置的钢丝绳都是绷紧的，重锤下端与松绳电气检测开关有适当的距离，简易升降机正常运转；当起升钢丝绳松弛到一定程度，或者钢丝绳断裂，那么松绳保护的钢丝绳无法绷紧，重锤在重力的作用下沿重锤导向装置向下运动，从而使松绳检测开关动作，切断简易升降机的动力电源。

作用在滑轮处的防松绳保护装置（见图3-31）通常由一个常闭电气开关和相关线路组成。正常情况下，松绳检测开关紧贴在货厢顶部滑轮的上端。当发生钢丝绳松弛或断裂时，在重力作用下滑轮向下运动，电气检测开关的打杆在内置弹簧的作用下也向下弹开，电气开关动作，切断了简易升降机的动力电源。

安装于吊钩处的防松绳保护装置（见图3-32）的原理和安装于滑轮处的防松绳保护装置类似，只是安装位置不同。当起升钢丝绳发生断裂等情况，吊钩向下运动，防松绳电气检测开关动作，切断简易升降机的动力电源，从而起到保护的作用。

相对于直接作用于钢丝绳上的防松绳保护装置，安装于滑轮和吊钩处的防松绳保护装置具有安装维修方便，误动作少，维修成本低的优点。

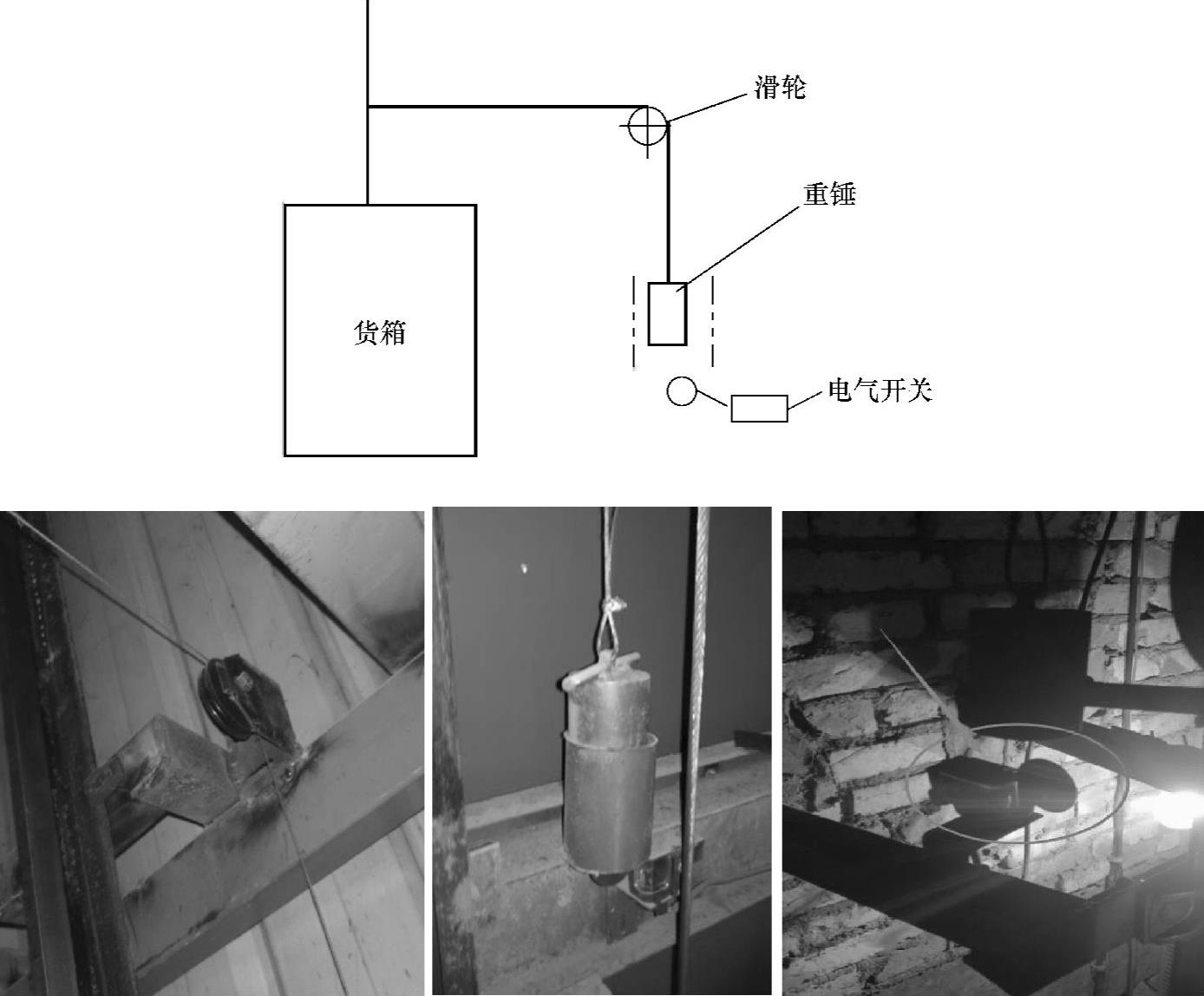

图3-30 作用在钢丝绳上的防松绳保护装置

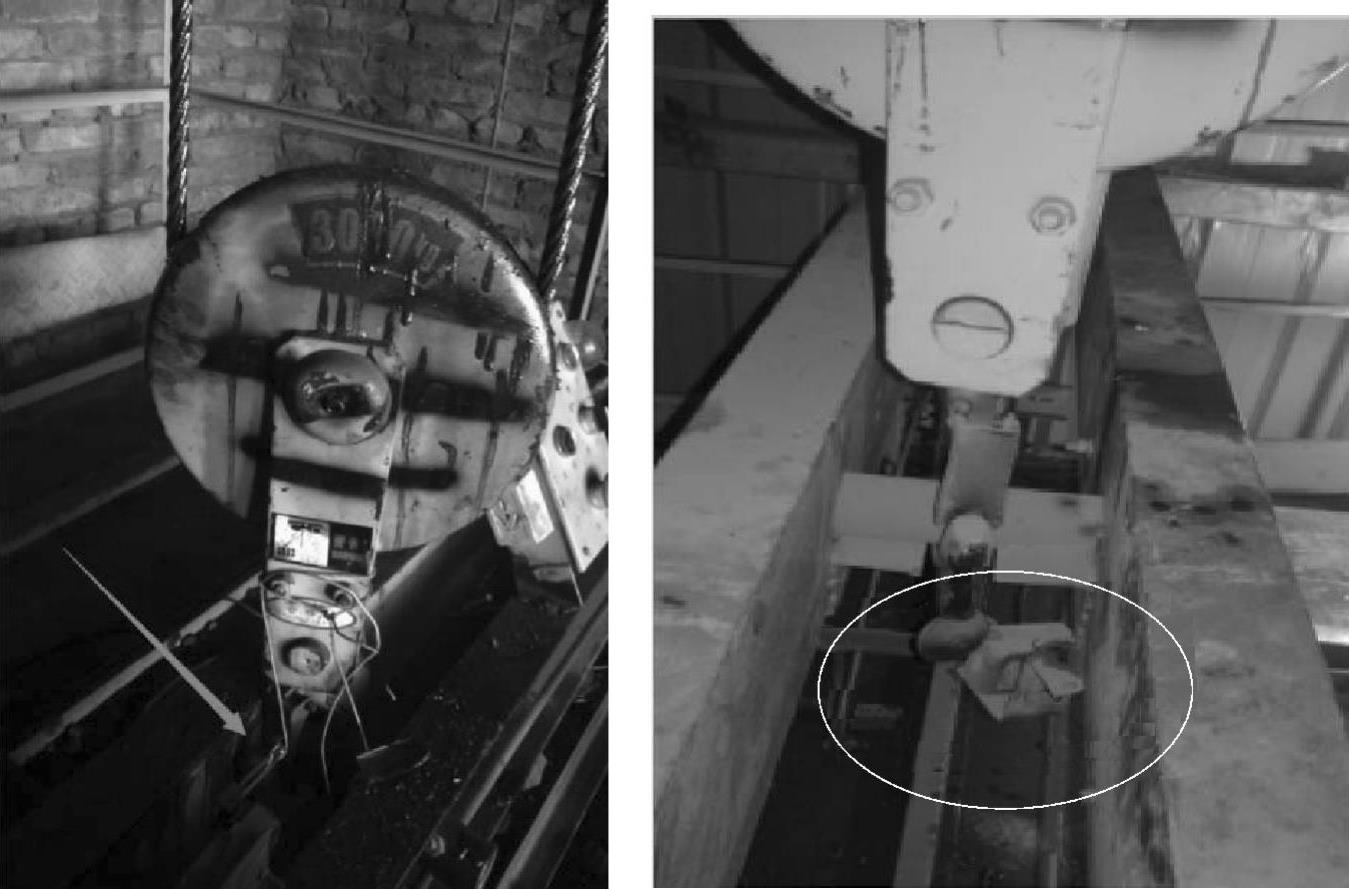

图3-31 作用在滑轮处的防松绳保护装置

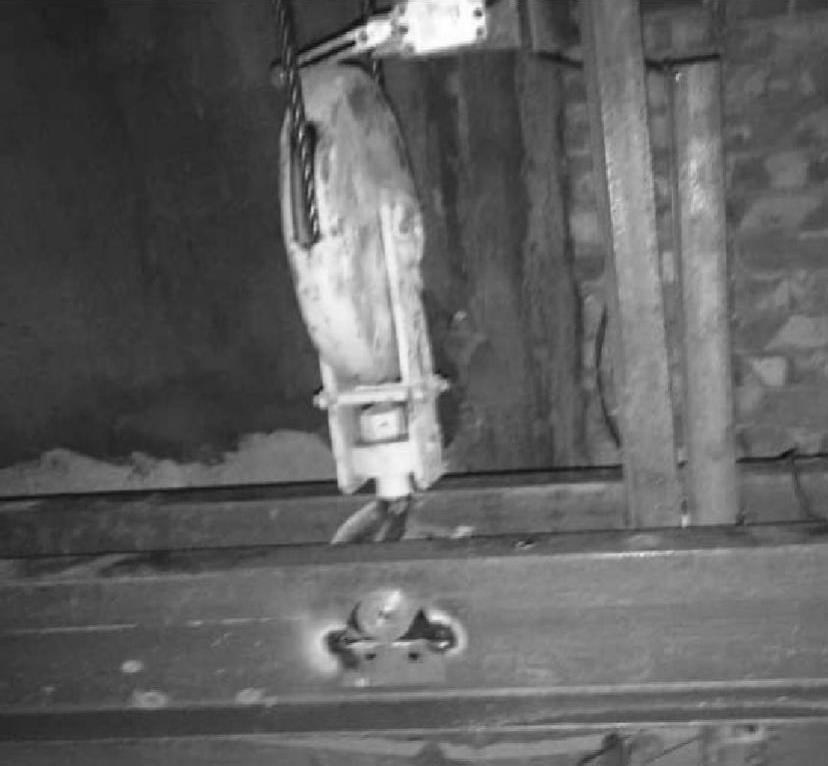

图3-32 安装于吊钩位置的防松绳保护装置
