机械驱动的停层保护装置（见图3-1）由货厢门驱动杆、被动连杆、停层销、支架、电气验证开关组成。
机械驱动的停层保护装置的工作原理是：在货厢处于除底层外的任一平层位置时，当货厢门被打开，货厢门驱动杆沿开门方向（向右）水平移动，通过V形连接装置（见图3-2）把货厢门驱动杆的水平移动转化为被动连杆的顺时针旋转运动，通过被动连杆的传导转化，停层销逐渐向货厢两侧伸出，停层保护装置上的电气开关动作，切断简易升降机的动力电源，此时就算关上外层门，简易升降机也无法运行；当货厢门打开了不大于30cm时，此时停层销应完全伸出。
图3-1 机械驱动的停层保护装置
图3-2 V形连接装置
停层销一般选用具有足够强度的钢材，这样在发生货厢下坠等不安全状态时，能提供足够的强度，以承受额定起重量、货厢质量及可能的冲击载荷，并保证无变形、脱焊、松动和裂纹等缺陷。停层销伸出后的状态如图3-3所示。
当停层销伸出到一定位置后，就可靠的架在停层保护装置用导轨支架上。图3-4所示为常见的停层保护装置支架。
图3-3 停层销伸出后的状态
图3-4 停层保护装置的支架
停层保护装置的支架一般左、右各设一个。支架的用材强度要保证可靠的支撑作用。当货厢门关闭时，货厢门驱动杆沿关门方向（向左）运动，带动被动连杆作逆时针旋转，停层销逐渐收回直至完全回复，此时电气安全开关恢复正常，在关闭层门后简易升降机动力电源恢复供电，简易升降机可正常运行。常见的停层保护装置电气安全开关的安装位置如图3-5所示。

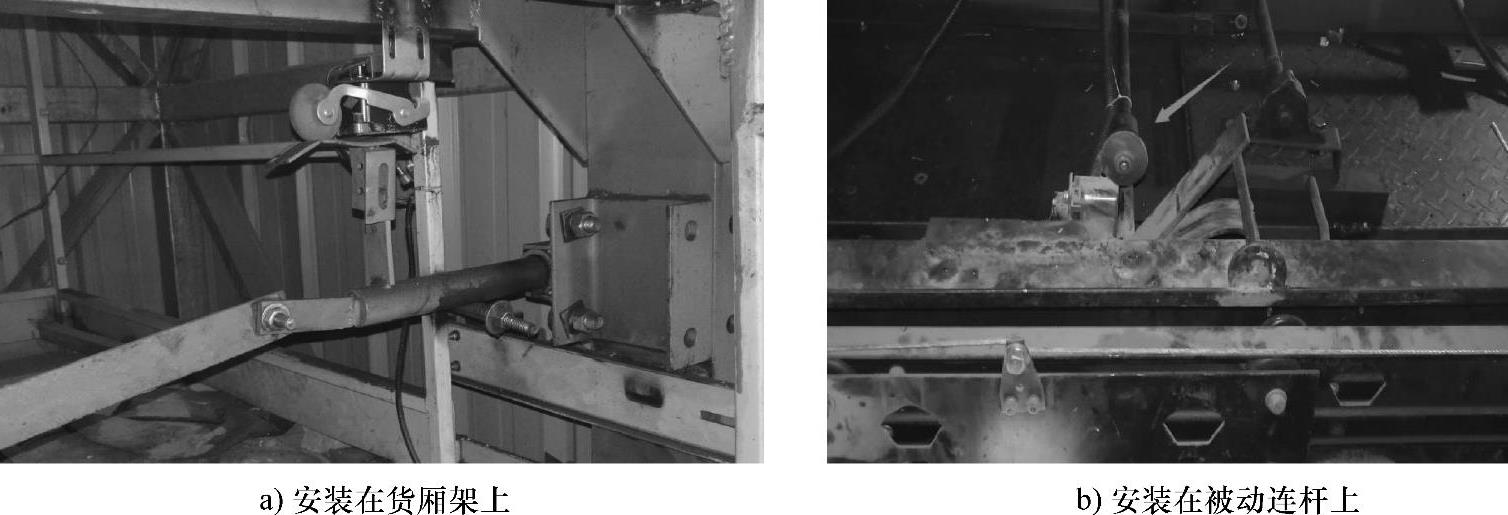

图3-5 常见的停层保护装置电气安全开关的安装位置
