控制系统由各电气元器件与部件，通过电气原理在PCB板上及各接插件和电线电缆之间的有效连接，达到系统的有效运行和故障的判断。常用的电器元器件与部件有以下几种：

（1）按钮它是一种最常用的主令电器，其结构简单，应用广泛。各个层站必须设置控制按钮，包括层站按钮和开关门按钮，它由轻触开关和发光二极管构成。

（2）货厢顶检修装置该装置位于货厢顶，一般安装在货厢上梁或护栏上，方便在货厢顶出入操作，如图2-41所示。它是维护修理人员设置的电气控制装置，方便维护修理人员点动控制简易升降机上、下运行，安全可靠地进行简易升降机维护修理作业。一般检修装置上设有紧急停止装置、正常和检修运行转换开关，以及点动上、下运行按钮开关、电源插座、货厢顶照明灯和控制开关。

图2-41 货厢顶检修装置

（3）平层感应器如图2-42所示，它是在简易升降机运行将到预定停靠站时，简易升降机电气控制系统依据装设在井道内的机电设施提供的电信号，适时控制简易升降机按预定要求正常换（减）速，平层时自动停靠。对于强制式简易升降机，只要货厢一到达预定停靠站，平层感应器信号一触发，简易升降机马上停止运行。简易升降机常用的平层感应器为干簧管传感器，由装设在井道内货厢导轨上的换速干簧管传感器及安装在货厢顶上的平层隔磁板构成。在货厢运行过程中，当装设在货厢顶上的平层隔磁板插入井道内货厢导轨上的传感器内时，通过隔磁板（隔磁铁板）旁路磁场的作用，实现到站停止运行。

图2-42 平层感应器

图2-43 安全开关

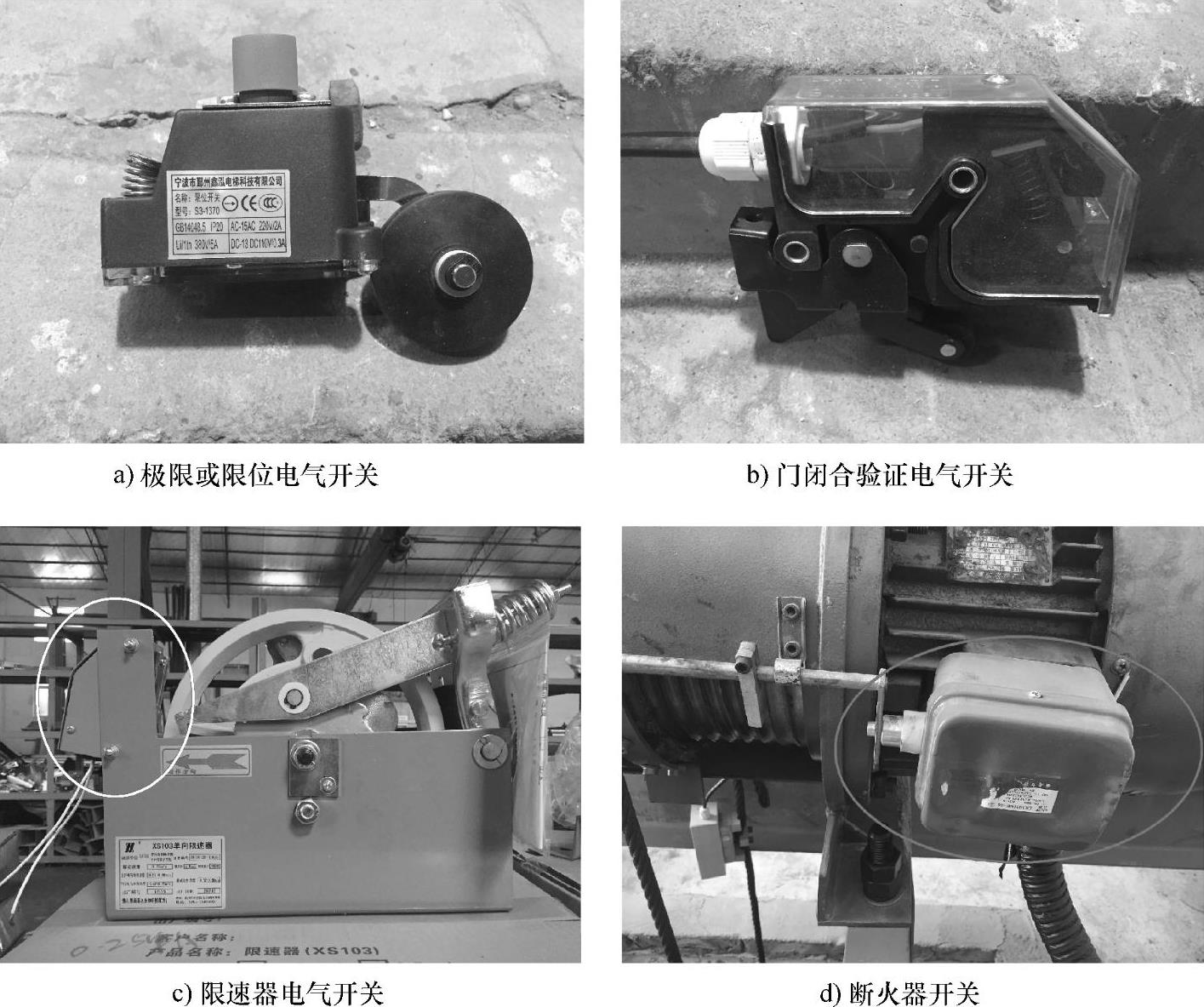

（4）安全开关如图2-43所示，它是一种利用机械的某些运动部件碰撞来发出控制指令，以达到控制线路的通断功能。它的触点必须是安全触点，主要用于控制机械的运动方向、速度、位置保护及电气保护等。安全开关的触发必须是机械强制动作，即使是触点发生粘连，也应能使其有效地断开。一般安全开关有常闭和常开两种形式，根据不同控制要求选择不同的连接方式。

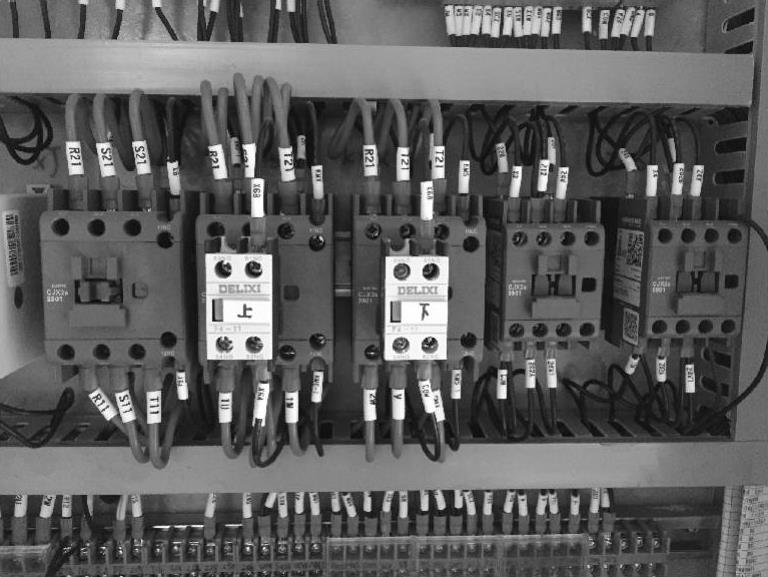

（5）接触器如图2-44所示，它能接通、承载和分断正常电路条件（保护过载运行条件）下的电流非手动操作的机械开关电器，可用于远距离、频繁通断交直流负载电路，它具有欠电压保护、零电压保护功能。根据实际需求，选择不同容量和型号的接触器；也可根据用户的要求，选择不同使用寿命和品牌的接触器。

图2-44 接触器

（6）继电器它主要用于控制和在保护电路中作为信号转换，即当输入信号变化时，继电器产生输出而动作，通断控制回路。输入信号可为电量（电压、电流、频率等）和非电量（温度、压力、速度、时间等），输出电路（执行元件）通常为通断触点。

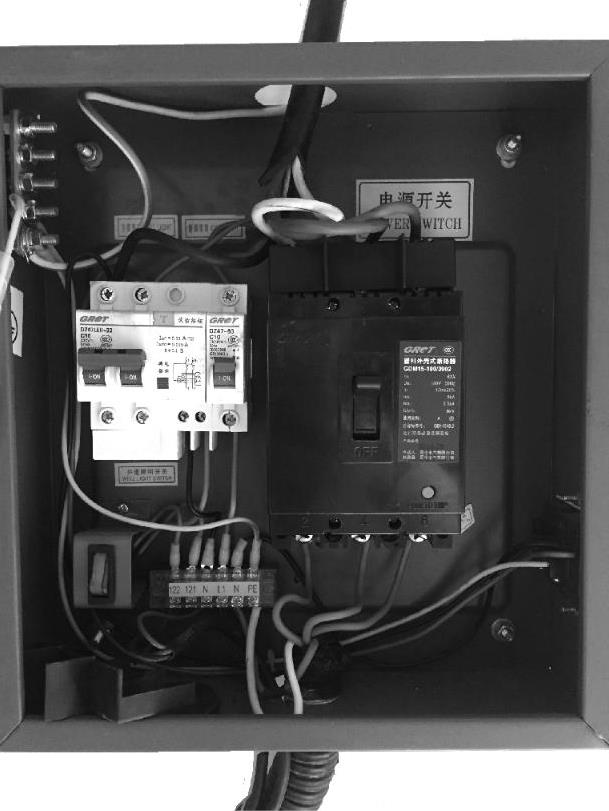

（7）断路器俗称自动开关或空气开关，如图2-45所示。它主要用于低压配电电路中不频繁的通断控制，在电路发生短路、过载或欠电压等故障时能自动分断故障电路，是一种控制兼保护电器。断路器主要由触头、灭弧系统和各种脱扣器，如过电流脱扣器、失电压（欠电压）脱口器、热脱扣器、分励脱扣器和自由脱扣器等组成。其中过电流脱扣器用于线路的短路和过电流保护，当线路的电流大于整定的电流值时，过电流脱扣器所产生的电磁力使挂钩脱扣，动触点在弹簧的拉力下迅速断开，断路器跳闸。不同断路器的保护是不同的，使用时应根据需要选用，简易升降机一般选用含有电流脱扣器的断路器。

图2-45 断路器

（8）热继电器如图2-46所示，它是通过流入热元件的电流产生热量，使不同线胀系数的双金属片发生形变，当形变达到一定程度时，推动连杆动作，使控制电路断开，从而使接触器失电。主电路断开，实现电动机的过载保护。简易升降机的电动机保护常采用热继电器来实现，根据不同的功率来调整其电流值。
