简易升降机控制系统优化方案
【摘要】：简易升降机的控制系统主要是对各种指令信号、位置信号、速度信号和安全信号进行管理，对拖动装置和开门机构发出方向、起动、加速、减速、停车和开关门的信号，使简易升降机正常运行或处于保护状态。控制系统的功能与性能决定着简易升降机的自动化程度和运行性能。微电子技术和电力电子学的迅速发展及广泛应用，提高了简易升降机控制的技术水平和可靠性。
简易升降机的控制系统主要是对各种指令信号、位置信号、速度信号和安全信号进行管理，对拖动装置和开门机构发出方向、起动、加速、减速、停车和开关门的信号，使简易升降机正常运行或处于保护状态。为实现简易升降机的电气控制，以前采用继电器逻辑线路，现大多采用计算机控制或PLC控制，更有变频器加计算机的控制方式，使简易升降机的起动、制动更加平稳。控制系统主要有层站外召唤线路、定向选层线路、起动运行线路、平层线路、开关门控制线路、安全保护线路等控制线路，如图2-40所示。
控制系统的功能与性能决定着简易升降机的自动化程度和运行性能。微电子技术和电力电子学的迅速发展及广泛应用，提高了简易升降机控制的技术水平和可靠性。

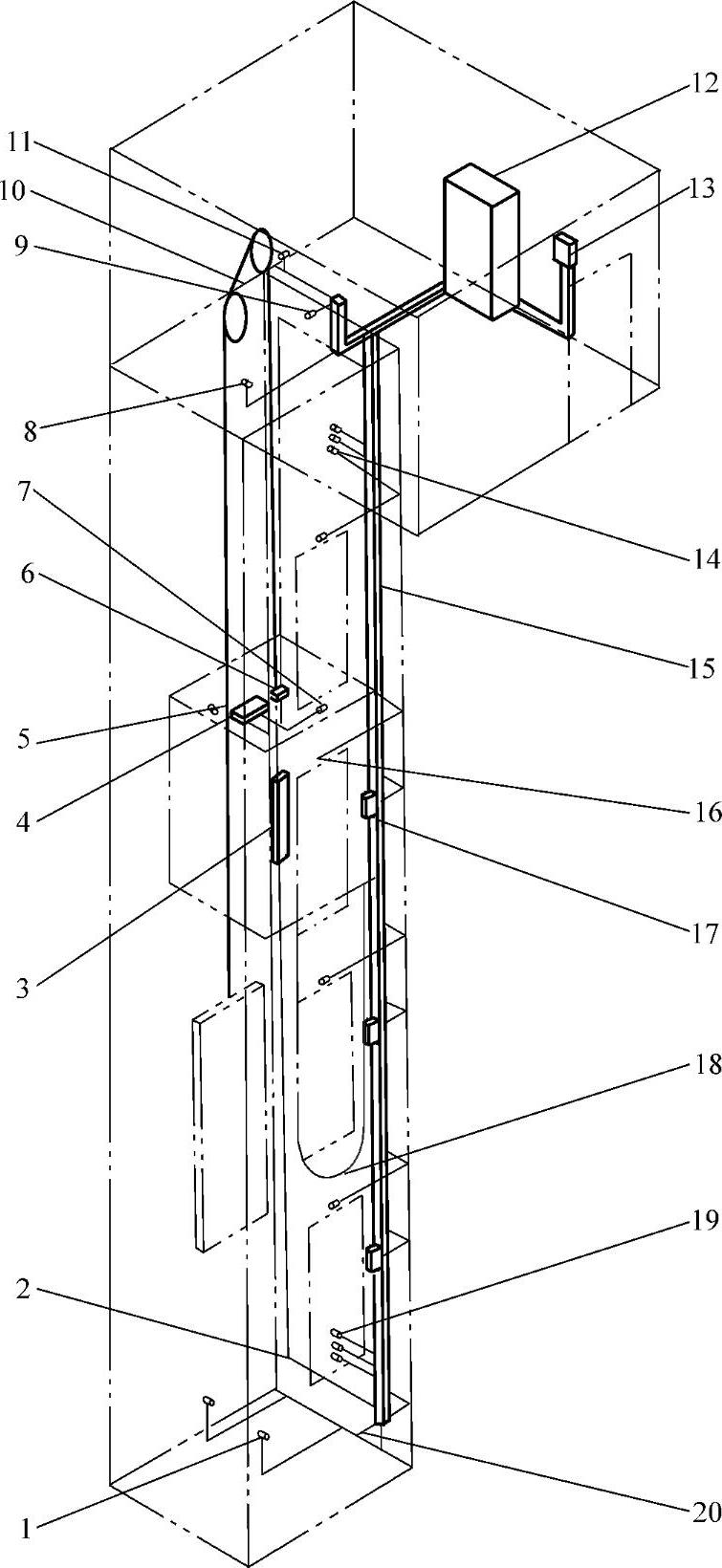

图2-40 电气部件布置图
1—缓冲器电气开关 2—井道照明开关 3—井道照明 4—货厢顶接线箱 5—平层感应器 6—超载保护装置（1∶1） 7—货厢顶检修盒（含停止装置） 8—限速器电气开关 9—盘车轮电气开关 10—制动器开关 11—电动机保护开关 12—控制柜 13—主电源开关 14—上端站极限和限位开关 15—井道内线槽 16—层门电气联锁 17—层站召唤面板 18—随行电缆 19—下端站极限和限位开关 20—底坑停止装置
