【摘要】：4.齿轮齿条式简易升降机采用齿轮齿条传动的简易升降机称为齿轮齿条式简易升降机，如图1-4所示。

1.强制式简易升降机

采用链条、钢丝绳悬吊的非摩擦方式驱动的简易升降机称为强制式简易升降机。采用电动葫芦、卷扬机为驱动装置的强制式简易升降机如图1-1所示。

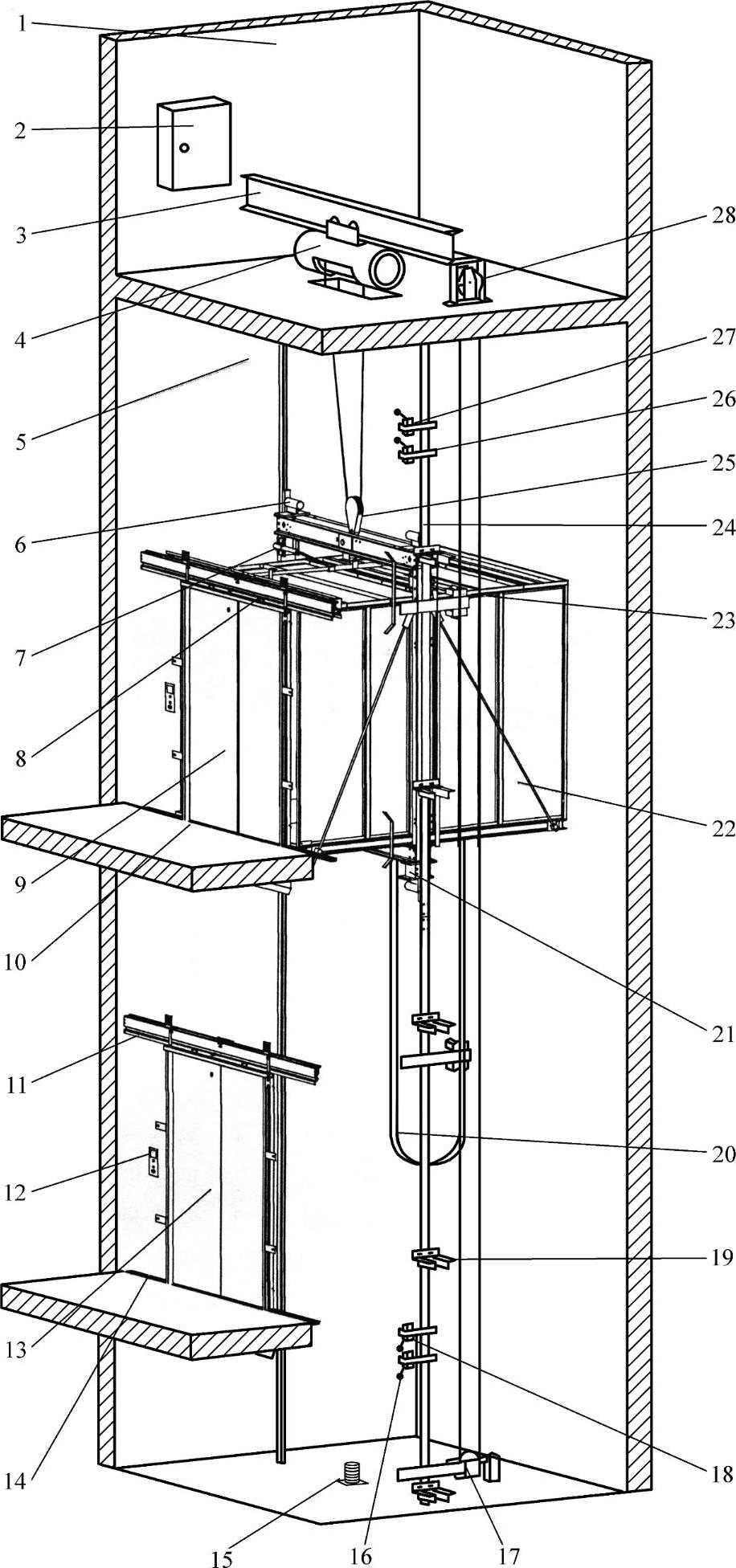

图1-1 强制式简易升降机

1—机房 2—控制柜（屏） 3—承重梁 4—电动葫芦 5—井道 6—导靴 7—停层保险装置 8—货厢上坎 9—货厢门 10—货厢地坎 11—层门上坎 12—层门按钮 13—层门 14—层门地坎 15—缓冲器 16—下极限开关 17—限速器张紧装置 18—下限位开关 19—导轨支架 20—随行电缆 21—安全钳 22—货厢 23—平层感应器 24—导轨 25—滑轮 26—上限位开关 27—上极限开关 28—限速器

2.曳引式简易升降机

依靠摩擦力驱动的简易升降机，即采用曳引机为驱动装置的简易升降机称为曳引式简易升降机，如图1-2所示。

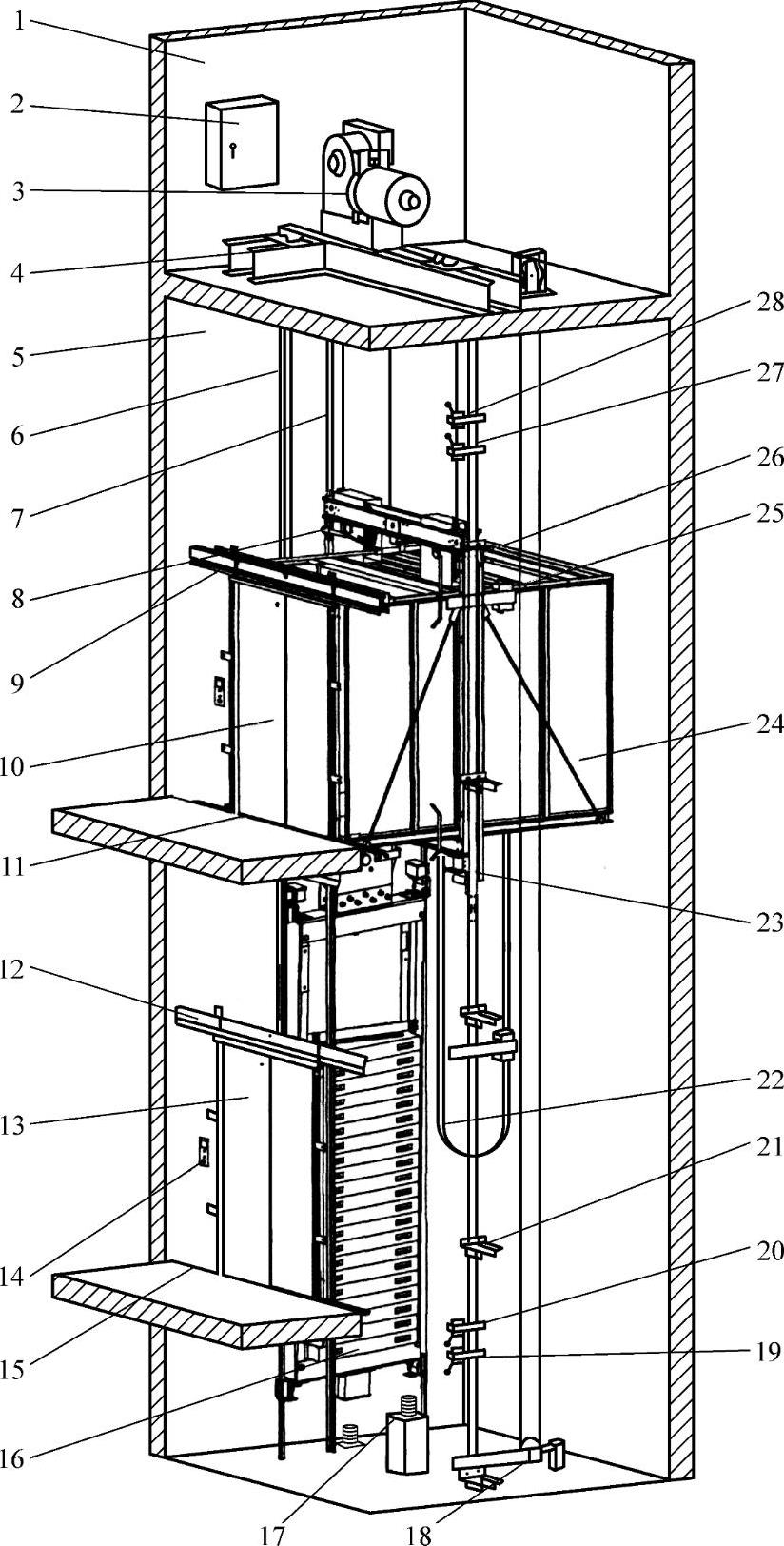

图1-2 曳引式简易升降机

1—机房 2—控制柜（屏） 3—驱动主机 4—主机底座 5—井道 6—导轨 7—钢丝绳 8—停层保险装置 9—货厢上坎 10—货厢门 11—货厢地坎 12—层门上坎 13—层门 14—层门按钮 15—层门地坎 16—对重 17—缓冲器 18—限速器张紧装置 19—下极限开关 20—下限位开关 21—导轨支架 22—随行电缆 23—安全钳 24—货厢 25—平层感应器 26—反绳轮 27—上限位开关 28—上极限开关

3.直接作用液压式简易升降机

液压缸与货厢直接连接，同步驱动货厢运行的简易升降机称为直接作用液压式简易升降机，如图1-3所示。

4.齿轮齿条式简易升降机

采用齿轮齿条传动的简易升降机称为齿轮齿条式简易升降机，如图1-4所示。

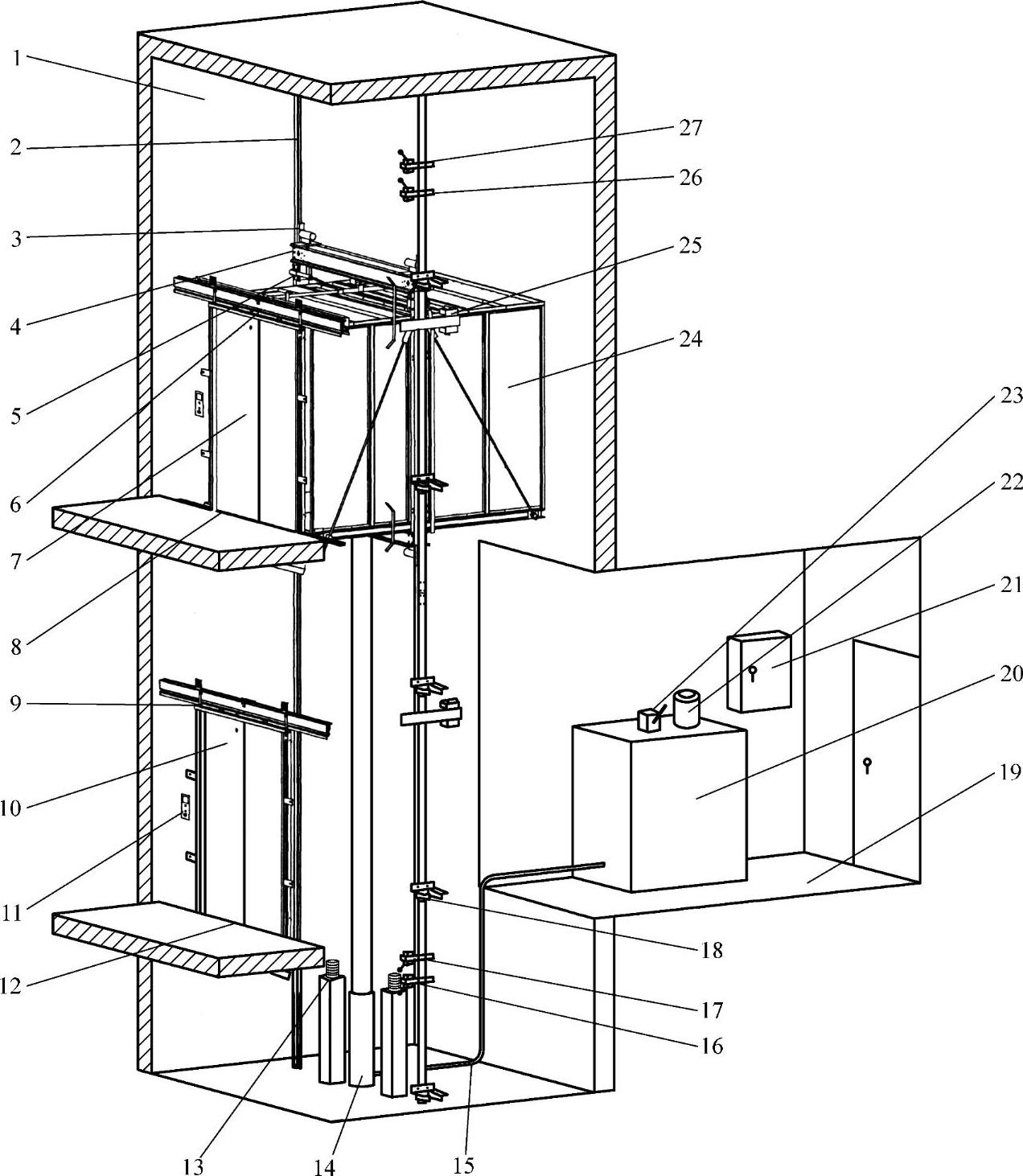

图1-3 直接作用液压式简易升降机

1—井道 2—导轨 3—导靴 4—货厢上梁 5—停层保险装置 6—货厢上坎 7—货厢门 8—货厢地坎 9—层门上坎 10—层门 11—层门按钮 12—层门地坎 13—缓冲器 14—液压柱塞 15—液压油管 16—下极限开关 17—下限位开关 18—导轨支架 19—机房 20—液压缸 21—控制柜（屏） 22—液压马达 23—液压控制阀组 24—货厢 25—平层感应器 26—上限位开关 27—上极限开关
