铣刀是金属切削刀具中种类最多的刀具之一，属于多齿回转刀具，其每一个刀齿相当于一把车刀固定在铣刀的回转表面上，其切削加工特点与车削加工基本相同，但铣削是断续切削，切削厚度和切削面积随时在变化，所以铣削过程具有一些特殊规律。

一、铣刀的分类

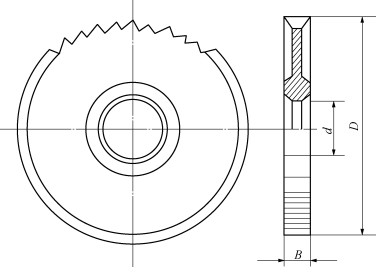

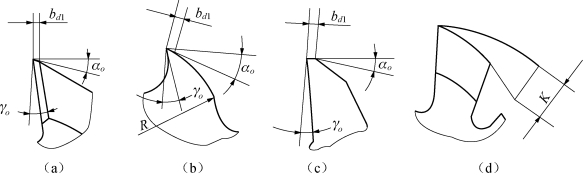

铣刀的种类很多，可以按用途分类，也可以按齿背形式分类。常用的有圆柱铣刀、面铣刀、立铣刀、键槽铣刀、半圆键槽铣刀、三面刃铣刀、模具铣刀、角度铣刀、锯片铣刀等。通用规格的铣刀已标准化，一般由专业工具厂生产。按用途可分为加工平面用铣刀、加工沟槽用铣刀、加工成形面用铣刀等三大类。下面介绍几种常用铣刀的特点及其适用范围。

1.圆柱铣刀

如图7－2所示，圆柱铣刀主要用于卧式铣床上加工宽度小于铣刀长度的狭长平面。它一般都是用高速钢制成整体式（图7－2（a））；外径较大的铣刀，也可以镶焊螺旋形硬质合金刀片制成镶齿式（图7－2（b））。螺旋形切削刃分布在圆柱表面上，没有副切削刃，螺旋形的刀齿切削时是逐渐切入和脱离工件的，所以切削过程较平稳。根据加工要求不同，圆柱铣刀有粗齿（螺旋角β＝40°～45°）、细齿（螺旋角β＝30°～35°）之分。粗齿的容屑槽大，用于粗加工，细齿用于精加工。圆柱铣刀直径有50mm、63mm、80mm、100mm四种规格。

pagenumber_ebook=131,pagenumber_book=124

图7－2　圆柱铣刀

（a）整体式；（b）镶齿式

2.面铣刀（又称端铣刀）

如图7－3所示，面铣刀主要用于立式铣床上加工平面，特别适合较大平面的加工。铣削时，铣刀的轴线垂直于被加工表面。面铣刀的主切削刃位于圆柱或圆锥表面上，断面切削刃为副切削刃。用面铣刀加工平面时，由于同时参加切削的刀齿较多，又有副切削刃的修光作用，故加工表面粗糙度值小，因此可以用较大的切削用量，生产率较高，应用广泛。小直径的面铣刀一般用高速钢制成整体式（图7－3（a）），大直径的面铣刀是在刀体上装焊接式硬质合金刀头（图7－3（b）），或采用机械夹固式可转位硬质合金刀片（图7－3（c））。

pagenumber_ebook=131,pagenumber_book=124

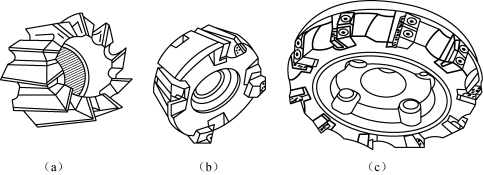

图7－3　面铣刀

（a）整体式面铣刀；（b）镶焊接式硬质合金刀头面铣刀；（c）可转位硬质合金面铣刀

3.立铣刀

如图7－4所示，立铣刀相当于带柄的小直径圆柱铣刀，一般由3～4个刀齿组成，圆柱面上的切削刃是主切削刃，端面上切削刃没有通过中心，是副切削刃，工作时不宜沿铣刀轴线方向做进给运动。它主要用于加工凹槽、台阶面以及利用靠模加工成形面。标准立铣刀按柄部结构有直柄、莫氏锥柄、7∶24锥柄等类型。用立铣刀铣槽时槽宽有扩张，故应选直径比槽宽略小的铣刀。

图7－4　立铣刀

4.键槽铣刀

如图7－5所示，它的外形与立铣刀相似，不同的是它在圆周上只有两个螺旋刀齿，其端面刀齿的刀刃延伸至中心，因为在铣两端不通的键槽时，可以做适量的轴向进给。它主要用来加工圆头封闭键槽，使用它加工时，要做多次垂直进给和纵向进给才能完成键槽加工。铣削时，圆周切削刃仅在靠近端面的一小段长度内发生磨损，重磨时只需刃磨端面切削刃，保证重磨后铣刀直径不变。

其他槽类铣刀还有T形槽铣刀（图7－6）和燕尾槽铣刀（图7－7）等。

pagenumber_ebook=132,pagenumber_book=125

图7－5　键槽铣刀

pagenumber_ebook=132,pagenumber_book=125

图7－6　T形槽铣刀

pagenumber_ebook=132,pagenumber_book=125

图7－7　燕尾槽铣刀

5.三面刃铣刀

如图7－8所示，三面刃铣刀在刀体的圆周上及两侧环形端面上均有刀齿，所以称为三面刃铣刀。它主要用在卧式铣床上加工台阶面和一端或两端贯穿的浅沟槽。三面刃铣刀有直齿（图7－8（a））和交错齿（图7－8（b））之分，直径较大的常采用镶齿结构（图7－8（c））。三面刃铣刀的圆周切削刃为主切削刃，两侧面切削刃是副切削刃，从而改善了两侧面的切削条件，提高了切削效率，减小了表面粗糙度值。但重磨后铣刀宽度尺寸变化较大，镶齿三面刃铣刀可解决这一问题。

pagenumber_ebook=133,pagenumber_book=126

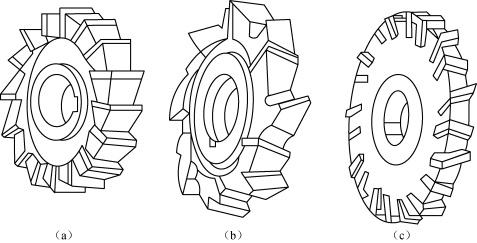

图7－8　三面刃铣刀

（a）直齿；（b）交错齿；（c）镶齿

6.角度铣刀

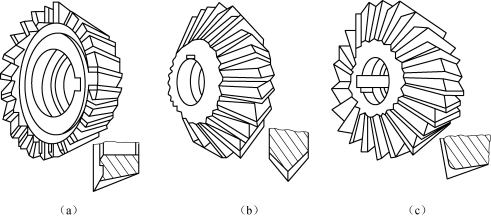

如图7－9所示，角度铣刀有单角铣刀（图7－9（a））和双角铣刀（图7－9（b），（c）），用于铣削带角度的沟槽和斜面。角度铣刀大端和小端直径相差较大时，往往造成小端刀齿过密，容屑空间较小，因此常将小端面刀齿间隔地去掉，使小端的齿数减少一半，以增大容屑空间。单角铣刀圆锥切削刃为主切削刃，端面切削刃为副切削刃。双角铣刀两圆锥面上的切削刃均为主切削刃，它又分为对称双角铣刀和不对称双角铣刀。
