孔加工使用的复合刀具优化设计
【摘要】：孔加工复合刀具是将两把或两把以上同类或不同类的孔加工刀具组合成一体的专用刀具。由于复合刀具是专用的，需专门设计制造，而且制造复杂，重磨和调整尺寸较困难，与其他单个刀具比较，价格较贵，因此只有在成批大量生产的情况下才经济合理。通常使用的孔加工复合刀具具有以下几种。
孔加工复合刀具是将两把或两把以上同类或不同类的孔加工刀具组合成一体的专用刀具。它在一次加工过程中完成钻孔、扩孔、铰孔、锪孔和镗孔等多种不同工序的工艺组合，具有高效率、高精度和高可靠性的成形加工特点。由于复合刀具是专用的，需专门设计制造，而且制造复杂，重磨和调整尺寸较困难，与其他单个刀具比较，价格较贵，因此只有在成批大量生产的情况下才经济合理。复合刀具在组合机床、自动线和专用机床上应用很广泛，多用来加工汽车发动机、摩托、农用柴油机和箱体等的机械零部件。
通常使用的孔加工复合刀具具有以下几种。
一、按零件工艺类型分类
1.同类工艺复合刀具
如复合钻、复合扩孔钻、复合铰刀和复合镗刀等，如图6－40所示。

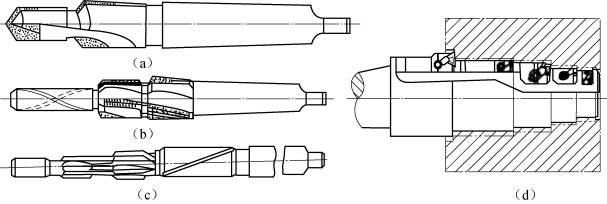

图6－40 同类工艺复合刀具
（a）复合钻；（b）复合扩孔钻；（c）复合铰刀；（d）复合镗刀
2.不同类工艺复合刀具
如钻—扩复合刀具、钻—镗复合刀具、钻—扩—铰复合刀具、钻—扩—锪复合刀具等，如图6－41所示。

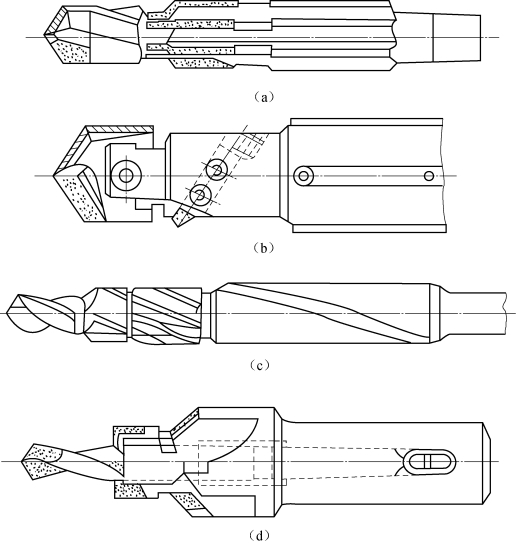

图6－41 不同类工艺复合刀具
（a）钻—扩复合刀具；（b）钻—扩—铰复合刀具；（c）钻—攻复合刀具；（d）钻—镗复合刀具；（e）钻—扩—锪复合刀具
二、按刀具的结构类型分
按结构可分为整体式、焊接式和装配式等。
