镗孔是利用镗刀对已钻出、铸出或锻出的孔进行加工的过程。对于直径较大的孔（一般D＞80mm～100mm）内成形面或孔内环形槽等，镗孔是主要的加工方法。

一、镗床及镗削运动

图6－32所示为常用的卧式镗床，其主要组成部分及各部分的运动关系（图中箭头）如图6－32所示。卧式镗床主要由床身、前立柱、主轴箱、主轴、平旋盘、工作台、后立柱和尾身等组成。

1.主轴与平旋盘

主轴与平旋盘（图6－32（b））可根据加工需要，分别由各自的传动链带动，独立地做旋转主运动。主轴可沿本身轴线移动，做轴向进给运动（f1）。其前端的锥孔可安装镗杆或其他刀具。平旋盘装在主轴外层，其上装有径向刀架，刀具可沿导轨做径向进给运动（f2）。

pagenumber_ebook=120,pagenumber_book=113

图6－32　卧式镗床

1—床身；2—支承；3—后立柱；4—工作台；5—平旋盘；6—主轴；7—前立柱；8—主轴箱；9—镗刀；10—刀杆；11—刀杆座；12—径向刀架

2.前立柱和主轴箱

前立柱固定在床身的右端，主轴箱可沿前立柱上的垂直导轨升降，实现其位置调整或使刀架做垂直进给运动（f3）。

3.工作台

它装在床身的中部，由下滑座、上滑座和回转工作台3层组成。下滑座可沿床身导轨平行于主轴方向做纵向进给运动（f4）；上滑座可沿下滑座上的横向导轨垂直于主轴方向做横向进给运动（f5）；回转工作台可绕上滑座的环形导轨在水平平面内回转任意角度。

4.后立柱和尾架

后立柱上安装尾架，其作用是支承长镗刀杆，增加镗刀杆刚度。后立柱可沿床身导轨做水平移动，以适应不同镗杆长度。尾架可在后立柱的垂直导轨上与主轴箱同时升降，以便与主轴杆同轴，并镗削不同高度的孔。

此外，为了加工精度要求较高的各孔，卧式镗床的主轴箱和工作台的移动部分都有精密刻度尺和准确的读数装置。

二、镗刀

镗刀种类很多，按结构特点和使用方式一般可分为单刃镗刀和双刃镗刀。

1.单刃镗刀

单刃镗刀的刀头结构与车刀相似，只有一条切削刃，其结构简单、制造方便、通用性强，但刚度比车刀差。加工小直径孔的镗刀通常做成整体式，加工大直径孔的镗刀可做成机夹式或可转位式。新型的微调镗刀调节方便、调节精度高，这种刀具适用于坐标镗床、自动线和数控机床上精镗孔。图6－33、图6－34所示为不同结构的单刃镗刀。

pagenumber_ebook=121,pagenumber_book=114

图6－33　单刃镗刀

（a）不通孔镗刀；（b）通孔镗刀

2.双刃镗刀

双刃镗刀的两条切削刃在两个对称位置同时切削，可消除由径向切削力对镗杆的作用而造成的加工误差。这种镗刀是一种定直径尺寸刀具。切削时，孔的直径尺寸是由刀具保证的，刀具外径是根据工件孔径确定的，结构比单刃镗刀复杂，刀片和刀杆制造较困难，但生产率较高。所以适用于加工精度要求较高、生产批量大的场合。

pagenumber_ebook=122,pagenumber_book=115

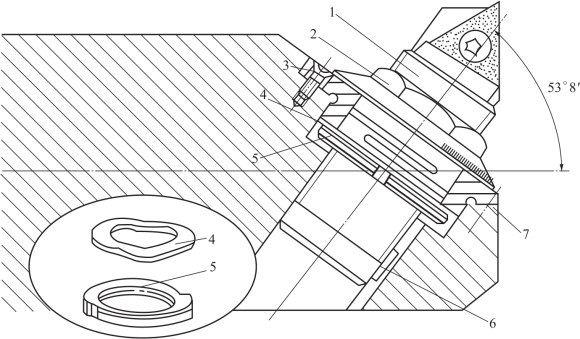

图6－34　微调单刃镗刀

1—镗刀头；2—微调螺母；3—螺钉；4—波形垫圈；5—调节螺母；6—导向键；7—固定座套

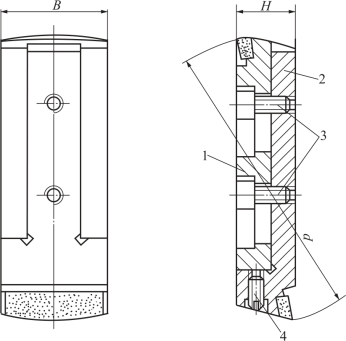

双刃镗刀有固定式（图6－35）和浮动式（图6－36）两类，多用来镗削直径大于30mm的孔。固定式镗刀直径尺寸不能调节，刀片一端有定位凸肩，供刀片装在镗杆中定位使用，刀片用螺钉或楔块紧固在镗杆中。固定式镗刀刚性好，不易引起振动，容屑空间大，生产效率高，适用于粗镗和半精镗，还可用于锪沉头孔及端面的加工。

浮动式镗刀的直径尺寸可在一定范围内调节，并可自动定心。镗孔时，刀片不紧固在刀杆上，刀片位置通过切削时作用在两切削刃上的切削力平衡，实现刀片的自动定心，故可消除由于镗杆偏摆及刀片安装误差所造成的加工误差。但这种镗刀不能校正孔的直线度误差和孔的位置偏差。其优点是制造简单、刃磨方便，但不能加工20mm以下的孔。在单件小批生产，特别是在通用机床上加工箱体零件上较高精度的大直径孔或孔系，浮动式双刃镗刀是常用的加工刀具。
