【摘要】：车刀的切削部分由三个表面、两条刀刃和一个刀尖组成。通常以圆弧或短直线形出现，以提高刀具的使用寿命。为了改善刀尖的切削性能，常将刀尖做成修圆刀尖或倒角刀尖，如图2－7所示。图2－7刀楔、刀尖形状参数不同类型的刀具，其刀面、切削刃数量不同，但组成刀具的最基本单元均是两个刀面汇交形成的一个切削刃，简称两面一刃。

如图2－6所示，车刀由切削部分和夹持部分（刀杆）两大部分组成。

车刀的切削部分由三个表面、两条刀刃和一个刀尖组成。

（1）前刀面：直接与切屑接触的表面，用Aγ表示。

（2）主后刀面：与工件上过渡表面相对的表面，用Aα表示。

（3）副后刀面：与工件上已加工表面相对的表面，用A′α表示。

pagenumber_ebook=16,pagenumber_book=9

图2－6　车刀切削部分的构成

（4）主切削刃：前刀面与后刀面的交线，承担主要切削工作，用S表示。

（5）副切削刃：前刀面与副后刀面的交线，其靠刀尖起微量切削作用，具有修光性质，用S′表示。

（6）刀尖：主切削刃和副切削刃的交点。通常以圆弧或短直线形出现，以提高刀具的使用寿命。

由于切削刃不可能刃磨得很锋利，总有一些刃口圆弧，刀楔的放大部分如图2－7（a）所示。刃口的锋利程度用切削刃钝圆半径rn表示，一般工具钢刀具rn为0.01～0.02mm，硬质合金刀具rn为0.02～0.04mm。

为了提高刃口强度以满足不同加工要求，在前、后刀面上均可磨出倒棱面Aγ1、Aα1，如图2－7（a）所示。bγ1是前刀面Aγ1的倒棱宽度，bα1是后刀面Aα1的倒棱宽度。

为了改善刀尖的切削性能，常将刀尖做成修圆刀尖或倒角刀尖，如图2－7（b）所示。其参数有：刀尖圆弧半径（它是在基面上测量的刀尖倒圆的公称半径）、倒角刀尖长度bε、刀尖倒角偏角κr1。

pagenumber_ebook=16,pagenumber_book=9

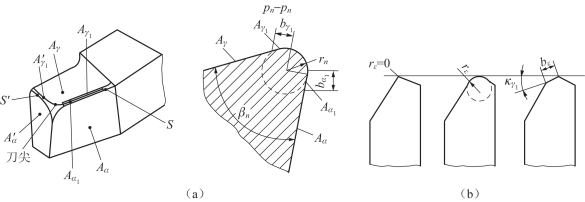

图2－7　刀楔、刀尖形状参数

不同类型的刀具，其刀面、切削刃数量不同，但组成刀具的最基本单元均是两个刀面汇交形成的一个切削刃，简称两面一刃。任何复杂的刀具都可作为一个基本单元进行分析。
