溢流管注塑模的二维总图优化方案
【摘要】：溢流管注塑模的装配二维总图如图9-14所示。注塑模总图绘制出来后，就可以估算出模具的造价和工期。图9-14 溢流管注塑模装配总图注塑模三维造型转换成二维图样后，便可以进行模具各个零部件的绘制，编写加工工艺规程，编制线切割、数控加工的程序，以及模具用材的备料工作。
溢流管注塑模的装配二维总图如图9-14所示。溢流管二维总图的图样在模具设计、模具生产和模具经营管理中具有十分重要的作用。模具各种机构和各个零部件的形状、尺寸及装配关系都要在总图上体现出来；各个零部件的二维图也要从总图中测绘出来；各个零部件的件号、名称、数量、标准规格、材料、热处理方式、备注和页次均要在总图中的明细表中体现出来。明细表中还要有该模具的工装名称、工装图号、比例、总页数、页次、设备、工序、使用部门与模具设计、校对、会签、标检、审核、批准以及更改标记、更改单号和签名的内容。总图还应有技术要求的内容。注塑模总图绘制出来后，就可以估算出模具的造价和工期。但模具详细的价格和工期，还需要待模具各个零部件的二维图测绘出来，模具各个零部件加工的工艺及模具用材的备料表编制出来后，才能够进行准确地测算。

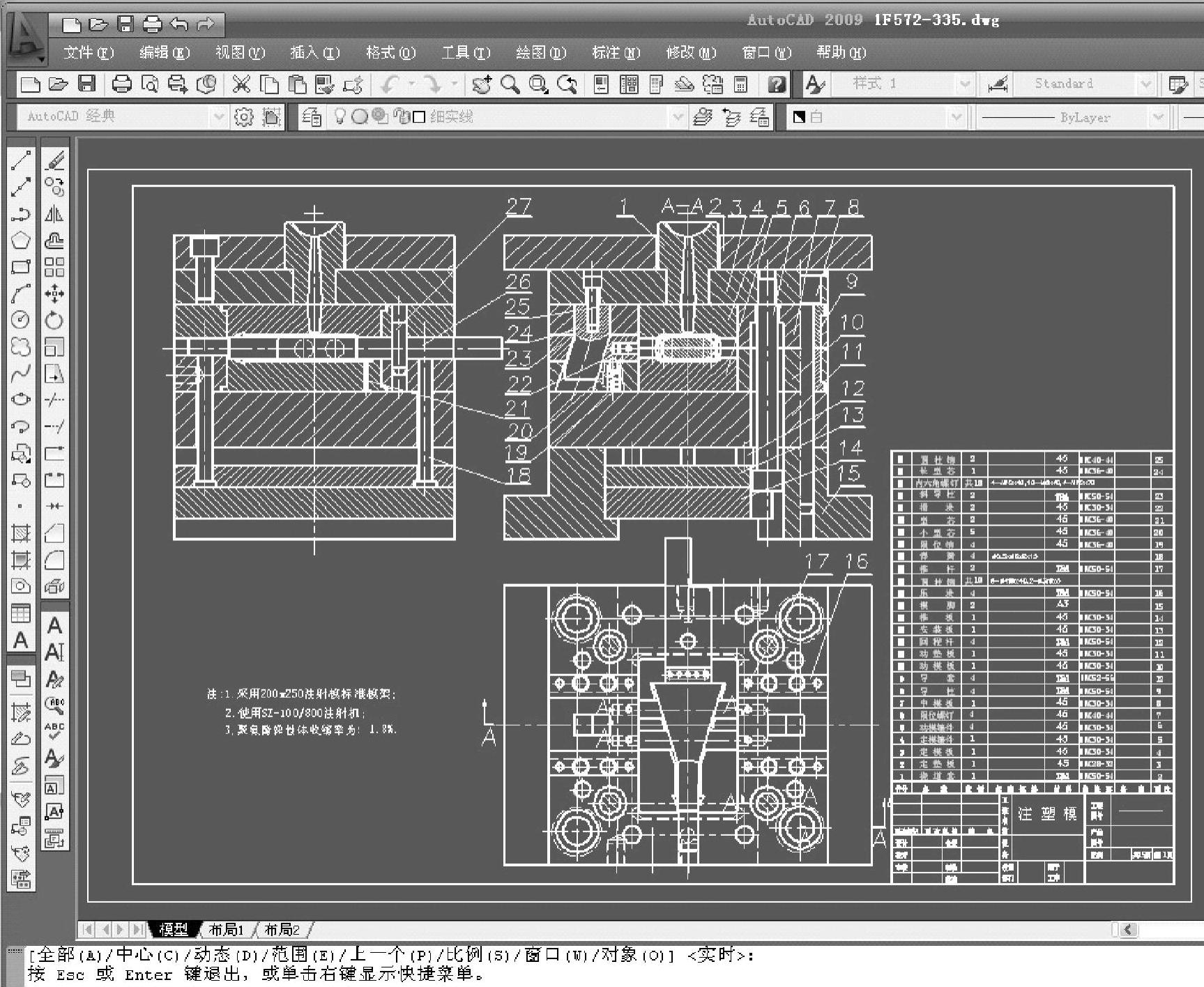

图9-14 溢流管注塑模装配总图
注塑模三维造型转换成二维图样后，便可以进行模具各个零部件的绘制，编写加工工艺规程，编制线切割、数控加工的程序，以及模具用材的备料工作。现代产品的设计，还可以根据有无数控加工的工序分成两条路径进行：一是产品的三维造型→注塑件的三维造型→注塑模的三维造型→模具零部件的三维造型→模具零部件的工艺规程→模具零部件的数控编程→模具零部件的数控加工；二是模具零部件的三维造型→模具零部件的三维造型向二维图样的转换→模具零部件工艺规程的制定→模具零部件的制造。由于是采用计算机进行设计，模具及其零部件的形状和尺寸会特别精确，图形的复制也十分便捷。
