填充不足指塑料填充不满型腔,使得注塑件残缺不全,如图7-5所示。供料不足、熔料填充流动不良,充气过多及排气不良等原因会导致注塑件填充不满,填充不足属于缺料影响类的缺陷。
1)注射量不够,加料量不足,塑化能力不足及余料不足,喷嘴流涎等,易产生填充不足。
产生原因的分析和采取的措施:上述都是塑料不能够填满模具型腔而造成注塑件缺料的原因,应加大注射量和增加余料,提高注塑机的塑化能力。喷嘴流涎会使塑料的注射量减少,导致填充不满。应降低喷嘴和熔料的温度,缩小喷嘴口径,减少缓冲料量及延长开模时间。
2)塑料粒度不同或不均,塑料内含水分过多或挥发物过多,塑料在料斗中存在“架桥”,熔料中充气过多或润滑剂过多,熔料回流过多和塑料流动性差以及飞边溢料过多等,易产生填充不足。

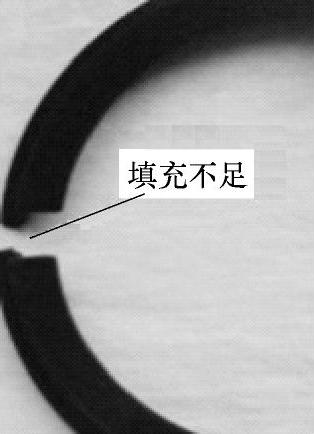

图7-5 填充不足
产生原因的分析和采取的措施:上述都是造成供料不足而产生填充不足的原因,用料应选用颗粒均匀的塑料和适用于相应塑料品种的润滑剂,塑料注射前需要预热,并要防止塑料“架桥”,控制好料筒温度,增设逆流阀。提高料温,加大注射压力和注射速度,选用流动性较好的塑料。增大锁模力,减少飞边和溢料等都可以避免填充不足。
3)喷嘴温度低,喷嘴堵塞或孔径过小,料筒温度低,螺杆或柱塞与料筒间隙大,逆流阀与料筒间隙过大等,易产生填充不足。
产生原因的分析和采取的措施:上述这些原因,都会造成熔体流动受阻,料流流动不畅而导致注塑件填充不足。应采用加热喷嘴或提高料筒和喷嘴的温度,检查逆流阀的磨损和螺杆或柱塞与料筒间隙的大小,并及时修理注塑设备。
4)模具浇注系统流动阻力大;浇口位置不当,浇口形式不良,流程长而曲折;多型腔时浇口平衡不良;模具的排气不良,无冷料穴和冷料穴位置不当;模腔内含有水分或挥发物,脱模剂使用过多;模温低等,易产生填充不足。
采取的措施:改变浇口形式和位置以及缩短流道流程,加大浇口的截面。多型腔的浇口流量要保持平衡,扩大主流道和分流道面积。多型腔的浇口流量不能保持平衡时,可用增大浇口深度和宽度的办法,使浇口内的料流压力、流速和流量保持平衡。增加排气口数量,加大排气孔直径和调整排气孔位置,改善模具的排气性能。增设冷料穴和改变冷料穴位置。注射前应对模具进行预热,使水分或挥发物充分挥发后再进行成型加工。应适量使用脱模剂,并适当提高模温或增加注射循环速度。
5)注塑件壁太薄,形状复杂且面积大,易产生填充不足。
产生原因的分析和采取的措施:上述的原因会使熔体流动受阻,很难充满模具的型腔。应适当增大注塑件壁厚,简化注塑件的形状或将一个注塑件分解成两个或多个注塑件。增设加强筋,改善塑料的流动性。
6)注射压力小,注射时间短,保压时间短,螺杆或活塞退回过早,注射速度太快或太慢和无衬垫等,易产生填充不足。
产生原因的分析和采取的措施:上述的原因都会造成填充不满。应增加注射速度和压力,延长注射时间和保压时间,并提供5~10mm的衬垫。
