如何识别注塑件上的模具结构成型痕迹？

2023-06-30 理论教育版权反馈

【摘要】：外开手柄注塑模结构成型痕迹的分析，如图6-10所示。模具结构的成型痕迹是注塑模结构设计的依据，通过模具结构成型痕迹的分析，才能够还原注塑样件成型机理及其注塑模结构的设计理念。2）分类：对注塑件上模具结构的成型痕迹应该进行分类，即区分出模具结构的分型面、抽芯和镶嵌件、脱模机构、浇口和冷料穴的成型痕迹。注塑模结构方案的成型痕迹分析法，主要是依据模具结构的成型痕迹进行的。

注塑件上模具结构成型痕迹识别的过程：首先，根据注塑件上模具结构成型痕迹的特征，对注塑件上模具结构的成型痕迹进行辨认；再根据辨认的结果，将这些模具结构的成型痕迹进行分类，找出它们之间的特征和区别；最后，确定出注塑件上模具结构成型痕迹的具体属性。

1.注塑件上模具结构成型痕迹的识别

根据注塑件上模具结构成型痕迹的特征，对其进行具体的辨认。找出注塑件上模具结构的成型痕迹的具体属性后，便可以对其进行确认，同时，还需要对注塑件上模具结构的成型痕迹进行必要的测绘。

（1）注塑件上模具结构成型痕迹的辨认首先要对注塑件上所有的成型痕迹进行观察，并对这些成型痕迹进行辨认，哪些是模具结构的成型痕迹，哪些是非模具结构的成型痕迹，如注塑件成型加工的痕迹，修饰的痕迹和模具成型构件龟裂的痕迹。可以先将非模具结构的成型痕迹和成型加工的痕迹剔除，可以不考虑用来作为模具结构设计的依据，待以后再处理非模具结构的成型痕迹和成型加工痕迹的问题。

（2）注塑件上模具结构成型痕迹之间的分辨在对模具结构成型痕迹辨认的基础上，需要对各种模具结构的成型痕迹进行分辨，根据各模具结构成型痕迹的特征，找到它们各自的属性。即哪些是浇口的痕迹，哪些是分型面的痕迹，哪些是镶件的痕迹，哪些是抽芯的痕迹，哪些又是推杆的痕迹，等等。注塑件通常会存在着分型面和浇口的痕迹；镶件和抽芯的痕迹若不存在的话，说明注塑模没有镶嵌件和抽芯机构；若在注塑件上找不出推杆的痕迹，说明注塑模的脱模机构一定采用了脱件板结构或活块构件，推杆不是直接顶脱注塑件而是顶脱活块的延长部位。

（3）注塑件模具结构成型痕迹的测绘注塑件上模具结构成型痕迹的形状、尺寸、方向和位置，对模具结构的分析和仿制具有十分重要的作用，故需要对这些成型痕迹进行测量并做好记录，为今后具体模具结构的设计做好准备工作，并能提供第一手的痕迹资料。

2.注塑件上模具成型痕迹识别的实例

通过以下几个例子的识别，读者能够比较准确和迅速地找到注塑件上各种类型的模具结构成型痕迹。

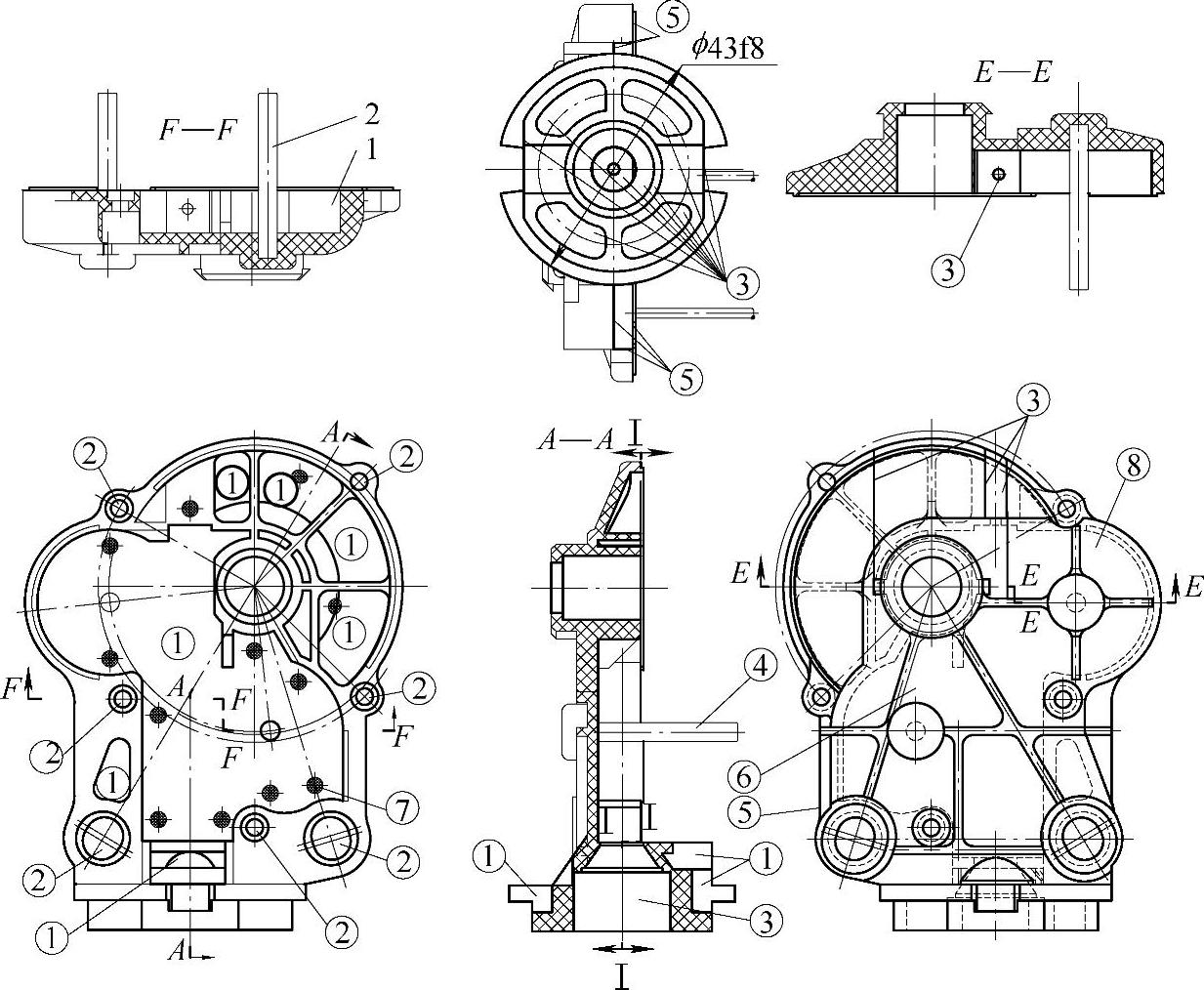

【例6-1】齿轮盒注塑模结构成型痕迹的分析，如图6-9所示。直观地进行辨认，便可以确认出齿轮盒注塑模结构成型的各类痕迹，如型芯成型痕迹、孔成型痕迹、点浇口成型痕迹、推杆成型痕迹和型腔成型痕迹。值得注意的是，仰视图两个符号⑤处，ϕ43f8外圆柱的中心线位置上存在着成因不可确定的痕迹；图6-9中，左视图与E—E剖视图的符号③处也存在着成因不可确定的痕迹。

【例6-2】外开手柄注塑模结构成型痕迹的分析，如图6-10所示。直观地进行辨认，便可以确认出外开手柄注塑模结构成型的各类痕迹，如分型面成型痕迹、点浇口成型痕迹、型芯成型痕迹和推杆成型痕迹。需要注意外开手柄两端侧型芯成型及孔抽芯的痕迹，外开手柄为气体辅助注射成型，进气孔是高纯度氮气进气时的注入孔，释放氮气时由出气孔排出。

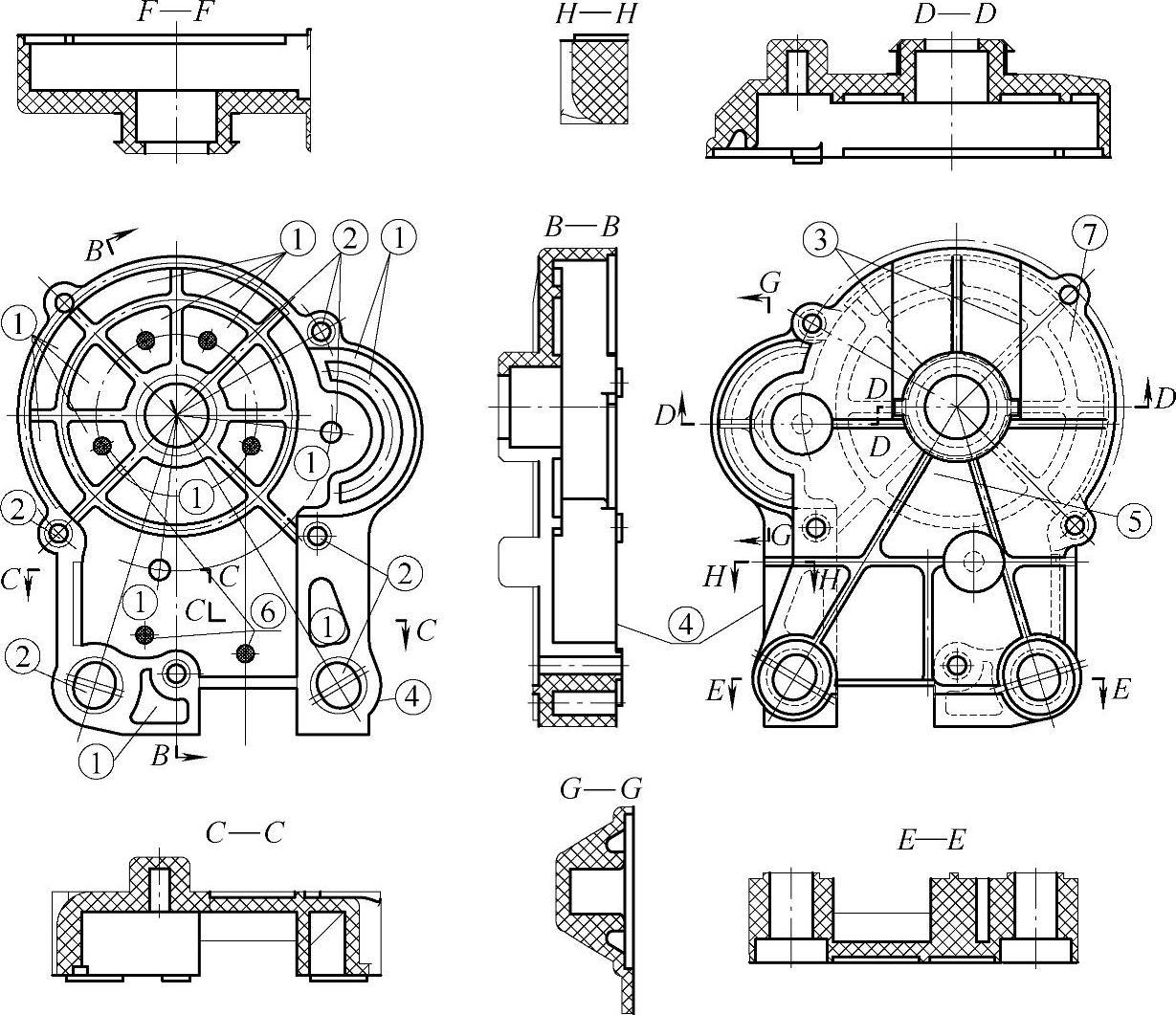

【例6-3】齿轮盖注塑模结构成型痕迹的分析，如图6-11所示。直观地进行辨认，便可以确认出齿轮盖注塑模结构成型的各类痕迹，如型芯成型痕迹、孔成型痕迹、分型面成型痕迹、点浇口成型痕迹、推杆成型痕迹和型腔成型痕迹，需要注意左视图符号③处的两侧有存着不可确定的痕迹。
