头盔外壳成型模整体结构设计优化

2023-06-30 理论教育版权反馈

【摘要】：头盔外壳成型模的总装配图，如图4-6所示。同样也只有将它们拆解后，才能取出头盔外壳。只有这样将整个模板连成一个整体后，才能在模具的型腔中进行头盔外壳的裱糊。4）头盔外壳的裱糊达到规定的厚度之后，再装进各个模块。5）头盔外壳成型模在装配前，要清理干净各个型面、型腔和钻套孔中的流胶。然后，抽出长导柱22等，先卸掉下中模板16、下左模板16-1，再卸掉下右模板16-2，即可实现“头盔外壳”的脱模。

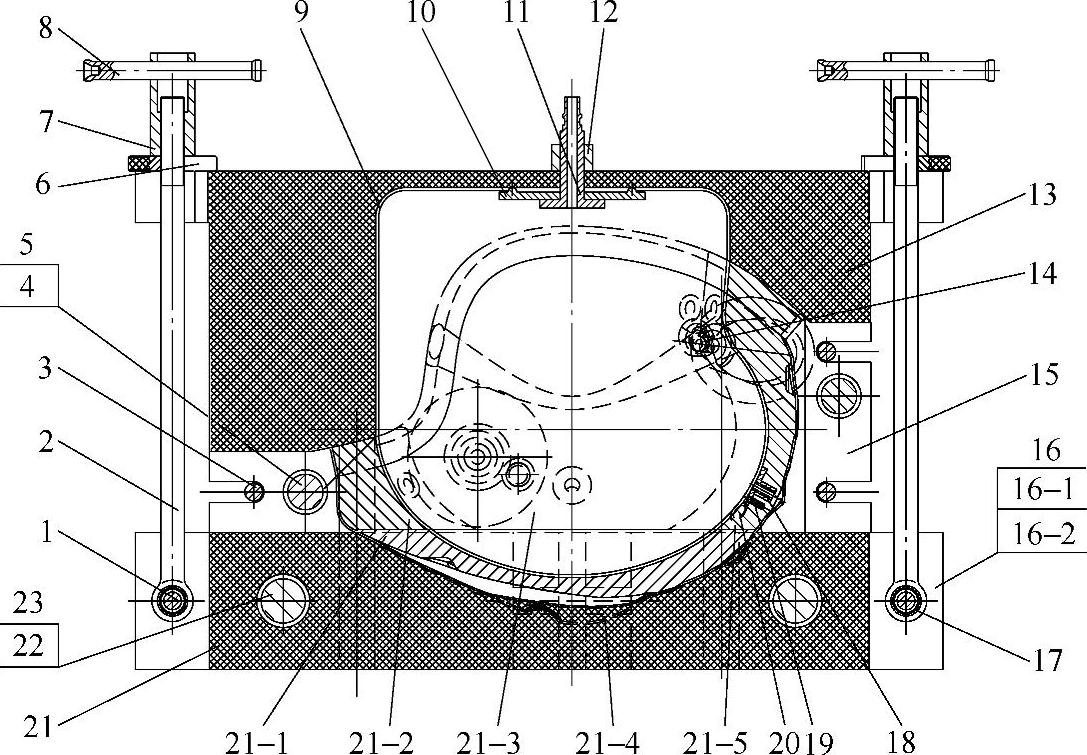

头盔外壳成型模的总装配图，如图4-6所示。

图4-6 头盔外壳成型模的总装配图

1—圆柱销2—活节螺栓 3—T形螺栓 4—导柱 5—导套 6—开口垫圈 7—圆柱螺母 8—手柄 9—胶袋 10—垫板 11—进气嘴 12—六角螺母 13—盖板 14—钻套 15—左右模板 16—下中模板 16-1—下左模板 16-2—下右模板 17—衬套 18—镶件 19—沉头螺钉 20—定位钉 21—上模块 21-1—上中模块 21-2—下前模块 21-3—下左右模块 21-4—上左右模块 21-5—下后模块 22—长导柱 23—导套

1）下中模板16、下左模板16-1与下右模板16-2由两根长导柱22、开口垫圈6和六角螺母12连接在一起，组成一个整体。同样也只有将它们拆解后，才能取出头盔外壳。

2）两块左右模板15靠导柱4和导套5定位，并靠T形螺栓3、开口垫圈6、圆柱螺母7和手柄8连接。

3）下模板16和左右模板15靠导柱4和导套5定位，并靠盖板13及圆柱销1、衬套17、活节螺栓2、开口垫圈6、圆柱螺母7和手柄8连接。只有这样将整个模板连成一个整体后，才能在模具的型腔中进行头盔外壳的裱糊。

4）头盔外壳的裱糊达到规定的厚度之后，再装进各个模块。而胶袋9通过垫板10、进气嘴11和六角螺母12固定在盖板13中，压缩空气从进气嘴11进入胶袋9中，进而挤压各个模块使其移动，从而使含有胶液的凯夫拉布贴模固化，多余的胶液可从钻套14孔中排出。

5）头盔外壳成型模在装配前，要清理干净各个型面、型腔和钻套孔中的流胶。先安装好下中模板16、下左模板16-1和下右模板16-2，再安装好左右模板15后，方可进行凯夫拉布的裱糊，达到一定厚度后按顺序装入七块模块，合上盖板13并紧固活节螺栓2等。然后，在进气嘴11上接入输气管嘴，通气并保持一定压力以待固化。

6）卸模时是先松开活节螺栓2等，卸下盖板13，再按顺序取出七块模块。然后，抽出长导柱22等，先卸掉下中模板16、下左模板16-1，再卸掉下右模板16-2，即可实现“头盔外壳”的脱模。
