头盔外壳形态分析
【摘要】：头盔外壳形体分析如图4-3所示。同时，既要确保头盔外壳的壁厚和重量不能超标，又要保证有足够的刚度与强度，还要确保头盔外壳不能有气泡、聚胶和缺胶等缺陷。

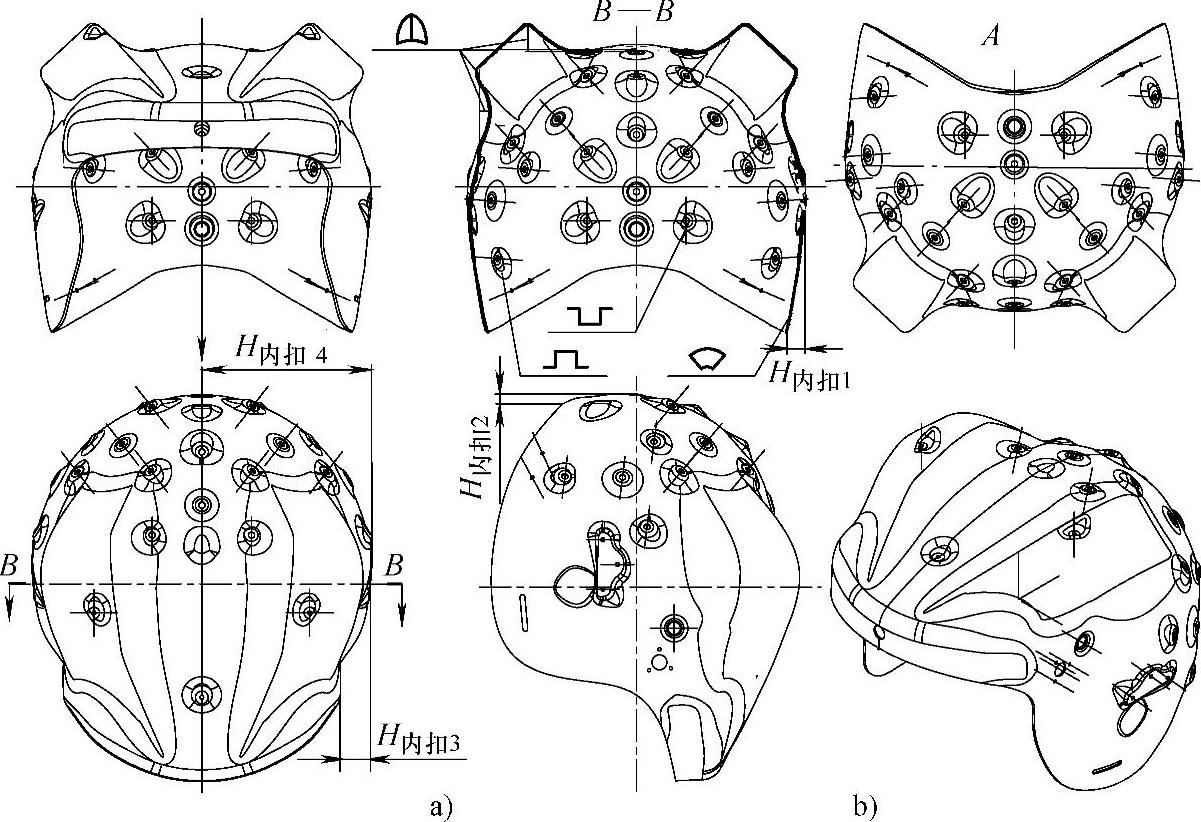

图4-3 头盔外壳形体分析
a）头盔外壳二维图 b）头盔外壳UG三维造型
注：
—凸台形式“障碍体”
—凹坑形式“障碍体”
—内扣形式“障碍体”
—弓形高形式“障碍体”。
头盔外壳形体分析如图4-3所示。材料：凯夫拉，壁厚：1.5mm。成型工艺方法为凯夫拉布以胶液在组合凹模中裱糊后，再放入可以拆分成多块并能够独立移动的组合整体凸模，并向凸模型腔中的胶袋通入压缩空气，以通入压缩空气的刚性整体凸模与凹模的袋压成型法成型，简称内、外刚性袋压成型法成型。
1.头盔外壳的质量要求
头盔外壳的成型型面需要符合产品三维造型的要求，型面不可存在空缺和扁塌。同时，既要确保头盔外壳的壁厚和重量不能超标，又要保证有足够的刚度与强度，还要确保头盔外壳不能有气泡、聚胶和缺胶等缺陷。为确保头盔外壳的质量，头盔外壳切割边的型面需要延长10～15mm，切割边处需制出宽0.5mm、深0.3mm的刻线。为了能使激光切割出所有的孔，应加工出激光切割夹具的四个定位孔，而其他孔的中心位置上应制有锥形窝以便于激光切割孔时找正孔位。
2.头盔外壳的形体分析
头盔外壳的形体分析，如图4-3a所示，其内、外形状十分复杂，其复杂程度远远超过以前各种类型的头盔外壳。头盔外壳为“虎头帽”状的壳体，外壳顶部的两侧有着类似绵羊犄角的型面，而外壳的整个型面很像癞蛤蟆皮，布满了凸台和凹坑。这样便形成了许多凸台、凹坑、内扣和弓形高等形式的“障碍体”，这些各种形式的“障碍体”，除了会影响头盔外壳的脱模外，还会影响头盔外壳的成型质量。
