【摘要】：多重要素综合分析法，通俗地讲就是在注塑件的形体分析中，只有一种要素，并且是多个同种要素。多重要素可以是多个“障碍体”要素，可以是多个“型孔与型槽”要素，可以是多个“变形与错位”要素，也可以是多个“运动与干涉”要素，还可以是多个“外观与缺陷”要素以及“塑料与批量”要素。

多重要素综合分析法，通俗地讲就是在注塑件的形体分析中，只有一种要素，并且是多个同种要素。多重要素可以是多个“障碍体”要素，可以是多个“型孔与型槽”要素，可以是多个“变形与错位”要素，也可以是多个“运动与干涉”要素，还可以是多个“外观与缺陷”要素以及“塑料与批量”要素。

【例3-32】头盔外壳，如图3-43所示。材料：凯夫拉布，壁厚：（1.5±0.1）mm。成型工艺是用凯夫拉布以树脂胶在组合凹模中裱糊后，再放进由分模组合成整体的凸模，并在凸模的圆弧形凹槽内放置胶袋。输入压缩空气后，利用刚性组合的凸、凹模的袋压成形，简称刚性袋压成形法。头盔外壳的成型，必须满足壁厚一致的要求，头盔外壳不能出现聚胶、脱胶和气泡现象。为了确保头盔外壳的顺利脱模，要用多个分型面对头盔外壳的凸、凹模进行分型。

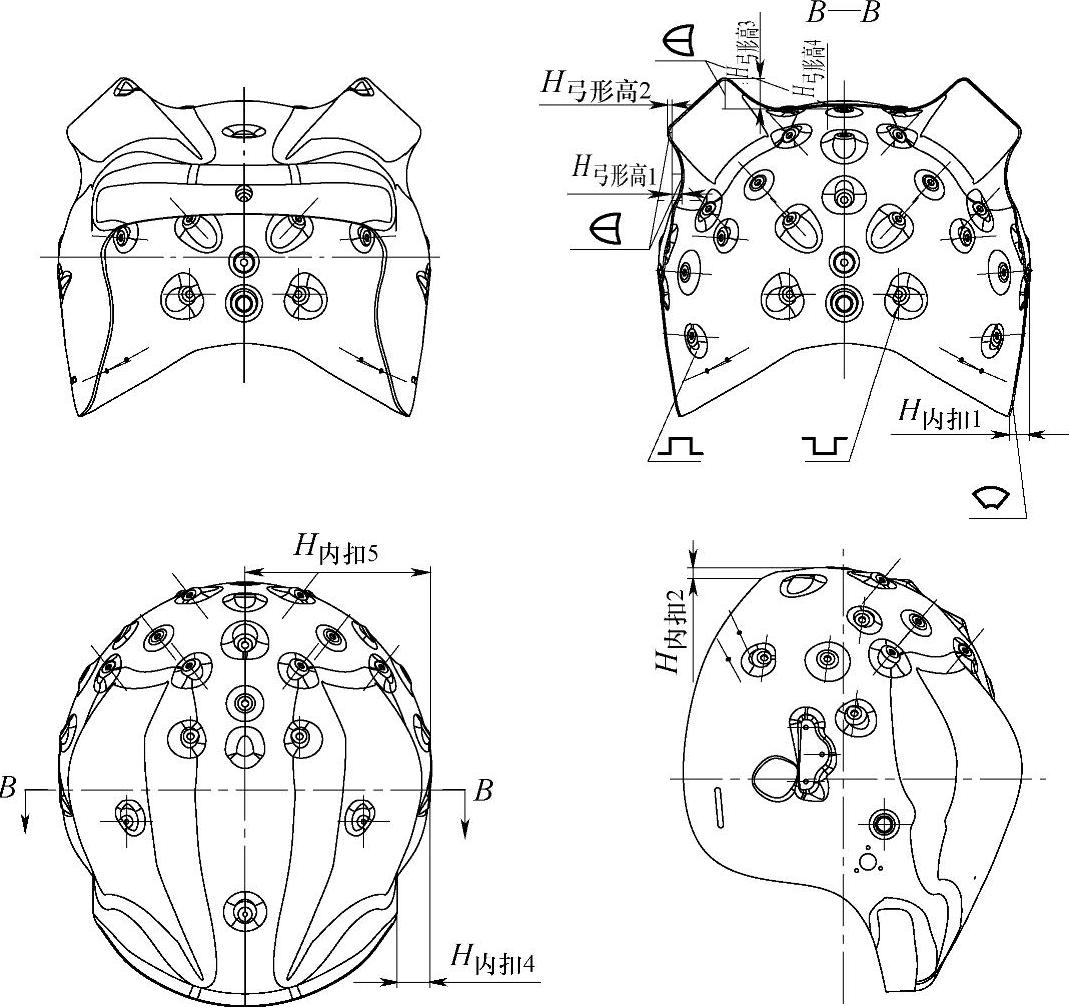

图3-43 用文字标注的头盔外壳的模具结构方案分析图

用文字标注的头盔外壳的模具结构方案分析图，如图3-43所示。

头盔外壳为“虎头帽状”的壳体，外壳顶部的两侧有类似绵羊犄角的型面，而外壳的整个型面很像癞蛤蟆皮，布满了凸台和凹坑，外壳的底部为“Z”字形截面。这样便形成了许多凸台、凹坑、内扣和弓形高等形式的“障碍体”。这些各种形式的“障碍体”除了会影响头盔外壳的脱模外，还会影响头盔外壳的成型质量。若将成型头盔外壳的模具采用Ⅰ—Ⅰ，Ⅱ—Ⅱ和Ⅲ—Ⅲ的分型面进行分型，问题便会得到彻底的解决。

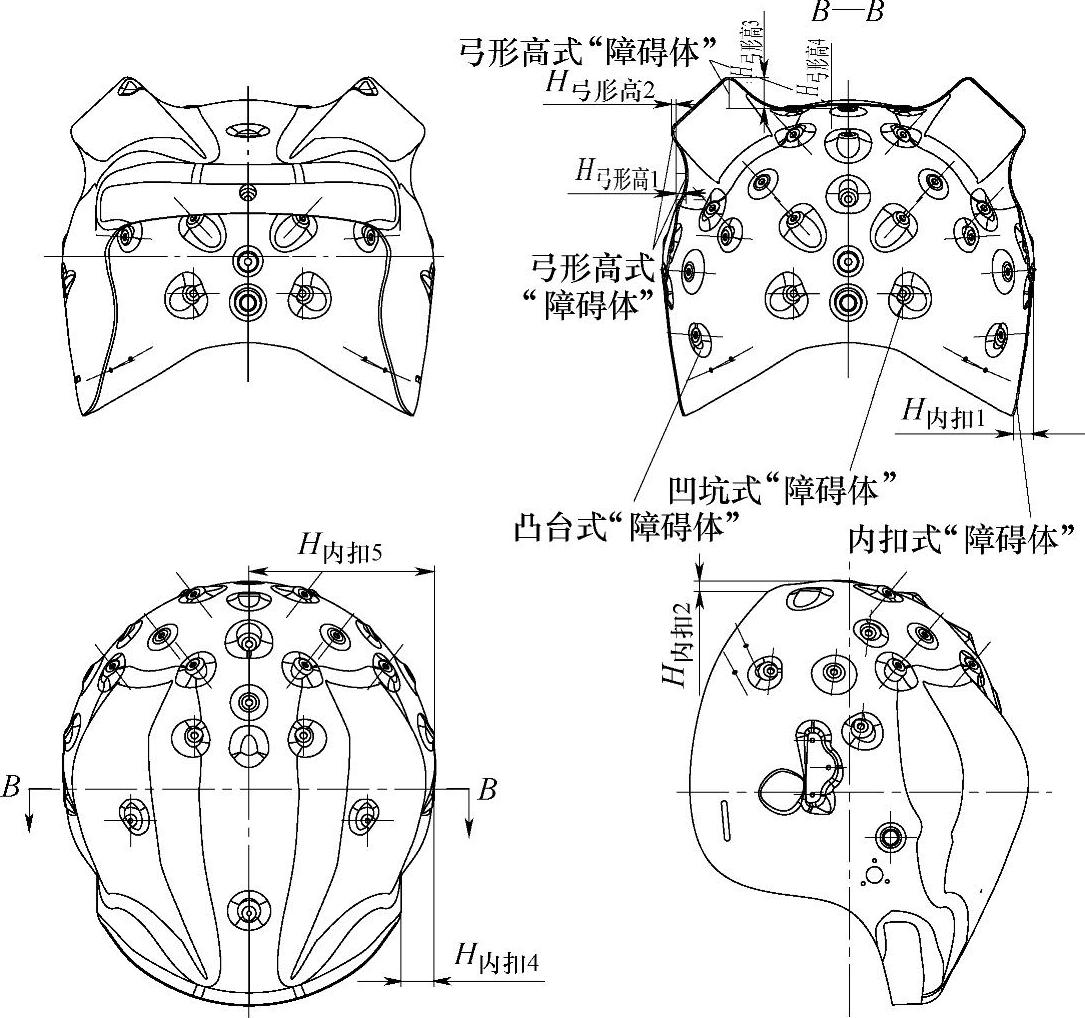

标注符号及文字说明的头盔外壳的模具结构方案分析图，如图3-44所示。
